242 Zyklen-Programmierung
4.5 St
ec
hzyklen

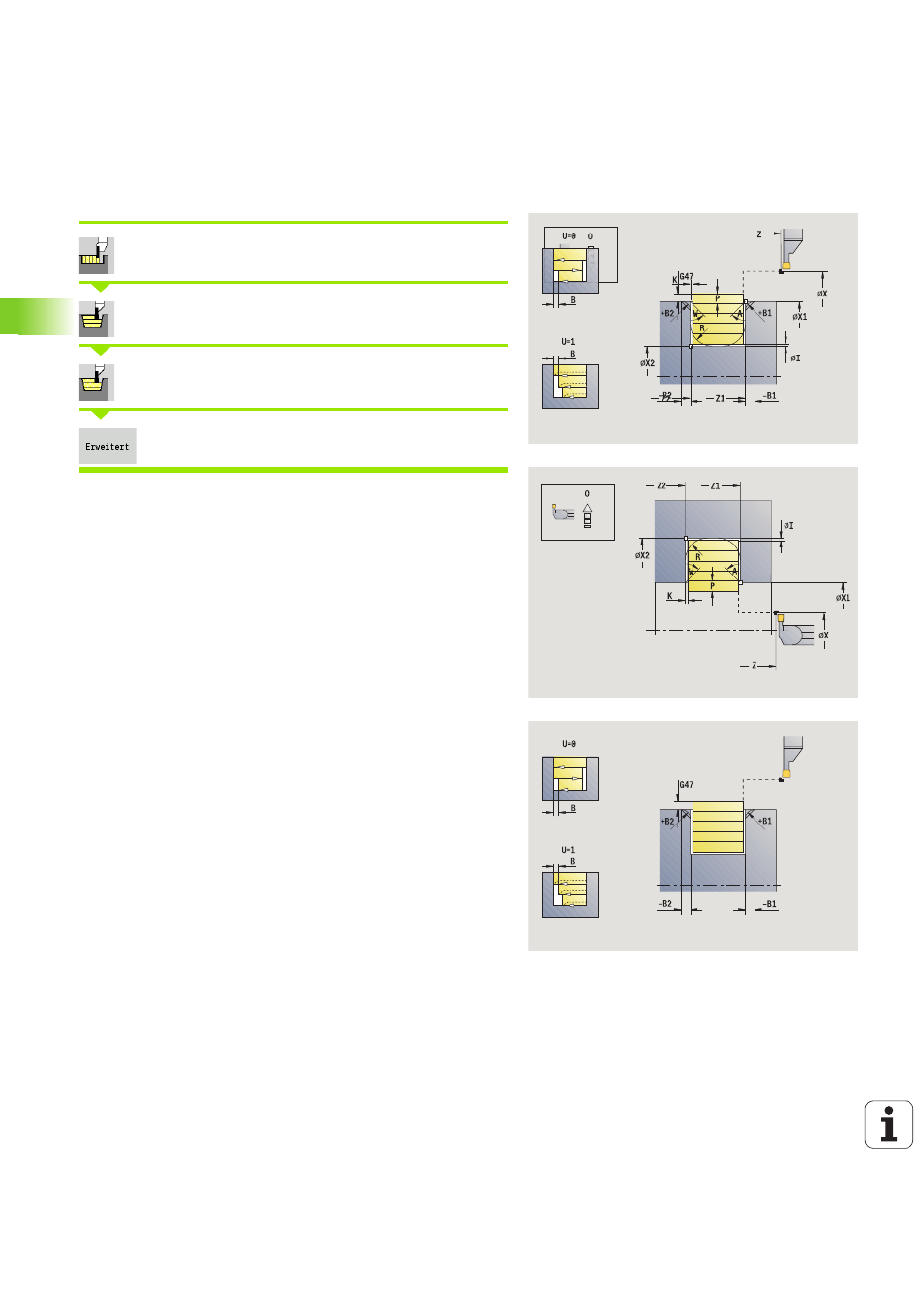

Stechdrehen radial – Erweitert
Stechzyklen wählen
Stechdrehen wählen
Stechdrehen radial wählen
Softkey Erweitert zuschalten
Der Zyklus zerspant den durch Startpunkt X/Anfangspunkt Z1 und
Endpunkt Kontur
beschriebenen Bereich unter Berücksichtigung der
Aufmaße (siehe auch “Stechdrehen” auf Seite 238).
Zyklusparameter
X, Z
Startpunkt
X1, Z1 Anfangspunkt Kontur
X2, Z2 Endpunkt Kontur
P Zustelltiefe: maximale Zustelltiefe
O Einstechvorschub (default: aktiver Vorschub)
I, K Aufmaß X, Z
A Anfangswinkel (Bereich: 0° <= A < 90°)
W Endwinkel (Bereich: 0° <= W < 90°)
R Verrundung
G14 Werkzeugwechselpunkt (siehe Seite 140)
T Revolverplatz-Nummer
ID Werkzeug-ID-Nummer
S Drehzahl/Schnittgeschwindigkeit
F Umdrehungsvorschub
B1, B2 Fase/Rundung (B1 Konturanfang; B2 Konturende)
 B>0: Radius der Rundung
 B<0: Breite der Fase
B Versatzbreite (default: 0)
U Drehbearbeitung unidirektional (default: 0)
 0: bidirektional
 1: unidirektional
G47 Sicherheitsabstand (siehe Seite 140)
