HEIDENHAIN MANUALplus 620 269
4.5 St
ec
hzyklen
Beispiele Stechzyklen

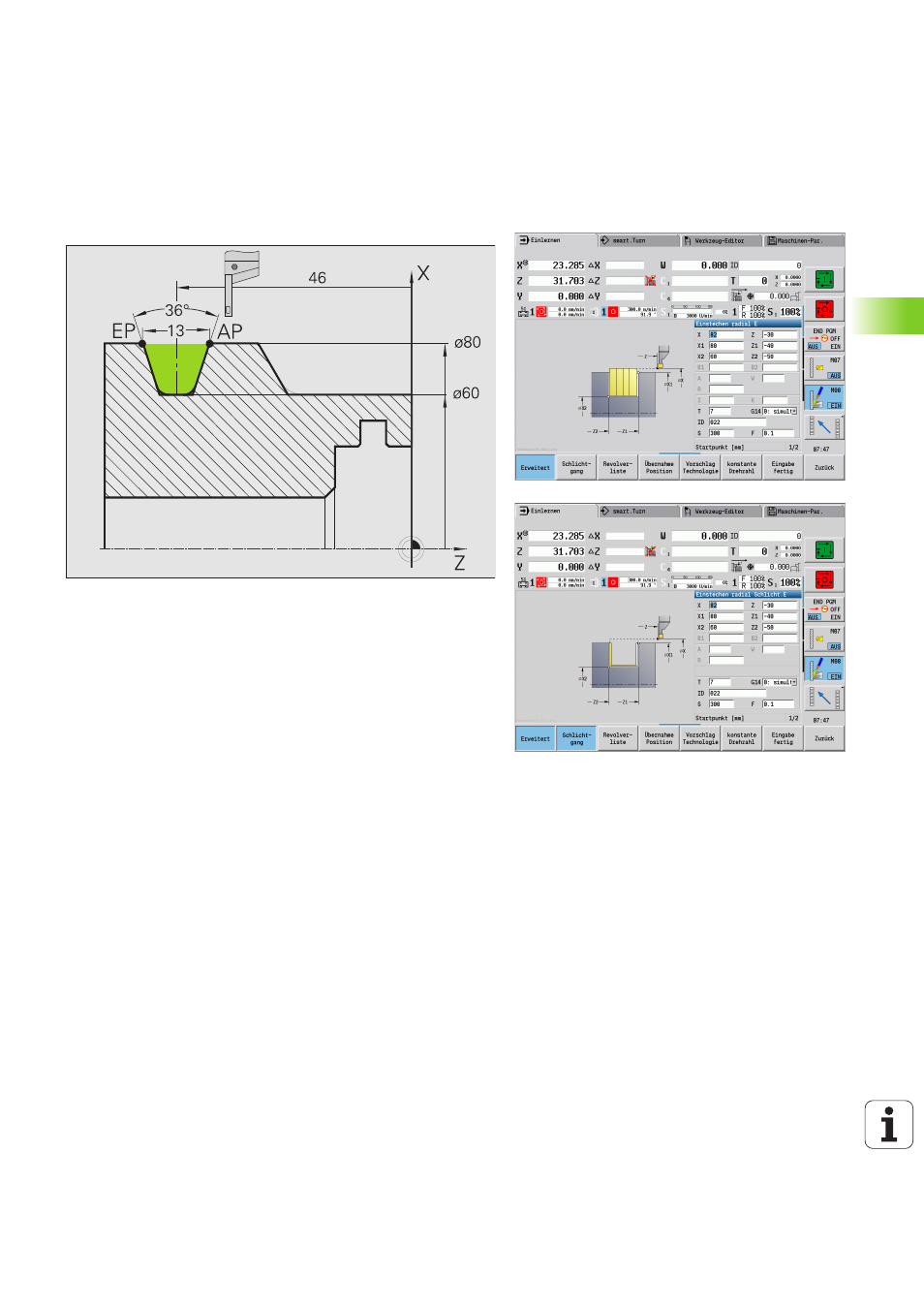

Einstich außen
Die Bearbeitung wird mit Einstechen radial Erweitert unter
Berücksichtigung der Aufmaße durchgeführt. Im nächsten Schritt wird
dieser Konturabschnitt mit Einstechen radial Schlichtgang
Erweitert
geschlichtet.
Der „erweiterte Modus“ erstellt die Rundungen im Konturtal und die
Schrägen am Konturanfang/-ende.
Beachten Sie die Parameter Anfangspunkt Kontur X1, Z1 und
Endpunkt Kontur X2, Z2
. Sie sind maßgebend für die Zerspanungs-
und Zustellrichtung – hier Außenbearbeitung und Zustellung „in
Richtung –Z“.
Werkzeugdaten
 Drehwerkzeug (für Außenbearbeitung)
 TO = 1 – Werkzeugorientierung
 SB = 4 – Schneidenbreite (4 mm)
