HEIDENHAIN MANUALplus 620 307
4.7 Bohrzyklen

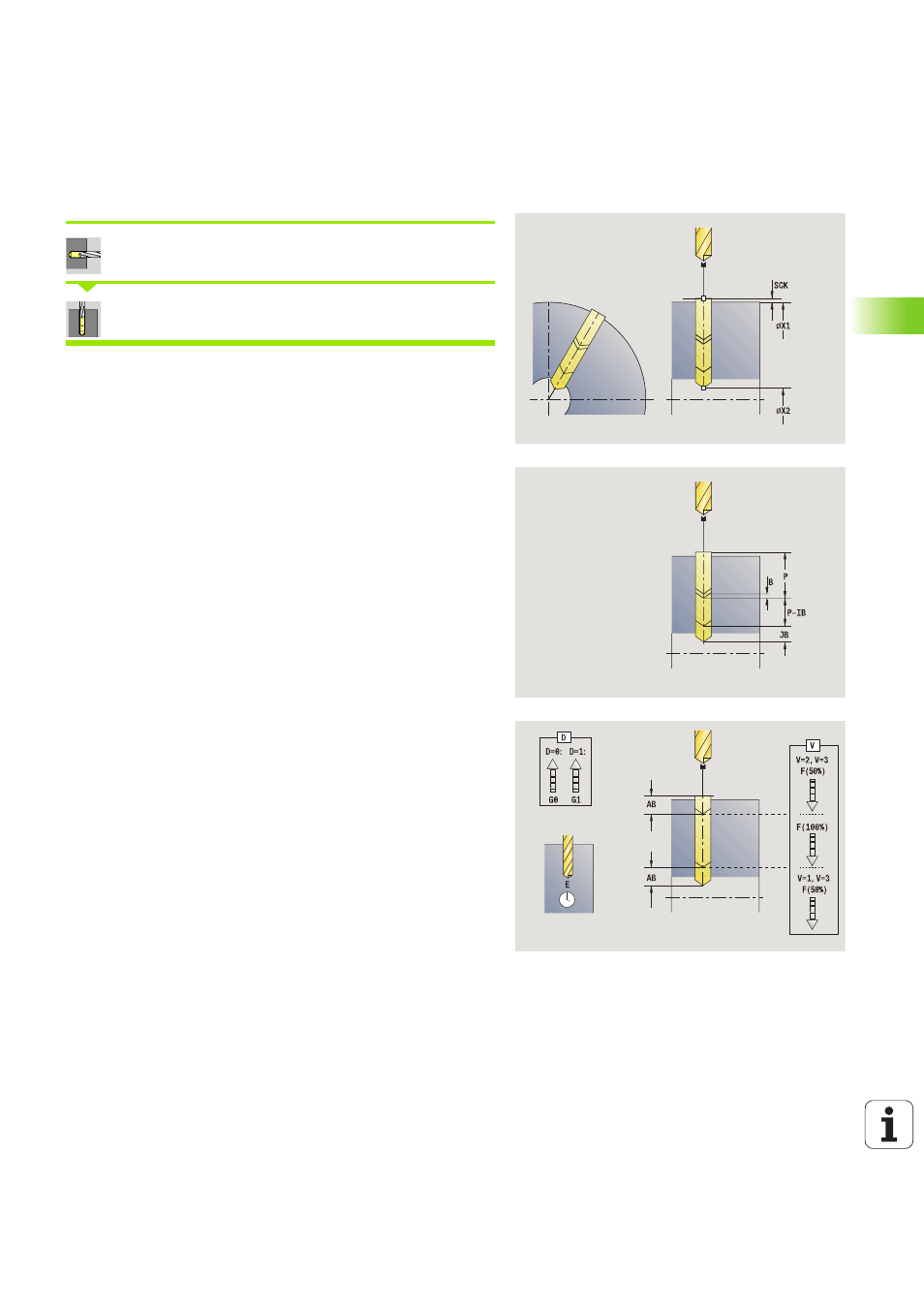

Tieflochbohren radial
Bohren wählen
Tieflochbohren radial wählen
Der Zyklus erstellt – in mehreren Stufen – eine Bohrung auf der
Mantelfläche. Nach jeder Stufe wird der Bohrer zurückgezogen und
nach einer Verweilzeit auf Sicherheitsabstand zugestellt. Sie
definieren die erste Bohrstufe mit 1. Bohrtiefe. Jede weitere
Bohrstufe wird um Bohrtiefenreduzierwert verringert, wobei der
Wert minimale Bohrtiefe nicht unterschritten wird.
Zyklusparameter
X, Z
Startpunkt
C Spindelwinkel (C-Achsposition)
X1 Startpunkt Bohrung (default: Bohrung ab X)
X2 Endpunkt Bohrung
P 1. Bohrtiefe (default: Bohren ohne Unterbrechung)
IB Bohrtiefenreduzierwert (default: 0)
JB minimale Bohrtiefe (default: 1/10 von P)
B Rückzugslänge (default: Rückzug auf „Anfangspunkt
Bohrung“)
E Verweilzeit zum Freischneiden am Bohrungsende
(default: 0)
D Rückzug – Rückzugsgeschwindigkeit und Zustellung
innerhalb der Bohrung (default: 0)
 0: Eilgang
 1: Vorschub
AB An- und Durchbohrlänge (default: 0)
V An- und Durchbohrvarianten (default: 0)
 0: ohne Vorschubreduzierung
 1: Vorschubreduzierung am Ende der Bohrung
 2: Vorschubreduzierung am Anfang der Bohrung
 3: Vorschubreduzierung am Anfang und am Ende der
Bohrung
G14 Werkzeugwechselpunkt (siehe Seite 140)
T Revolverplatz-Nummer
ID Werkzeug-ID-Nummer
S
Drehzahl/Schnittgeschwindigkeit
F Umdrehungsvorschub
SCK Sicherheitsabstand (siehe Seite 140)
BP Pausendauer: Zeitspanne für die Unterbrechung der
Vorschubbewegung. Durch den unterbrochenen
(intermittierenden) Vorschub wird der Span gebrochen.
