146 Zyklen-Programmierung
4.3 Einz
elsc
hnit
tzyklen

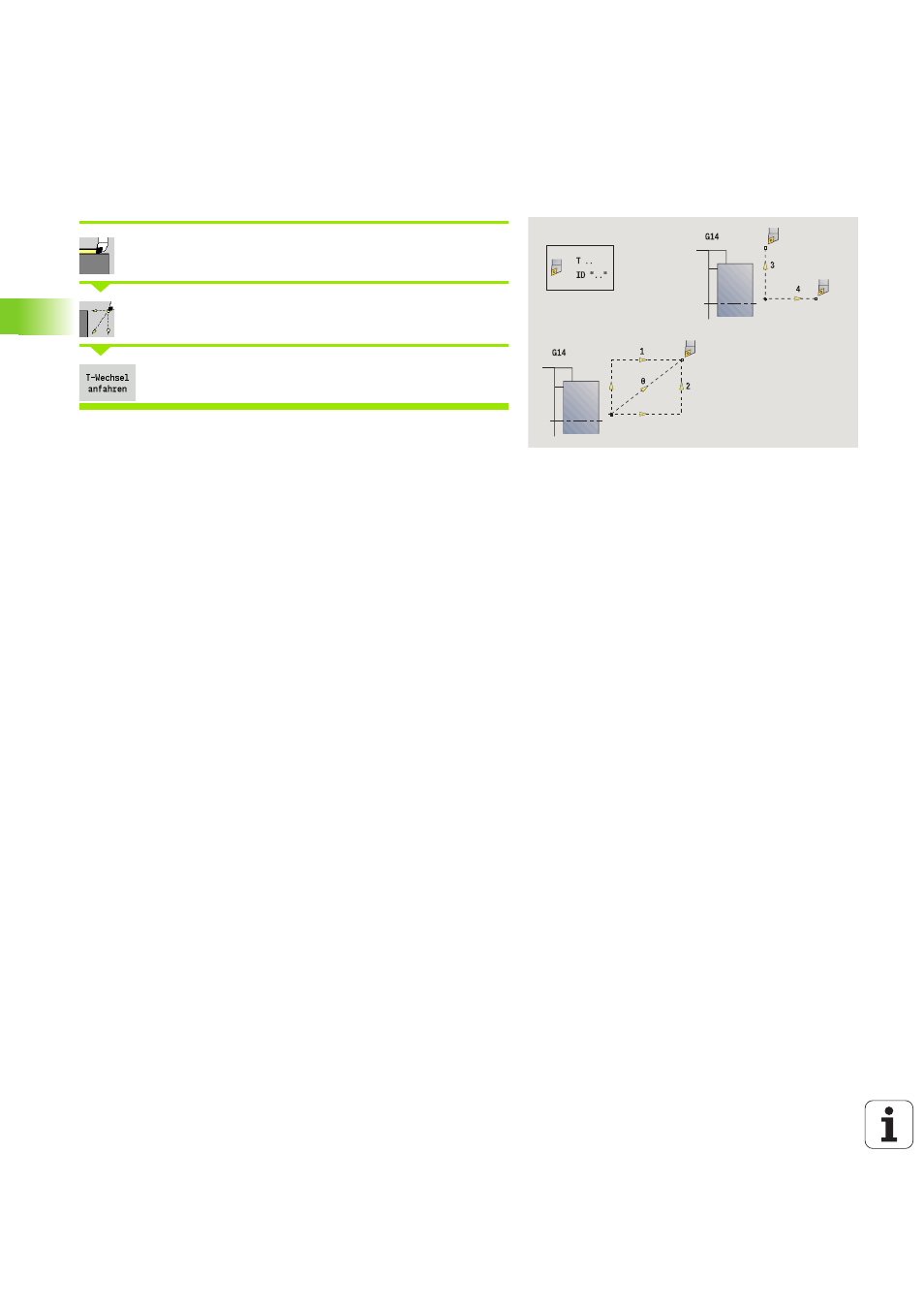

Werkzeugwechselpunkt anfahren
Einzelschnitte wählen
Eilgang Positionierung wählen
Softkey T-Wechsel anfahren zuschalten
Das Werkzeug fährt im Eilgang von der aktuellen Position auf den
Werkzeugwechselpunkt (siehe Seite 140).
Nach Erreichen des Werkzeugwechselpunktes wird auf „T“
umgeschaltet.
Zyklusparameter
G14
Reihenfolge (default: 0)
 0: simultan (diagonaler Verfahrweg)
 1: erst X-, dann Z-Richtung
 2: erst Z-, dann X-Richtung
 3: nur X-Richtung
 4: nur Z-Richtung
T Revolverplatz-Nummer
ID Werkzeug-ID-Nummer
MT M nach T: M-Funktion, die nach dem Werkzeugaufruf T
ausgeführt wird.
MFS M am Anfang: M-Funktion, die am Anfang des
Bearbeitungsschrittes ausgeführt wird.
MFE M am Ende: M-Funktion, die am Ende des
Bearbeitungsschrittes ausgeführt wird.
WP Anzeige mit welcher Werkstückspindel der Zyklus
abgearbeitet wird (maschinenabhängig)
 Hauptantrieb
 Gegenspindel für die Rückseitenbearbeitung
