536 Werkzeug- und Technologie-Datenbank
7.
4 T
e
c
hnologie-D
at
enbank
7.4 Technologie-Datenbank
Die Technologie-Datenbank verwaltet die Schnittdaten in
Abhängigkeit der Bearbeitungsart, des Werkstoffs und des

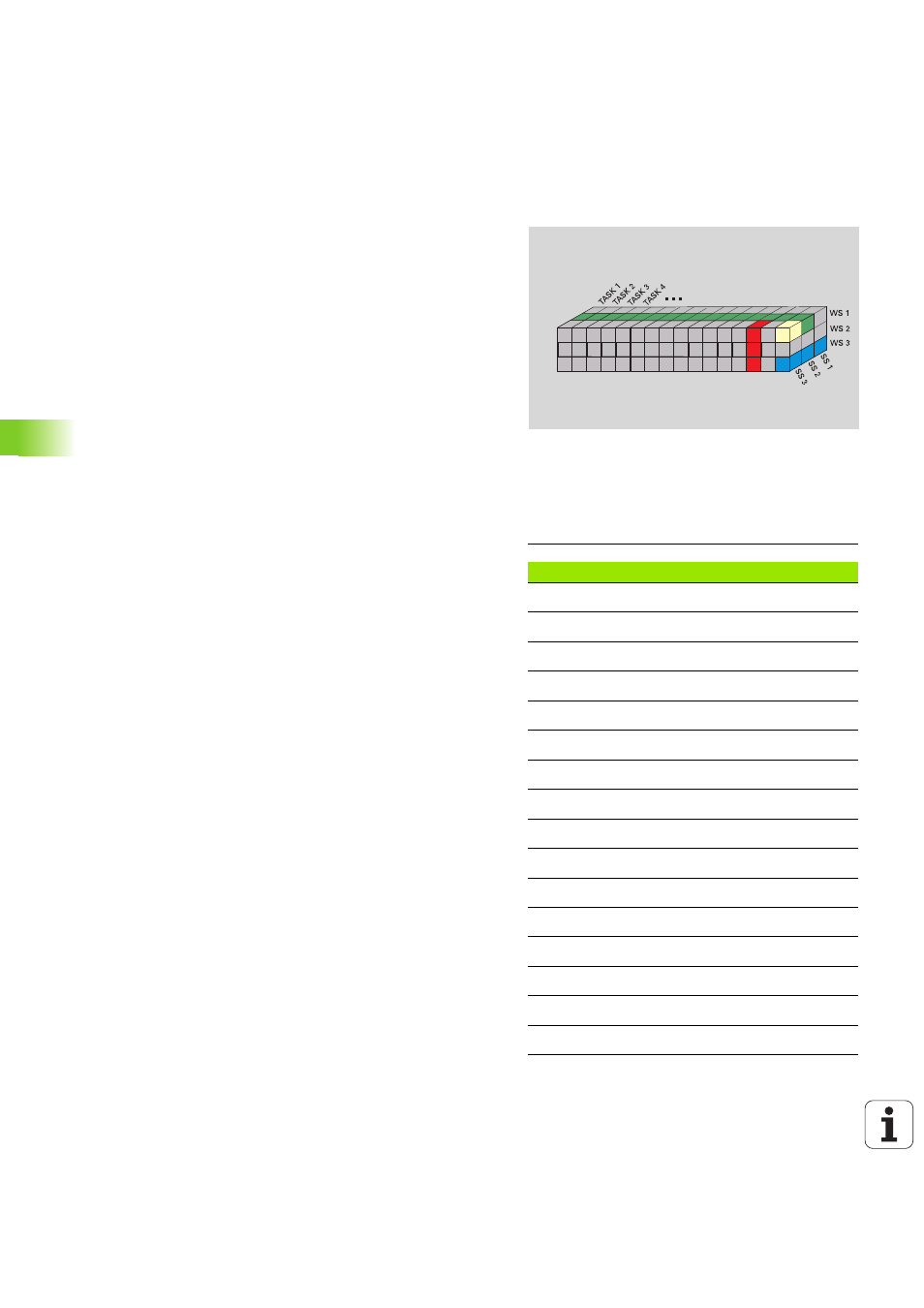

Schneidstoffs. Das nebenstehende Bild zeigt den Aufbau der
Datenbank. Jeder einzelne Würfel stellt einen Datensatz mit
Schnittdaten dar.
Im Standardumfang ist die Technologie-Datenbank für 9 Werkstoff-
Schneidstoff-Kombinationen ausgelegt. Optional kann die Datenbank
auf 62 Werkstoff-Schneidstoff-Kombinationen erweitert werden.
Die MANUALplus ermittelt die Kriterien wie folgt:
 Bearbeitungsart: In der Zyklen-Programmierung (Einlernen-Modus)
ist jedem Zyklus und in smart.Turn jeder Unit eine Bearbeitungsart
zugeordnet (siehe Tabelle).
 Werkstoff: In der Zyklen-Programmierung wird der Werkstoff im
TSF-Menü und in smart.Turn im Programmkopf definiert.
 Schneidstoff: Jede Werkzeugbeschreibung beinhaltet den
Schneidstoff.
Anhand dieser drei Kriterien greift die MANUALplus auf einen
Schnittdatensatz zu (im Bild gelb dargestellt) und generiert daraus den
Technologiedaten-Vorschlag.
Erläuterung der im Bild verwendeten Kürzel:
 Task: Bearbeitungsart
 WS: Werkstoff
 SS: Schneidstoff
Bearbeitungsarten
Vorbohren nicht verwendet
Schruppen 2
Schlichten 3
Gewindedrehen 4
Konturstechen 5
Abstechen 6
Zentrieren 9
Bohren 8
Senken 9
Reiben nicht verwendet
Gewindebohren 11
Fräsen 12
Fräs-Schlichten 13
Entgraten 14
Gravieren 15
Stechdrehen 16
