202 Zyklen-Programmierung
4.4 Abspanzyklen

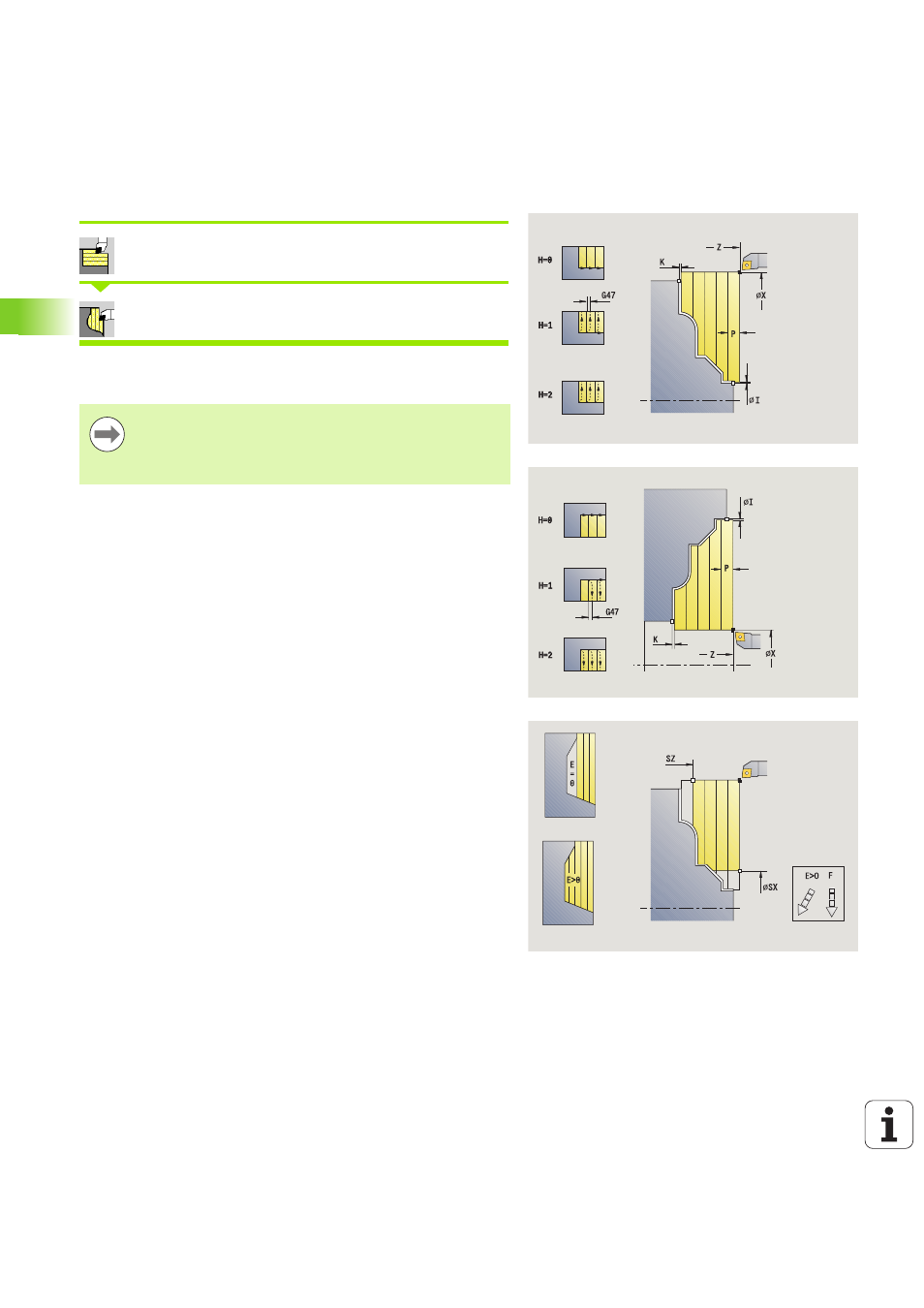

ICP-Zerspanen plan
Abspanzyklen längs/plan wählen
ICP-Zerspanen plan wählen
Der Zyklus schruppt den durch Startpunkt und der ICP-Kontur
beschriebenen Bereich unter Berücksichtigung der Aufmaße.
 Das Werkzeug taucht mit dem maximal möglichen
Winkel ein, das Restmaterial bleibt stehen.
 Je steiler das Werkzeug eintaucht, desto größer ist die
Vorschubreduzierung (maximal 50%).
Zyklusparameter
X, Z
Startpunkt
FK ICP-Fertigteil: Name der zu bearbeitenden Kontur
P Zustelltiefe: maximale Zustelltiefe
H Konturglättung
 0: mit jedem Schnitt
 1: mit dem letzten Schnitt
 2: kein Glättungsschnitt
I, K Aufmaß X, Z
E Eintauchverhalten:
 Keine Eingabe: automatische Vorschubreduzierung
 E=0: kein Eintauchen
 E>0: verwendeter Eintauchvorschub
SX, SZ Schnittbegrenzungen (siehe Seite 140)
G47 Sicherheitsabstand (siehe Seite 140)
G14 Werkzeugwechselpunkt (siehe Seite 140)
T Revolverplatz-Nummer
ID Werkzeug-ID-Nummer
S Drehzahl/Schnittgeschwindigkeit
F Umdrehungsvorschub
BP Pausendauer: Zeitspanne für die Unterbrechung der
Vorschubbewegung. Durch den unterbrochenen
(intermittierenden) Vorschub wird der Span gebrochen.
BF Vorschubdauer: Zeitintervall bis die nächsten Pause
ausgeführt wird. Durch den unterbrochenen
(intermittierenden) Vorschub wird der Span gebrochen.
