HEIDENHAIN CNC PILOT 4290
101
1
.16 TURN PLUS: K
o
nt
ur
en YZ-Ebene
YZ-Ebene: Lineares Figurmuster

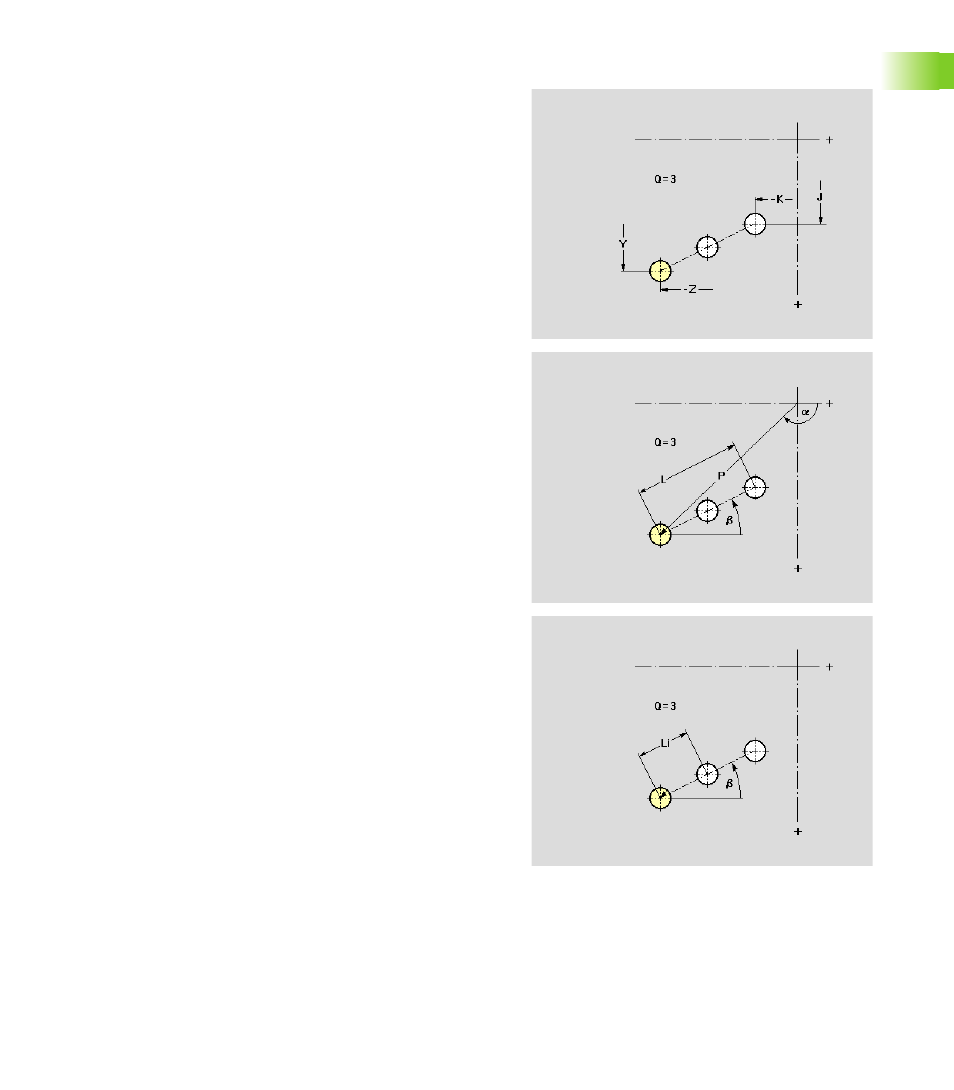

Die Funktion definiert ein lineares Figurmuster in der YZ-Ebene.
Parameter
Y
Anfangspunkt Muster in kartesischen Koordinaten
Z
Anfangspunkt Muster in kartesischen Koordinaten
a
Anfangspunkt Muster in Polarkoordinaten (Bezug Winkel:
positive Z-Achse)
P
Anfangspunkt Muster in Polarkoordinaten
Q
Anzahl der Figuren
J
Endpunkt Muster in kartesischen Koordinaten
K
Endpunkt Muster in kartesischen Koordinaten
Ji
Abstand zwischen zwei Figuren in Y-Richtung
Ki
Abstand zwischen zwei Figuren in Z-Richtung
b
Winkel Längsachse des Musters (Bezug: Z-Achse)
L
Gesamtlänge Muster
Li
Abstand zwischen zwei Figuren (Musterabstand)
Beschreibung der Figur
