HEIDENHAIN CNC PILOT 4290
93
1
.16 TURN PLUS: K
o
nt
ur
en YZ-Ebene

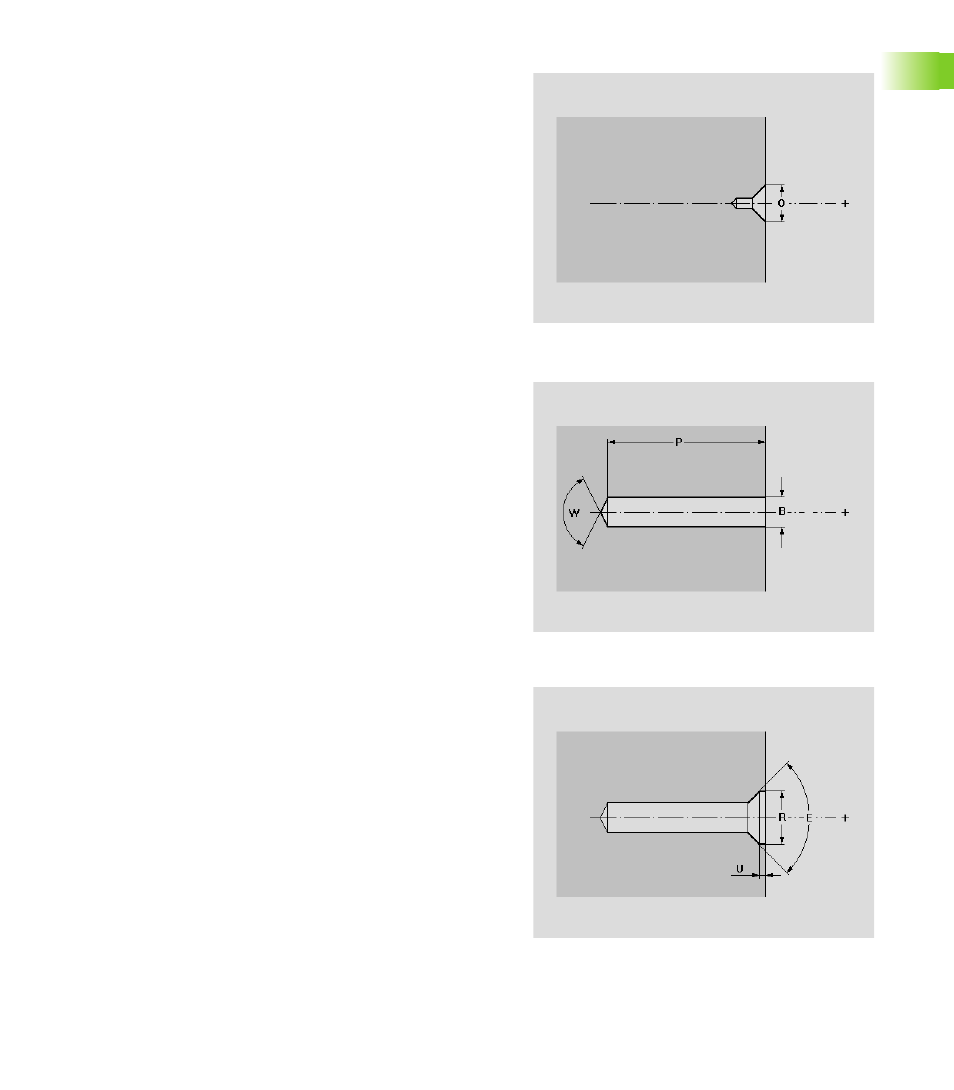

Zentrierung XY-Ebene
Kernbohrung XY-Ebene
Senkung XY-Ebene
Parameter Zentrierung
Q
Zentrierdurchmesser
Parameter Kernbohrung
B
Bohrdurchmesser
P
Bohrtiefe (ohne Bohrspitze)
W
Spitzenwinkel
W=0°: die AAG generiert bei dem Bohrzyklus eine „Vor-
schubreduzierung (V=1)“
W>0°: Spitzenwinkel
Passung: H6...H13 oder „ohne Passung“
Parameter Senkung
R
Senkdurchmesser
U
Senktiefe
E
Senkwinkel
