HEIDENHAIN CNC PILOT 4290
95
1
.16 TURN PLUS: K
o
nt
ur
en YZ-Ebene

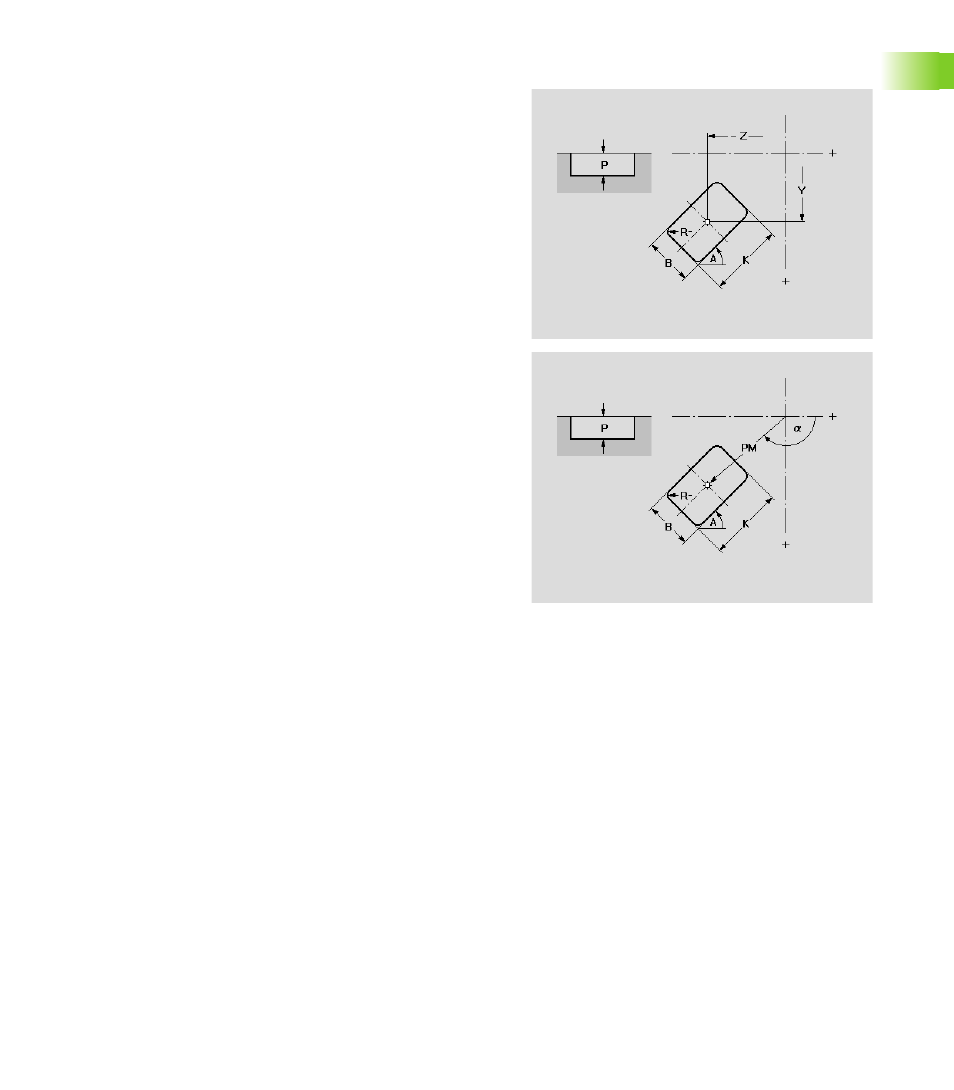

YZ-Ebene: Rechteck
Die Funktion definiert ein Rechteck in der YZ-Ebene.
Parameter
Y
Mittelpunkt in kartesischen Koordinaten
Z
Mittelpunkt in kartesischen Koordinaten
PM
Mittelpunkt in Polarkoordinaten
a
Mittelpunkt in Polarkoordinaten (Bezug Winkel: positive Z-
Achse)
A
Lagewinkel (Bezug: positive Z-Achse und Längsseite Recht-
eck)
K
Länge des Rechtecks
B
Breite des Rechtecks
R
Fase/Verrundung
Breite der Fase
Radius der Rundung
P
Tiefe der Figur
