Gewindebohren XY-Ebene
XY-Ebene: Kreis (Vollkeis)

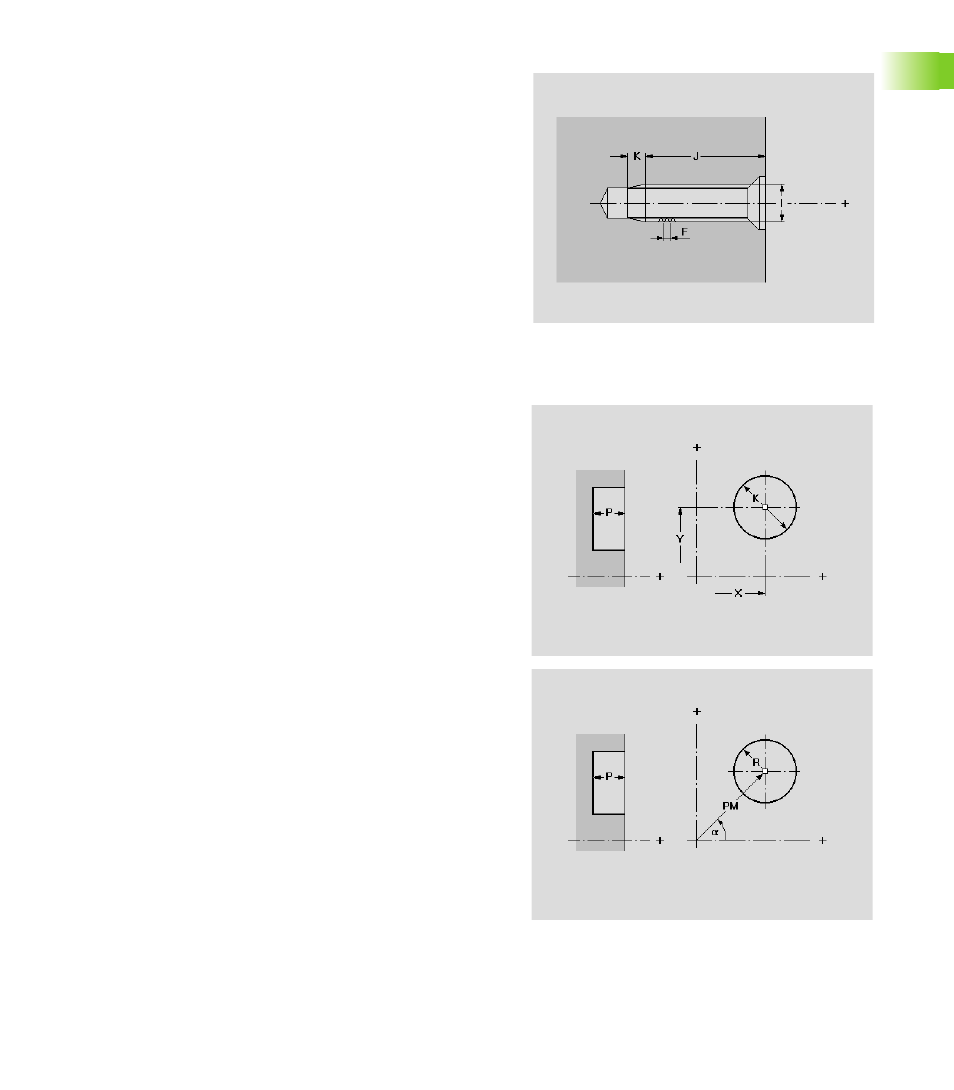

Die Funktion definiert einen Vollkreis in der XY-Ebene.
Parameter Gewinde
I
Nenn-Durchmesser
J
Gewindetiefe
K
Gewindeschnitt (Auslauflänge)
F
Gewindesteigung
Gangart:
Rechtsgewinde
Linksgewinde
Parameter
X
Mittelpunkt in kartesischen Koordinaten (Radiusmaß)
Y
Mittelpunkt in kartesischen Koordinaten
PM
Mittelpunkt in Polarkoordinaten
a
Mittelpunkt in Polarkoordinaten (Bezug Winkel: positive X-
Achse)
R
Radius des Kreises
K
Durchmesser des Kreises
P
Tiefe der Figur
