1.1 Grundlagen

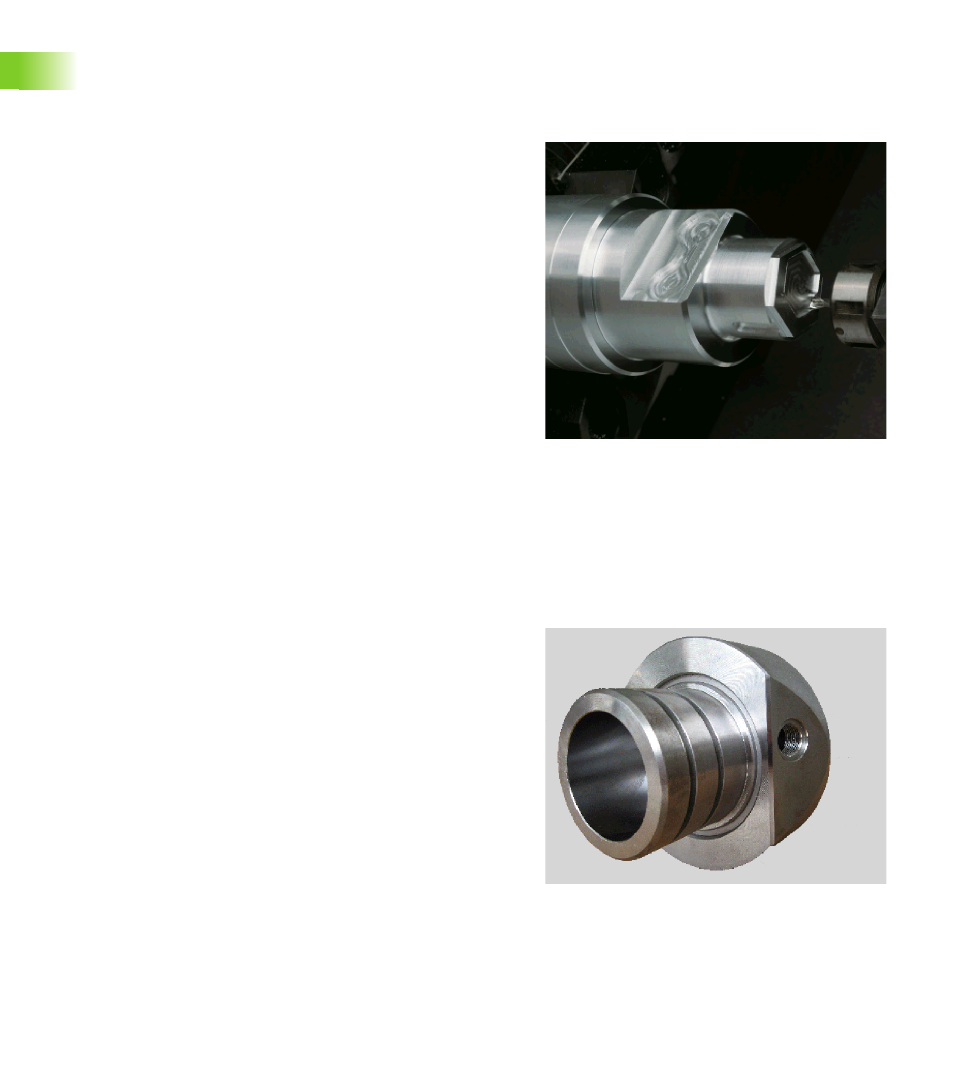

Die Y-Achse
Mit der Y-Achse erstellen Sie Bohr- und Fräsbearbeitungen auf der
Stirn- und Rückseite sowie auf der Mantelfläche.
Bei Einsatz der Y-Achse interpolieren zwei Achsen linear oder zirkular
in der vorgegebenen Bearbeitungsebene, während die dritte Achse
linear interpoliert. Damit können zum Beispiel Nuten oder Taschen mit
ebenen Grundflächen und senkrechten Nutenrändern gefertigt wer-
den. Durch die Vorgabe des Spindelwinkels bestimmen Sie die Lage
der Fräskontur auf dem Werkstück.
Der CNC PILOT unterstützt die NC-Programmerstellung mit der Y-
Achse in:
„ DIN PLUS
„ TURN PLUS Konturdefinition
„ TURN PLUS Arbeitsplanerstellung
Die Trennung von Konturbeschreibung und Bearbeitung gilt auch für
Fräsarbeiten mit der Y-Achse. Die Konturnachführung wird bei Fräsbe-
arbeitungen nicht durchgeführt.
Konturen der Y-Achse werden mit Abschnittskennungen gekenn-
zeichnet.
Die grafische Simulation zeigt die Fräsbearbeitung in den bekannten
Dreh-, Stirn- und Mantelfenstern und zusätzlich in der „Seitenansicht
(YZ)“.
Die B-Achse
Geschwenkte Bearbeitungsebene
Die B-Achse ermöglicht Bohr- und Fräsbearbeitungen auf schräg im
Raum liegenden Ebenen. Um eine einfache Programmierung zu
gewährleisten, wird das Koordinatensystem so geschwenkt, dass die
Definition der Bohrmuster und Fräskonturen in der YZ-Ebene erfolgt.
Das Bohren bzw. Fräsen erfolgt dann wieder in der geschwenkten
Ebene.
Die Trennung von Konturbeschreibung und Bearbeitung gilt auch für
Bearbeitungen auf geschwenkten Ebenen. Eine Konturnachführung
wird nicht durchgeführt.
Konturen auf geschwenkten Ebenen werden mit der Abschnittsken-
nung MANTEL_Y gekennzeichnet.
Der CNC PILOT unterstützt die NC-Programmerstellung mit der B-
Achse in DIN PLUS.
Die grafische Simulation zeigt die Bearbeitung auf geschwenkten
Ebenen in den bekannten Dreh- und Stirnfenstern und zusätzlich in der
„Seitenansicht (YZ)“ an.
