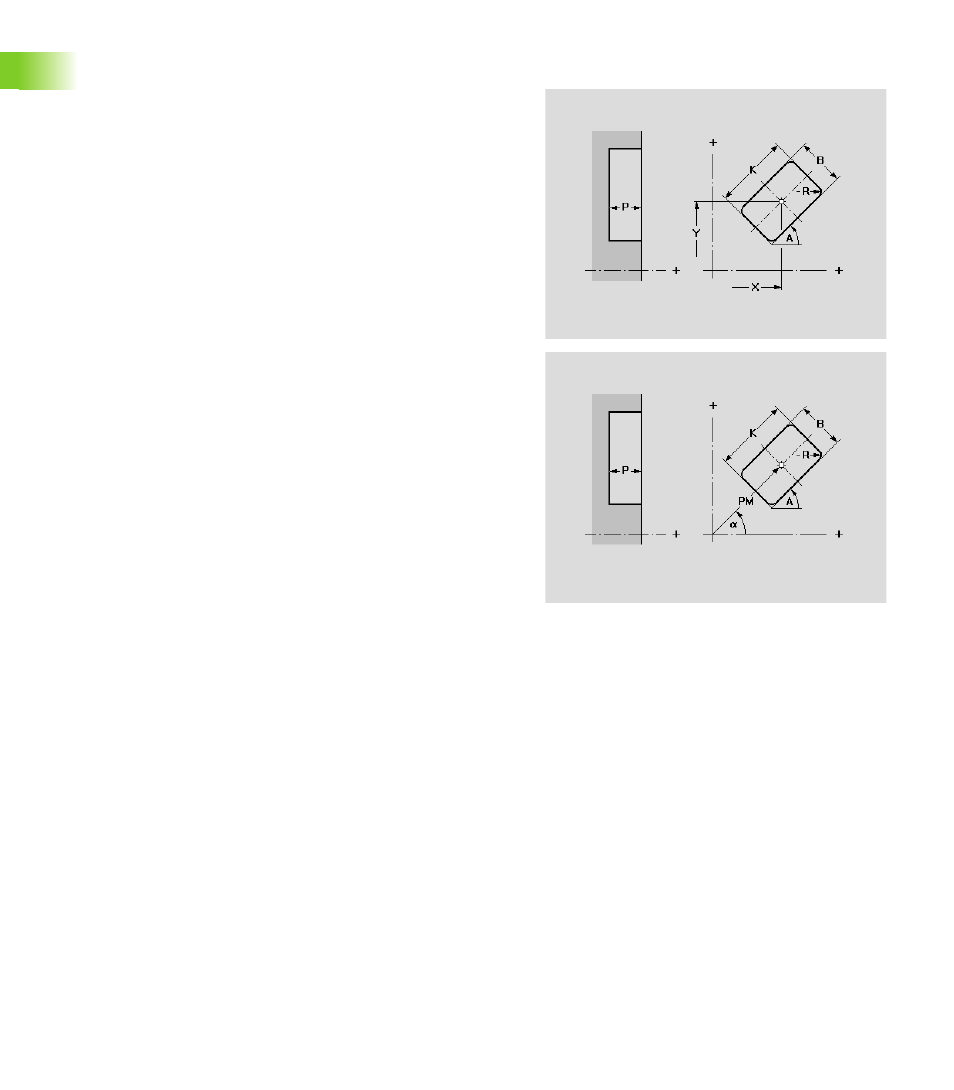

XY-Ebene: Rechteck
Die Funktion definiert ein Rechteck in der XY-Ebene.
Parameter
X
Mittelpunkt in kartesischen Koordinaten (Radiusmaß)
Y
Mittelpunkt in kartesischen Koordinaten
PM
Mittelpunkt in Polarkoordinaten
a
Mittelpunkt in Polarkoordinaten (Bezug Winkel: positive X-
Achse)
A
Lagewinkel (Bezug: positive X-Achse und Längsseite Recht-
eck)
K
Länge des Rechtecks
B
Breite des Rechtecks
R
Fase/Verrundung
Breite der Fase
Radius der Rundung
P
Tiefe der Figur
