1.17 Beispielprogramme
Arbeiten mit der Y-Achse

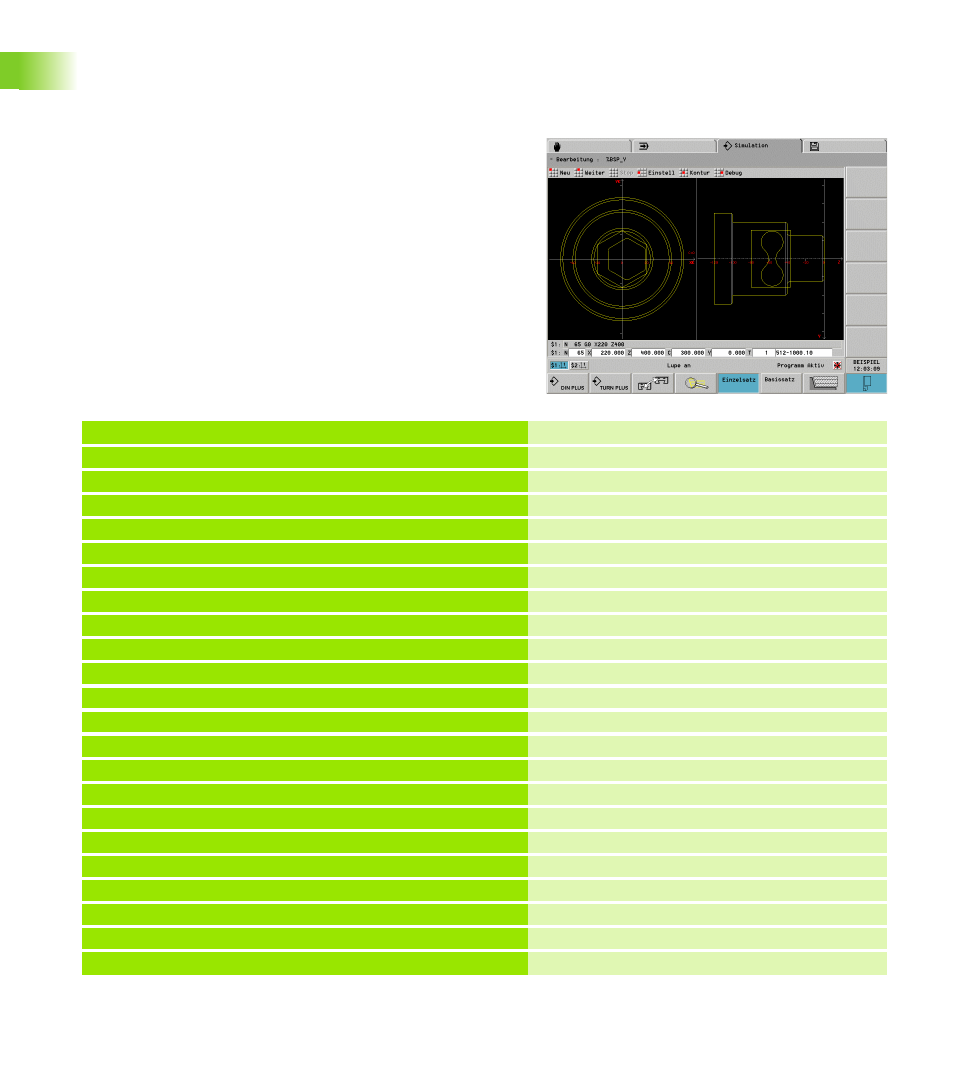

Das folgende NC-Programm fräst zuerst die „Mehrkantfläche“ (Stirn-
seite), dann eine Einzelfläche. Anschließend wird eine Tasche in Form
einer „Acht“ in die Einzelfläche gefräst.
Beispiel: „Y-Achse [BSP_Y.NC]“
PROGRAMMKOPF
#DATUM
01.03.07
#MATERIAL
ST 60-2
#SCHLITTEN
$1
#SYNCHRO
0
REVOLVER 1
T
1 ID"512-1000.10"
T
2 ID"111-80-080.1"
T
3 ID"521-1400.10"
T
4 ID"121-55-040.1"
T
5 ID"511-1000.10"
ROHTEIL
N
1 G20 X100 Z150 K1
FERTIGTEIL
N
2 G0 X0 Z-120
N
3 G1 Z0
N
4 G1 X50 B-2
N
5 G1 Z-40 B3
N
6 G1 X80 B-2
N
7 G1 Z-100
N
8 G1 X100 B-2
