Einzelfläche G386-Geo

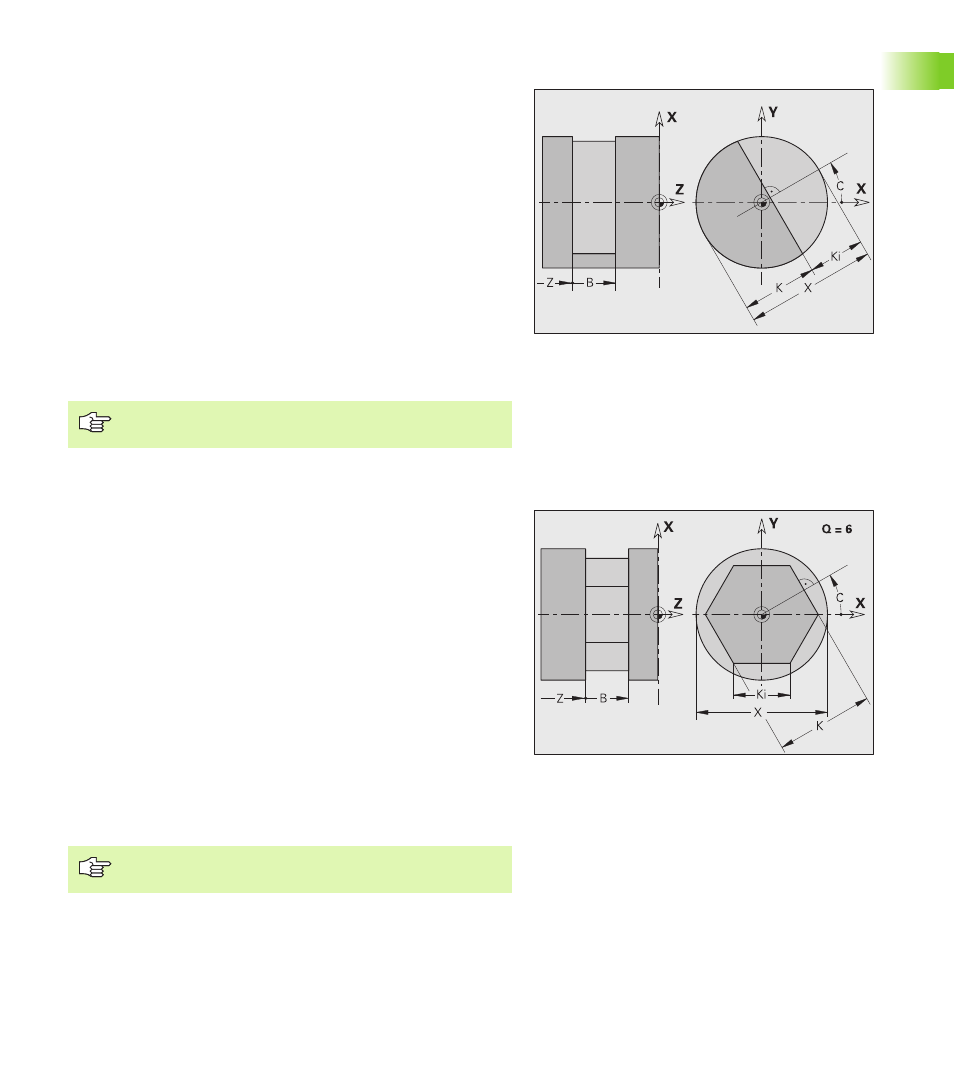

G386 definiert eine Fläche in der YZ-Ebene.
Mehrkantflächen G487-Geo
G487 definiert Mehrkantflächen in der YZ-Ebene.
Parameter
Z
Referenzkante
K Restdicke
Ki Tiefe
B Breite (Bezug: Referenzkante Z)
„ B<0: Fläche in negative Z-Richtung
„ B>0: Fläche in positive Z-Richtung
X Referenzdurchmesser
„ keine Eingabe: „X“ aus Abschnittskennung
„ „X“ aus G381 überschreibt „X“ aus Abschnittskennung
C Lagewinkel des Flächenlots (default: „C“ aus Abschnittsken-
nung)
Der Referenzdurchmesser X begrenzt die zu bearbei-
tende Fläche.
Parameter
Z
Referenzkante
K Innenkreisdurchmesser (Schlüsselweite)
Ki Kantenlänge
B Breite (Bezug: Referenzkante Z)
„ B<0: Fläche in negative Z-Richtung
„ B>0: Fläche in positive Z-Richtung
X Referenzdurchmesser
„ keine Eingabe: „X“ aus Abschnittskennung
„ „X“ aus G381 überschreibt „X“ aus Abschnittskennung
C Lagewinkel des Flächenlots (default: „C“ aus Abschnittsken-
nung)
Q Anzahl der Flächen (Q >= 2)
Der Referenzdurchmesser X begrenzt die zu bearbei-
tende Fläche.
