XY-Ebene: Zirkulares Bohrmuster

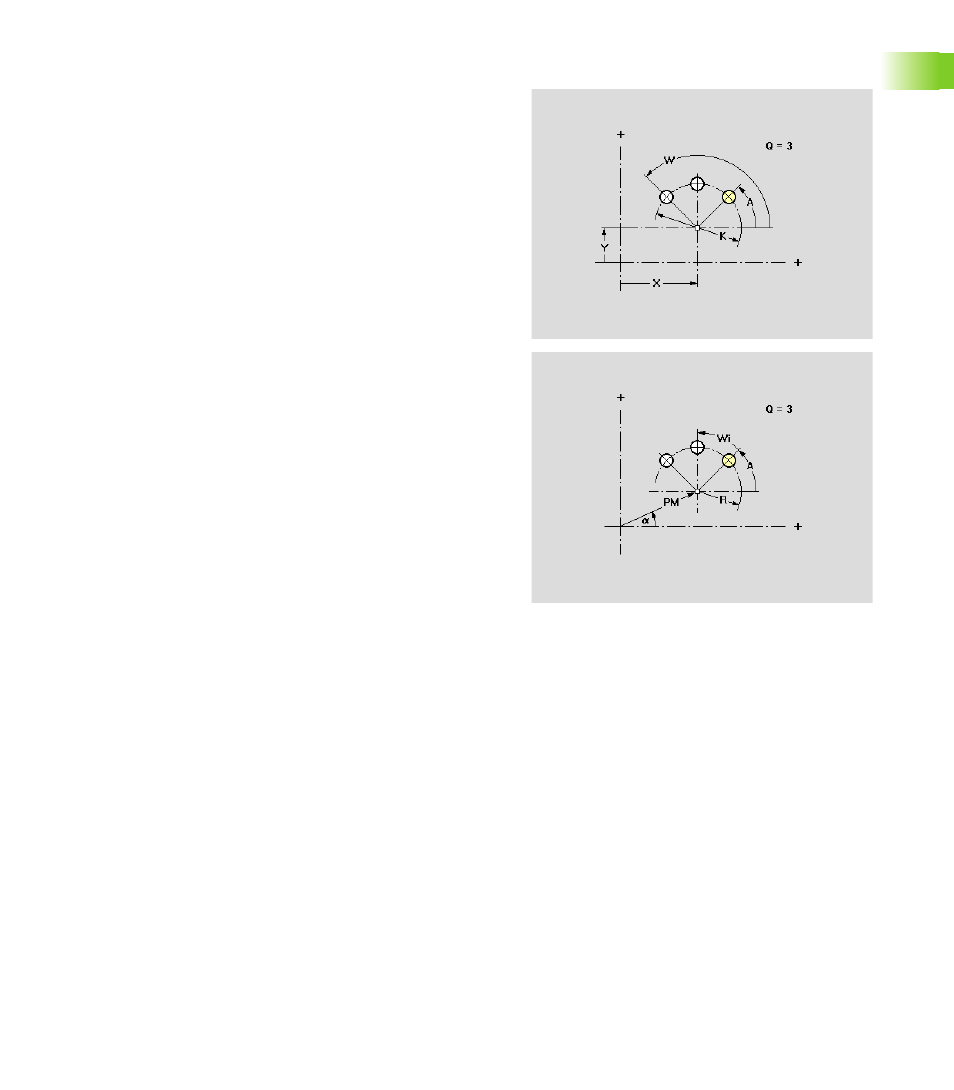

Die Funktion definiert ein zirkulares Bohrmuster in der XY-Ebene.
Sonderfälle Anfangs- und Endwinkel (A, W):
„ Ohne A und W: Vollkreisaufteilung, beginnend bei 0°
„ Ohne W: Vollkreisaufteilung
Parameter
X
Mittelpunkt Muster in kartesischen Koordinaten (Radiusmaß)
Y Mittelpunkt Muster in kartesischen Koordinaten
a Mittelpunkt Muster in Polarkoordinaten (Bezug Winkel: posi-
tive X-Achse)
PM Mittelpunkt Muster in Polarkoordinaten
Q Anzahl der Bohrungen/Figuren
Orientierung:
„ im Uhrzeigersinn
„ gegen Uhrzeigersinn
R Radius des Musters
K Durchmesser des Musters
A Anfangswinkel, Position erste Bohrung (Bezug: X-Achse)
W Endwinkel, Position letzte Bohrung (Bezug: X-Achse)
Wi Winkel zwischen zwei Bohrungen (Vorzeichen ist ohne
Bedeutung)
Beschreibung der Bohrung (siehe “XY-Ebene: Einzelboh-
rung” auf Seite 77)
