.12 Simulation
1.12 Simulation
Simulation der geschwenkten Ebene
Konturdarstellung: Die Simulation stellt die YZ-Ansicht des Werk-
stücks und die Konturen der geschwenkten Ebenen in der Seitenan-
sicht dar. Um die Bohrmuster und Fräskonturen rechtwinklig zur
geschwenkten Ebene – also ohne Verzerrung – darzustellen, ignoriert
die Simulation die Drehung des Koordinatensystems und eine Ver-
schiebung innerhalb des gedrehten Koordinatensystems.
Berücksichtigen Sie bei der Darstellung der Konturen geschwenkter
Ebenen:
„ Der Parameter „K“ des G16 bzw. des MANTEL_Y bestimmt den
„Anfang“ des Bohrmusters oder der Fräskontur in Z-Richtung.
„ Die Bohrmuster und Fräskonturen werden senkrecht zur
geschwenkten Ebene gezeichnet. Dadurch ergibt sich eine „Ver-
schiebung“ zur Drehkontur.

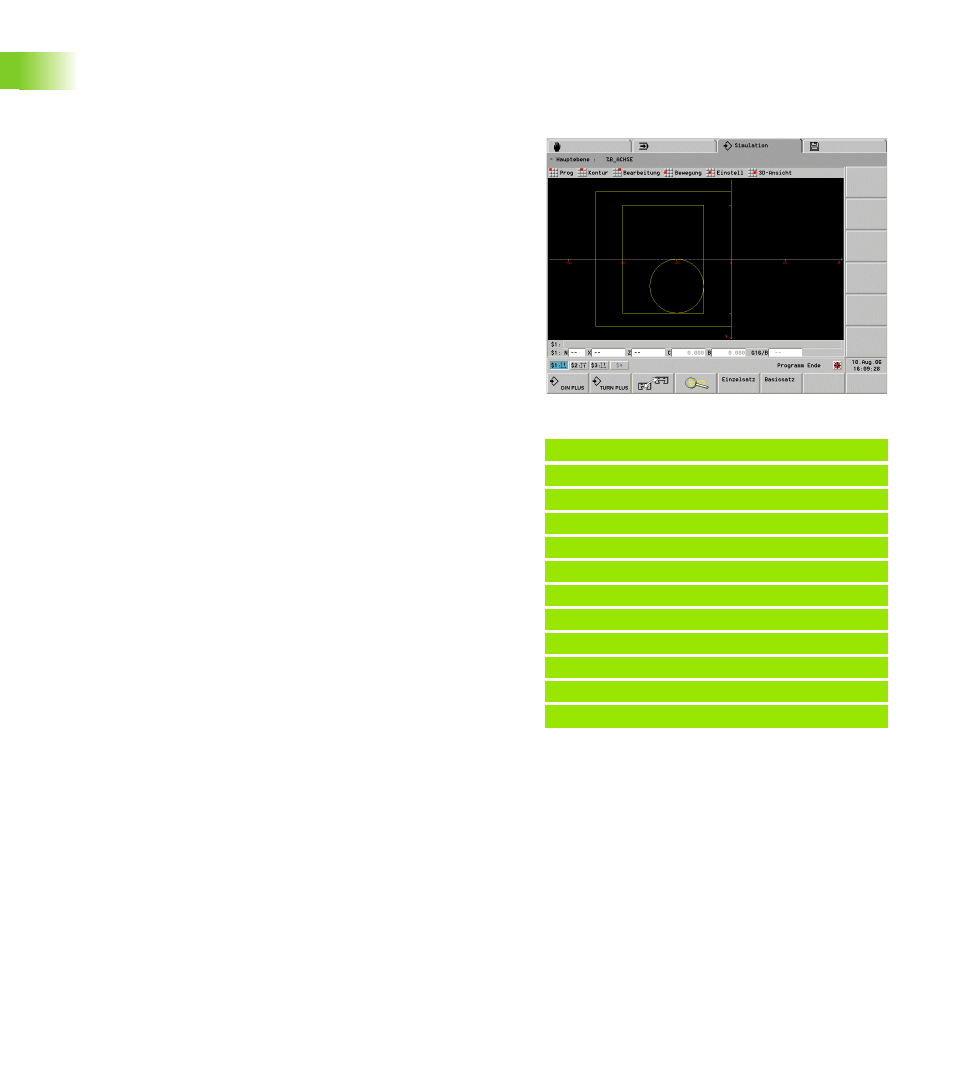

Das Bild und der zugehörige Programmabschnitt verdeutlichen diese
Situation.
Fräs- und Bohrbearbeitung: Bei der Darstellung der Werkzeugwege
auf der geschwenkten Ebene gelten in der Seitenansicht die gleichen
Regeln, wie bei der Konturdarstellung.
Bei Arbeiten auf der geschwenkten Ebene wird das Werkzeug im
Stirnfenster „skizziert“. Dabei stellt die Simulation die Werkzeug-
breite maßstabsgerecht dar. Mit dieser Methode können Sie die Über-
lappung bei der Fräsbearbeitung kontrollieren. Die Werkzeugwege
werden ebenfalls maßstabsgerecht (perspektivisch) in Strichgrafik
dargestellt.
In allen „Zusatzfenstern“ stellt die Simulation das Werkzeug und die
Schneidspur dar, wenn das Werkzeug rechtwinklig zur jeweiligen
Ebene steht. Dabei wird eine Toleranz von +/– 5° berücksichtigt. Steht
das Werkzeug nicht rechtwinklig, repräsentiert der „Lichtpunkt“ das
Werkzeug und der Werkzeugweg wird als Linie dargestellt.
Beispiel: „Kontur auf geschwenkter Ebene“
...
FERTIGTEIL
N2 G0 X0 Z0
N3 G1 X50
N4 G1 Z–50
N5 G1 X0
N6 G1 Z0
MANTEL_Y X50 C0 B80 I25 K-10 H0
N7 G386 Z0 Ki10 B–30 X50 C0 [Einzelfläche]
MANTEL_Y X50 C0 B20 I25 K-20 H1
N8 G384 Z–10 Y10 X50 R10 P5 [Vollkreis]
...
