84 5 Programmieren: Werkzeuge
5.4 Ist-P
o
sition über
n
ehmen

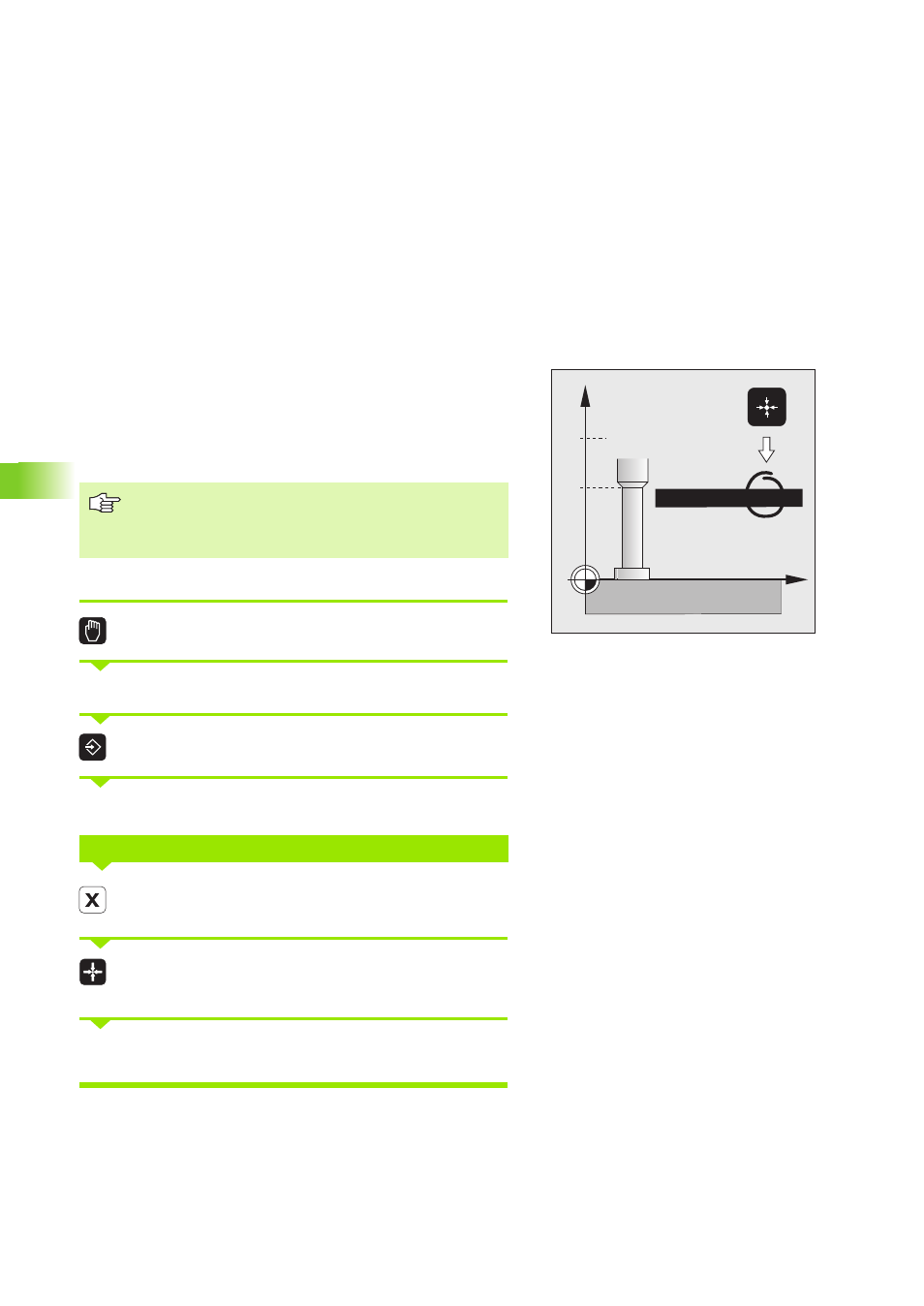

5.4 Ist-Position übernehmen
Anwendung
Die Koordinaten der Elektroden-Position werden mit der Funktion „Ist-
Position übernehmen“ in das Bearbeitungsprogramm aufgenommen.
Mit dieser Funktion kann auch die Elektroden-Länge direkt ins Pro-
gramm aufgenommen werden (siehe auch“Elektroden-Daten in Pro-
gramm-Satz eingeben” auf Seite 73).
Ist-Position übernehmen
Betriebsart MANUELLER BETRIEB wählen
Elektrode auf die Position verfahren, die übernommen werden soll
Betriebsart PROGRAMM EINSPEICHERN wählen
Programmsatz wählen oder eröffnen, in den eine Koordinate der Ist-
Position der Elektrodeübernommen werden soll
Achse wählen, zu der die Koordinate übernommen
werden soll, z. B. X-Achse
Entsprechende Koordinate der Ist-Position der Elek-
trode übernehmen
Radiuskorrektur entsprechend Elektrodenposition zum Werkstück ein-
geben
Wenn die TNC IST-, IST.W-, SOLL-, SOLL.W oder REF-
Positionen anzeigt, übernimmt die TNC den Wert aus der
Anzeige. Wenn die TNC RESTW-, oder SCHPF-Positionen
anzeigt, übernimmt die TNC den zugehörigen Sollwert.
KOORDINATEN?
Z
X
–5
L
0
TOOL DEF 3 L–5 R
T3
