HEIDENHAIN TNC 406, TNC 416
91
6.2 K
o
nt
ur anf
a
hr
en und v
e
rl
assen

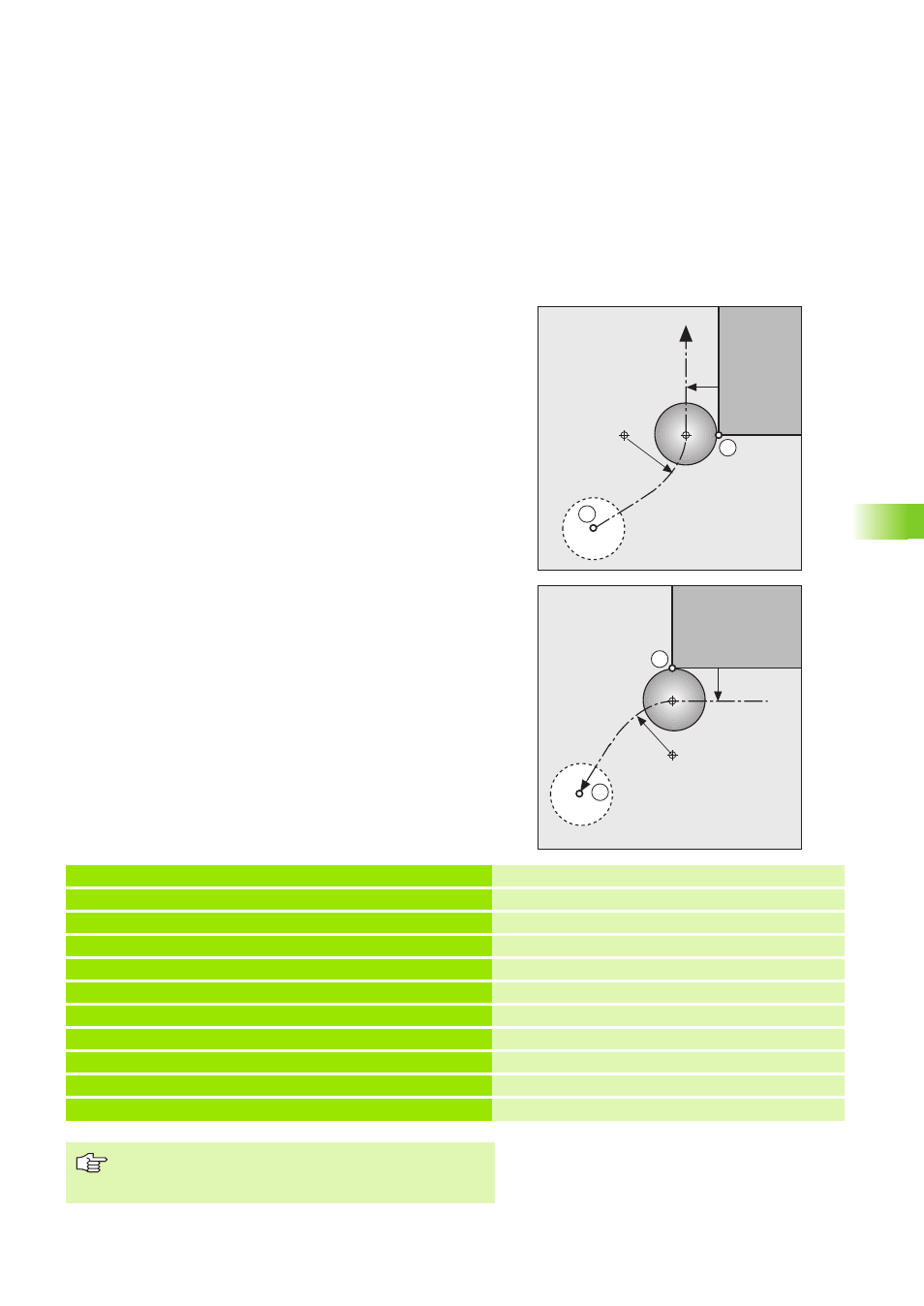

Weiches An- und Wegfahren
Start- und Endpunkt
Startpunkt und Endpunkt der Bearbeitung liegen außerhalb des Werk-
stücks in der Nähe des ersten bzw. letzten Konturelements.
Die Werkzeugbahn zum Start- und Endpunkt wird ohne Radiuskorrek-
tur programmiert.
Eingabe
Die Funktion RND wird an folgenden Stellen im Programm eingege-
ben:
Beim Anfahren hinter dem Satz, in dem der erste Konturpunkt pro-
grammiert ist. Das ist der erste Satz mit Radiuskorrektur RL/RR.
Beim Wegfahren hinter dem Satz, in dem der letzte Konturpunkt
programmiert ist. Das ist der letzte Satz mit Radiuskorrektur RL/RR.
NC-Beispielsätze
A
S
R0
R
RL
B
E
R0
R
RL
...
7 L X ... Y ... RO
Startpunkt S
8 L X ... Y ... RL
Erster Konturpunkt A
9 RND R
Weiches Anfahren
...
KONTUR-ELEMENTE
...
52 L X ... Y ... RL
Letzter Konturpunkt B
53 RND R
Weiches Wegfahren
54 L X ... Y ... RO
Endpunkt E
...
Der Radius in der Funktion RND muss so gewählt werden,
dass die Kreisbahn zwischen Start- bzw. Endpunkt und
den Konturpunkten ausgeführt werden kann.
