HEIDENHAIN TNC 406, TNC 416 95
6.4 Bahnbew
egung
e
n – r
ec
h
twinklig
e K
oor
dinat
en
Gerade programmieren

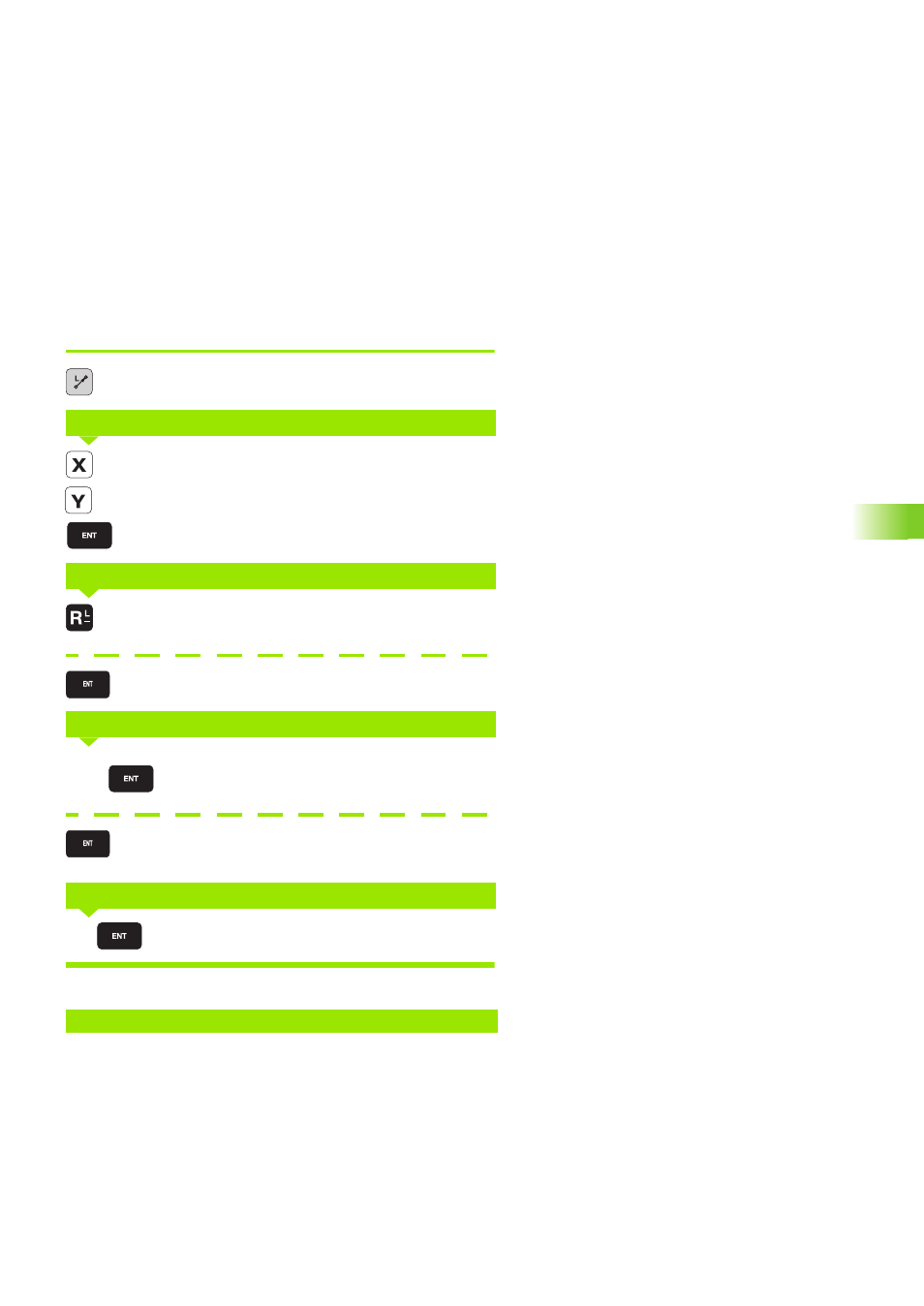

Beispiel – Programmieren einer Geraden.
Programmier-Dialog eröffnen: z.B. Gerade
Koordinaten des Geraden-Endpunkts eingeben
Radiuskorrektur wählen: z.B. Softkey RL drücken, das
Werkzeug fährt links von der Kontur
Elektrode direkt auf der Geraden zum Endpunkt ver-
fahren
Vorschub eingeben und mit Taste ENT bestätigen:
z.B. 100 mm/min.
Vorschub der Elektrode im Eilgang wählen,
F = F MAX
Zusatz-Funktion eingeben, z.B. M37 (Erodieren AUS)
Zeile im Bearbeitungsprogramm
KOORDINATEN?
RADIUSKORR.: RL/RR/KEINE KORR.?
VORSCHUB F=? / F MAX = ENT
ZUSATZ-FUNKTION M?
L X+10 Y+5 RL F MAX M37
10
5
100
37
