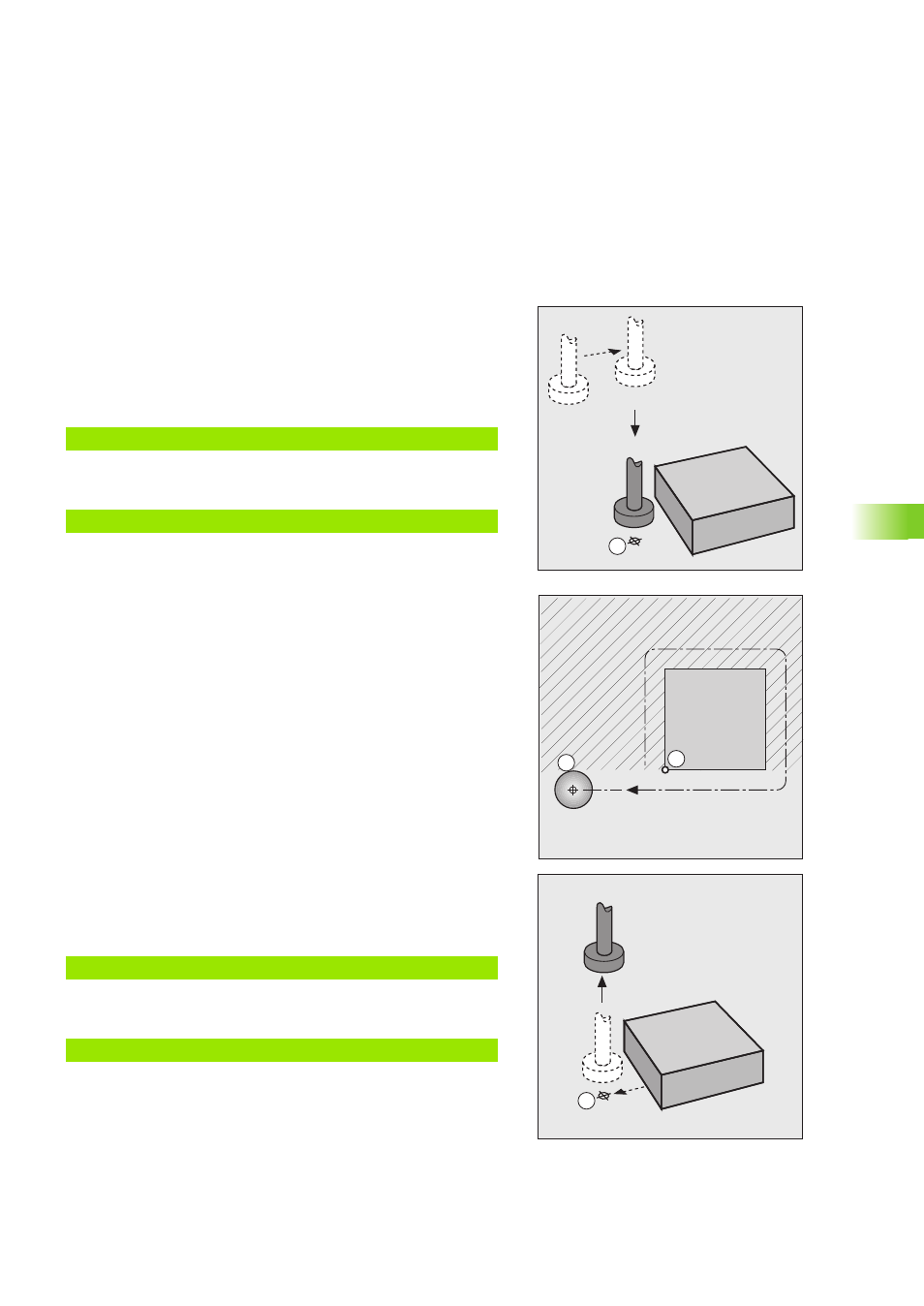

Startpunkt S in der Spindelachse anfahren
Die Spindelachse wird beim Anfahren des Startpunkts S auf
Arbeitstiefe gefahren.
Bei Kollisionsgefahr:
Startpunkt separat in der Spindelachse anfahren.
Beispiel:
Die Elektrode behält die Z-Koordinate bei und fährt in der XY-Ebene auf
die Startposition.
Die Elektrode wird in Z-Richtung auf die Bearbeitungstiefe positioniert.
Endpunkt
Für den Endpunkt E gelten ebenfalls die Bedingungen
Kollisionsfrei anfahrbar
Nähe zum letzten Konturpunkt
Vermeidung einer Beschädigung von Werkstück und Werkzeug
Der optimale Endpunkt E liegt wieder in der Verlängerung der Werk-
zeugbahn. Der Endpunkt darf innerhalb des nicht schraffierten
Bereichs liegen und wird ohne Radiuskorrektur angefahren.
Endpunkt in der Spindelachse verlassen
Die Spindelachse wird zum Verlassen des Endpunkts separat verfah-
ren.
Beispiel:
Die Elektrode behält die Z-Koordinate bei und fährt in der XY-Ebene auf
die Endposition.
Die Elektrode fährt auf Sicherheitsabstand.
L X ... Y ...
L Z-10
L X ... Y ... R0
L Z+50
S
A
E
R0
E
