HEIDENHAIN TNC 406, TNC 416 201
1
0
.8 Messen mit einer Antast
elektr
ode währ
end des Pr
ogr
ammlaufs

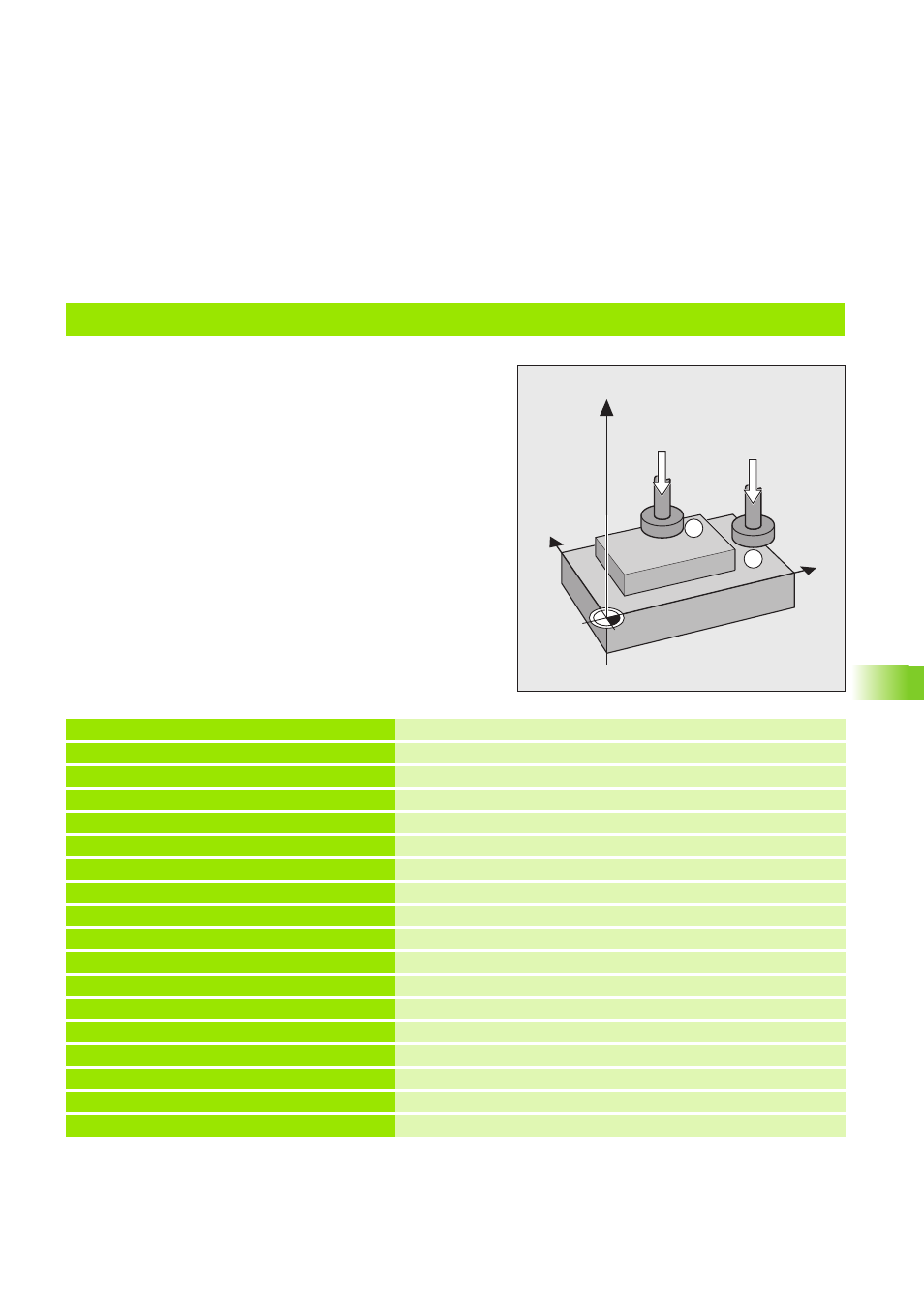

Beispiel: Höhe einer Insel auf dem Werkstück bestimmen
Programm-Ablauf
„ Koordinaten für die Vorpositionierung der
Antastelektrode in Q-Parametern speichern
„ Antastpunkt 1 antasten
„
Antastpunkt 2 antasten
„ Höhe aus Differenz der Z-Werte ermitteln
0 BEGIN PGM ANTASTEN MM
1 FN 0: Q11 = +20 Parameter-Koordinate für Antastpunkt 1 in der X-Achse
2 FN 0: Q12 = +50 Parameter-Koordinate für Antastpunkt 1 in der Y-Achse
3 FN 0: Q13 = +10 Parameter-Koordinate für Antastpunkt 1 in der Z-Achse
4 FN 0: Q21 = +50 Parameter-Koordinate für Antastpunkt 2 in der X-Achse
5 FN 0: Q22 = +10 Parameter-Koordinate für Antastpunkt 2 in der Y-Achse
6 FN 0: Q23 = +0 Parameter-Koordinate für Antastpunkt 2 in der Z-Achse
7 TOOL CALL 0 Z Antastelektrode einwechseln
8 L Z+100 R0 F MAX M Positionieren auf sichere Höhe
9 TCH PROBE 0.0 BEZUGSEBENE Q10 Z– In negative Richtung anzutastende Z-Koordinate Q10 zuweisen
10 TCH PROBE 0.1 X+Q11 Y+Q12 Z+Q13 Touchprobe gilt für Punkt 1
11 L X+Q21 Y+Q22 Hilfspunkt für zweite Vorpositionierung
12 TCH PROBE 0.0 BEZUGSEBENE Q20 Z– In negative Richtung anzutastende Z-Koordinate Q20 zuweisen
13 TCH PROBE 0.1 X+Q21 Y+Q22 Z+Q23 Touchprobe gilt für Punkt 2
14 FN2: Q1 = Q10–Q20 Höhe der Insel ermitteln und Q1 zuweisen
15 STOP Nach Anhalten des Programmlaufs kann Q1 kontrolliert werden
16 L Z+100 R0 F MAX M2 Antastelektrode freifahren und Programm beenden
17 END PGM ANTASTEN MM Programmende
Y
X
Z
1
2
