HEIDENHAIN TNC 406, TNC 416 103
6.4 Bahnbew
egung
e
n – r
ec
h
twinklig
e K
oor
dinat
en

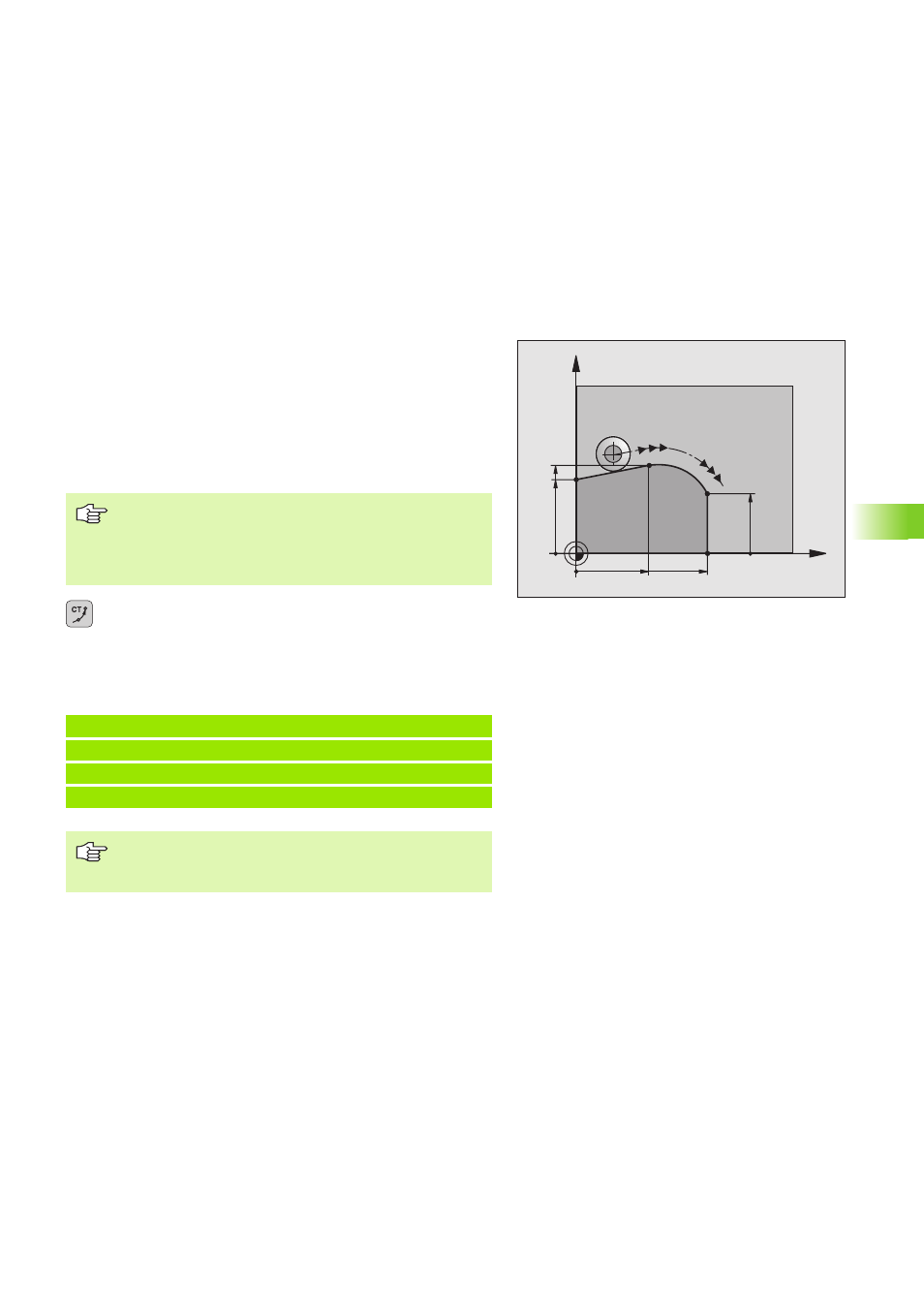

Kreisbahn CT mit tangentialem Anschluss
Die Elektrode fährt auf einem Kreisbogen, der tangential an das zuvor
programmierte Konturelement anschließt.
Ein Übergang ist „tangential“, wenn am Schnittpunkt der Konturele-
mente kein Knick- oder Eckpunkt entsteht, die Konturelemente also
stetig ineinander übergehen.
Das Konturelement, an das der Kreisbogen tangential anschließt, pro-
grammieren Sie direkt vor dem CT-Satz. Dazu sind mindestens zwei
Positionier-Sätze erforderlich
8 Koordinaten des Kreisbogen-Endpunkts
Falls nötig:
8 Vorschub F
8 Zusatz-Funktion M
NC-Beispielsätze
Wenn Sie eine Elektrode mit Werkzeugkorrrektur in der
X/Y-Ebene verwenden, müssen Sie die Elektrode bei
Kreisbögen winkelsynchron mitdrehen. Für einen Halb-
kreis müssen Sie z. B. die C-Achse inkremental um 180°
drehen.
7 L X+0 Y+25 RL F M36
8 L X+25 Y+30 R F M
9 CT X+45 Y+20 R F M
10 L Y+0 R F M
Der CT-Satz und das zuvor programmierte Konturelement
sollten beide Koordinaten der Ebene enthalten, in der der
Kreisbogen ausgeführt wird!
X
Y
25 45
25
30
20
