110 6 Programmieren: Konturen programmieren
6.5 Bahnbew
egung
e
n – P
o
lar
k
oor
dinat
e
n Gerade LP

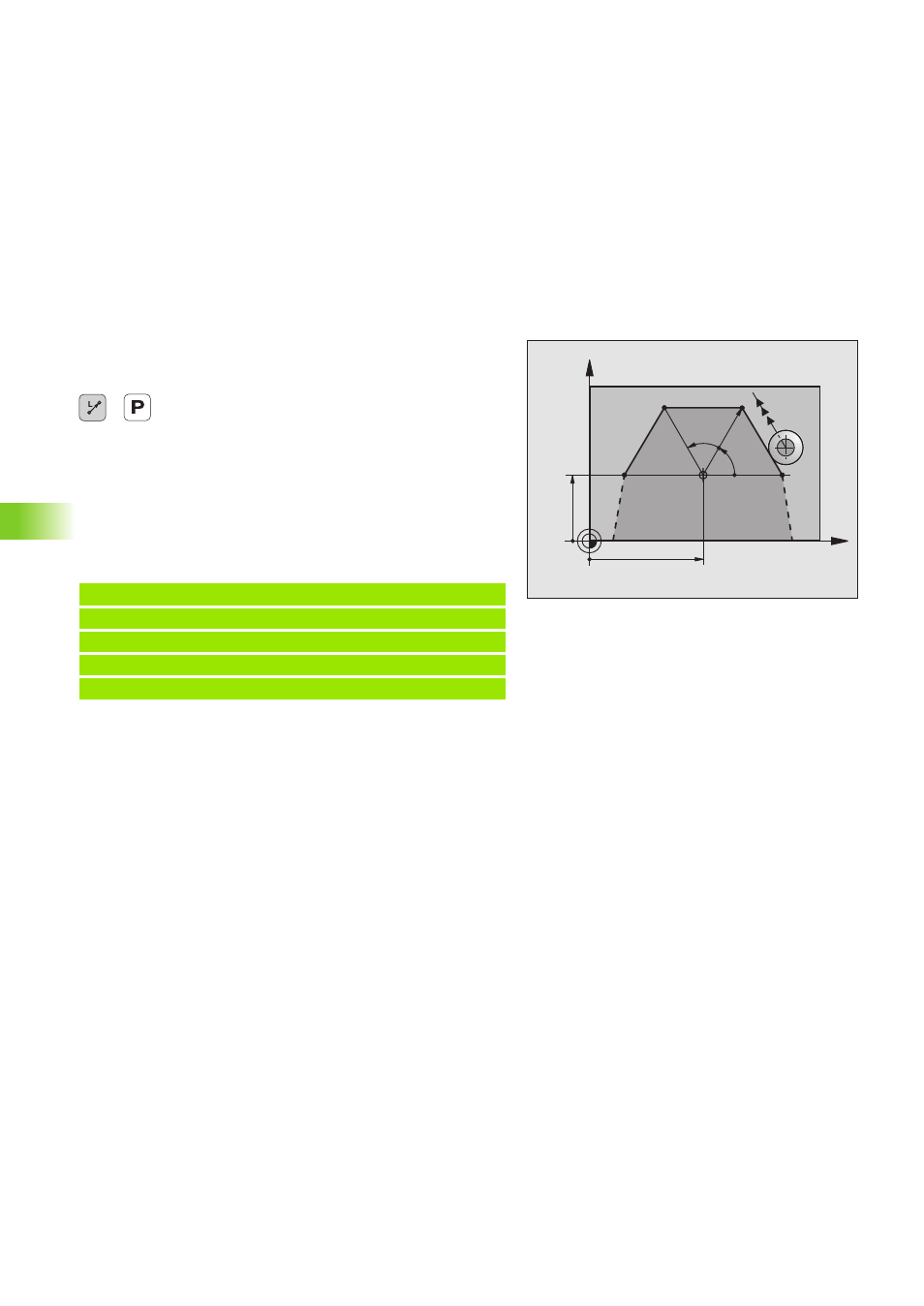

Die Elektrode fährt auf einer Geraden von ihrer aktuellen Position zum
Endpunkt der Geraden. Der Startpunkt ist der Endpunkt des vorange-
gangenen Satzes.
8 Polarkoordinaten-Radius PR : Abstand des Geraden-
Endpunkts zum Pol CC eingeben
8 Polarkoordinaten-Winkel PA : Winkelposition des
Geraden-Endpunkts zwischen –360° und +360°
Das Vorzeichen von PA ist durch die Winkel-Bezugsachse festgelegt:
„ Winkel von der Winkel-Bezugsachse zu PR gegen den Uhrzeiger-
sinn: PA>0
„
Winkel von der Winkel-Bezugsachse zu PR im Uhrzeigersinn: PA<0
NC-Beispielsätze
12 CC X+45 Y+25
13 LP PR+30 PA+0 RR F M
14 LP PR PA+60 R F M
15 LP PR IPA+60 R F M
16 LP PR PA+180 R F M
X
Y
45
25
60°
60°
30
CC
