Zyklus 16 ORBIT
Zyklus 16 ORBIT ist ein Bearbeitungszyklus, mit dem sich das Aus-
funkverhalten und die Fahrbewegung der Elektrode komfortabel pro-
grammieren lassen.
In den Zyklus 16 ORBIT geben Sie ein:
„
Erodierachse
„ Erodiertiefe
„ Zusatzfunktion M
„ Aufweitradius RAD
„ Drehrichtung DIR
„ Aufweitmodus PAT
„
Ausfunkstrategie SPO
Bei Bedarf können Sie auch Q-Parameter für die Zyklus-Definition ver-
wenden.
Erodierachse und -tiefe
Mit der Erodierachse legen Sie fest, parallel zu welcher Koordinaten-
achse in die „Tiefe“ erodiert wird.
Das Vorzeichen der Erodiertiefe legt fest, ob die Arbeitsrichtung die
Richtung der positiven Koordinatenachse (Tiefe +) oder negativen
Koordinatenachse (Tiefe –) ist.
Die Erodiertiefe können Sie absolut oder inkremental eingeben.
Zusatzfunktion M
Im Zyklus 16 ORBIT können Sie eine Zusatzfunktion eingeben, z.B.
M36 (Erodieren EIN).
Aufweitradius RAD
Die TNC stellt die Elektrode in radialer Richtung (senkrecht zur Erodier-
tiefe) um den Aufweitradius zu.
Aufweitradius RAD berechnen
Wenn der Durchmesser D bekannt ist, können Sie den Aufweitradius
RAD aus folgenden Größen leicht berechnen:
„ Durchmesser D
„
Elektroden-Untermaß UM
„ Elektroden-Mindestuntermaß UNS
„ Elektrodenradius Re

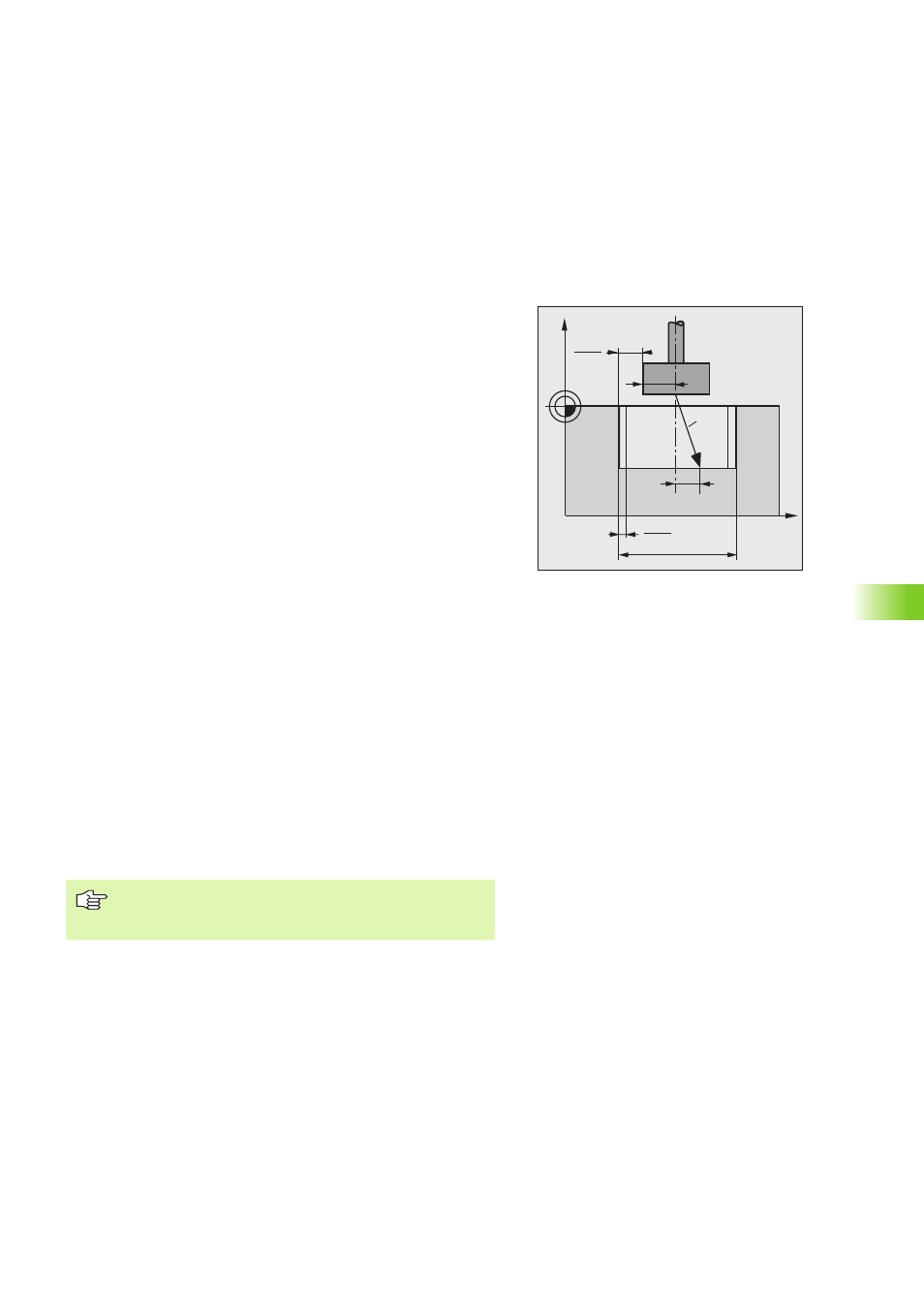

RAD = 0,5 • (UM – UNS) = 0,5 • D – Re – 0,5 • UNS
Drehrichtung DIR
Erodierbewegung entgegen dem Uhrzeigersinn: DIR = 0
Erodierbewegung im Uhrzeigersinn: DIR = 1
X
Z
RAD
UM
2
D
Re
UNS
2
V
Der Elektrodenradius Re muss größer sein als der Auf-
weitradius RAD, sonst wird die Tasche (Scheibe) nicht voll-
ständig erodiert.
