150 8 Programmieren: Zyklen
8.4 Er
odier
-Zyklen
Zyklus 16 ORBIT im Bearbeitungsprogramm, Beispiel 1
Übungsbeispiele: Erodieren mit Zyklus 16 ORBIT
Werkstück-Geometrie
Senkungsdurchmesser D= 24 mm
Erodiertiefe T =– 10 mm
Elektroden-Daten
Zylindrische Elektrode
Elektrodenradius Re = 9,9 mm
Elektrodenuntermaß U = 4,2 mm
Ermittlung des Erodierspalts B durch indizierte
Zuweisung
Berechnung des Aufweit-Radius
Aufweitradius für den Zyklus 16 ORBIT
RAD = 0,5 • (UM – UNS)
RAD = 0,5 • D – Re – 0,5 • UNS

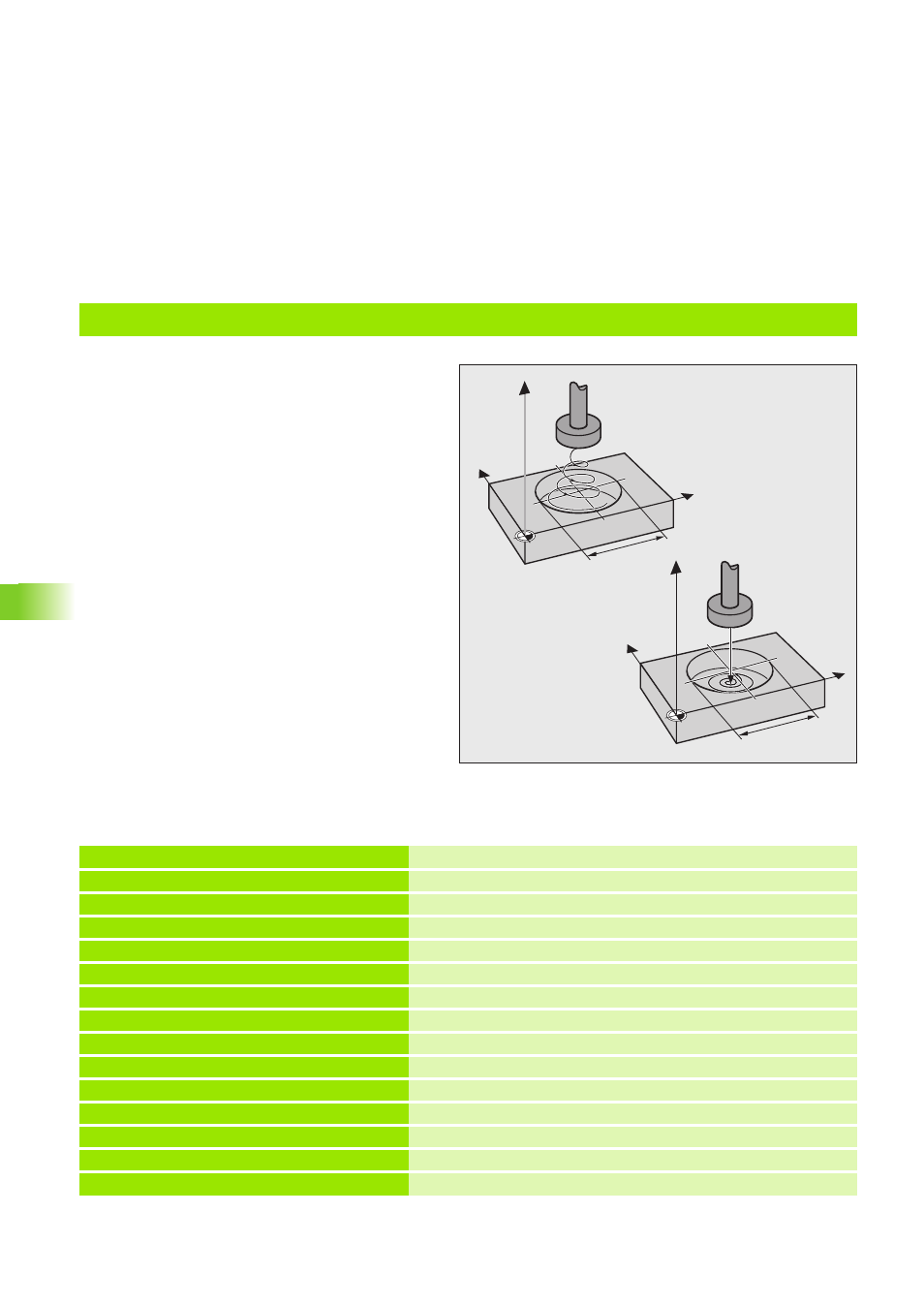

Beispiel 1, Abbildung oben:
Vorpositionieren über Werkstück-Oberfläche,
kreisförmiges Aufweiten
Beispiel 2, Abbildung unten:
Erodieren auf Tiefe – 10 mm, kreisförmiges Auf-
weiten ohne Tiefenzustellung
Y
X
Z
24 mm
Y
X
Z
24 mm
0 BEGIN PGM BSP1 MM
1 BLK FORM 0.1 Z X+0 Y+0 Z–20
2 BLK FORM 0.2 X+100 Y+100 Z+0
3 CYCL DEF 1.0 GENERATOR Zyklus GENERATOR (siehe „Zyklus 1 GENERATOR” auf Seite 133)
4 CYCL DEF 1.1 P-TAB CUST1 Gewünschte Erodier-Tabelle
5 CYCL DEF 1.2 MAX=10 MIN=5 Maximale Leistungsstufe = 10, minimale Leistungsstufe = 5
6 TOOL DEF 1 L+0 R+9,9 Elektrodenradius
7 TOOL CALL 1 Z U+4,2 Untermaß
8 L Z+50 C+0 R0 F MAX M37 Vorpositionieren auf sichere Höhe, Erodieren AUS
9 L X+50 Y+50 Z+1 R F MAX Vorpositionieren über Werkstück-Oberfläche
10 FN 0: Q1 = +11 Inkrementale Tiefe Q1 zuweisen
11 LBL1 Label-Nummer
12 FN16: Q10 = Q200(Q99) Q10 wird der diametrale Spalt gemäß der aktuellen Leistungsstufe
zugewiesen (siehe „Indizierte Zuweisung” auf Seite 198)
13 FN2: Q9 = +Q158 - +Q10 Elektroden-Untermaß UM minus Elektroden-Mindestuntermaß UNS
