HEIDENHAIN TNC 406, TNC 416
69
4.7 Er
odier
-P
a
ra
met
e
r in der Er
odier
tabelle

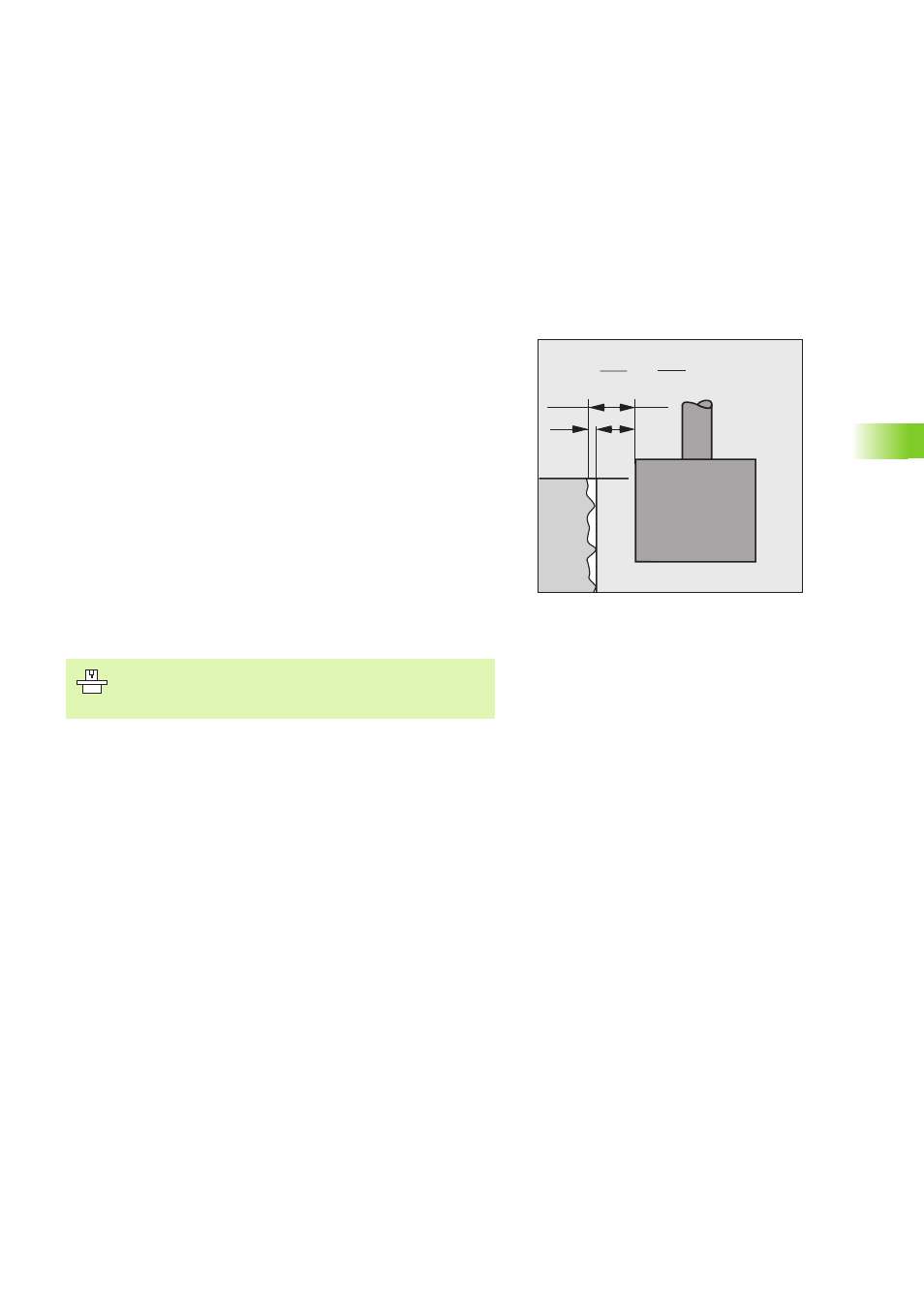

Mindest-Untermaß UNS
Der Elektroden-Durchmesser muss mindestens um das Mindest-
Untermaß UNS kleiner sein als der Senkungs-Durchmesser.
Schruppen
Das Mindest-Untermaß UNS ergibt sich aus dem diametralen Spalt
2G und der maximalen Rauhtiefe Rmax.
Schlichten, Polieren
Das Mindest-Untermaß UNS ist gleich dem diametralen Spalt 2G,
die maximale Rauhtiefe Rmax ist beim Schlichten vernachlässigbar
klein.
Wahl des tatsächlichen Untermaßes UM
Einfache Senkung (Bewegung nur in Elektroden-Achse):
UNS = UM
Bahnerodieren, Erodieren mit Zyklus Scheibe
(Bewegung der Elektrode in allen Achsen): UM ³ UNS
Hilfs-Parameter AUX 1, AUX 2, ...AUX 6
G
R
max
UM
2
UNS
2
e
=
Der Maschinenhersteller kann bis zu 6 Hilfs-Parameter
(engl.: auxiliary parameters) definieren. Beachten Sie Ihr
Maschinen-Handbuch.
