Bearbeitungszyklen: Abzeilen
1
0
.2 3D-D
A
TEN ABARBEITEN (Zyklus 30, DIN/ISO: G60)

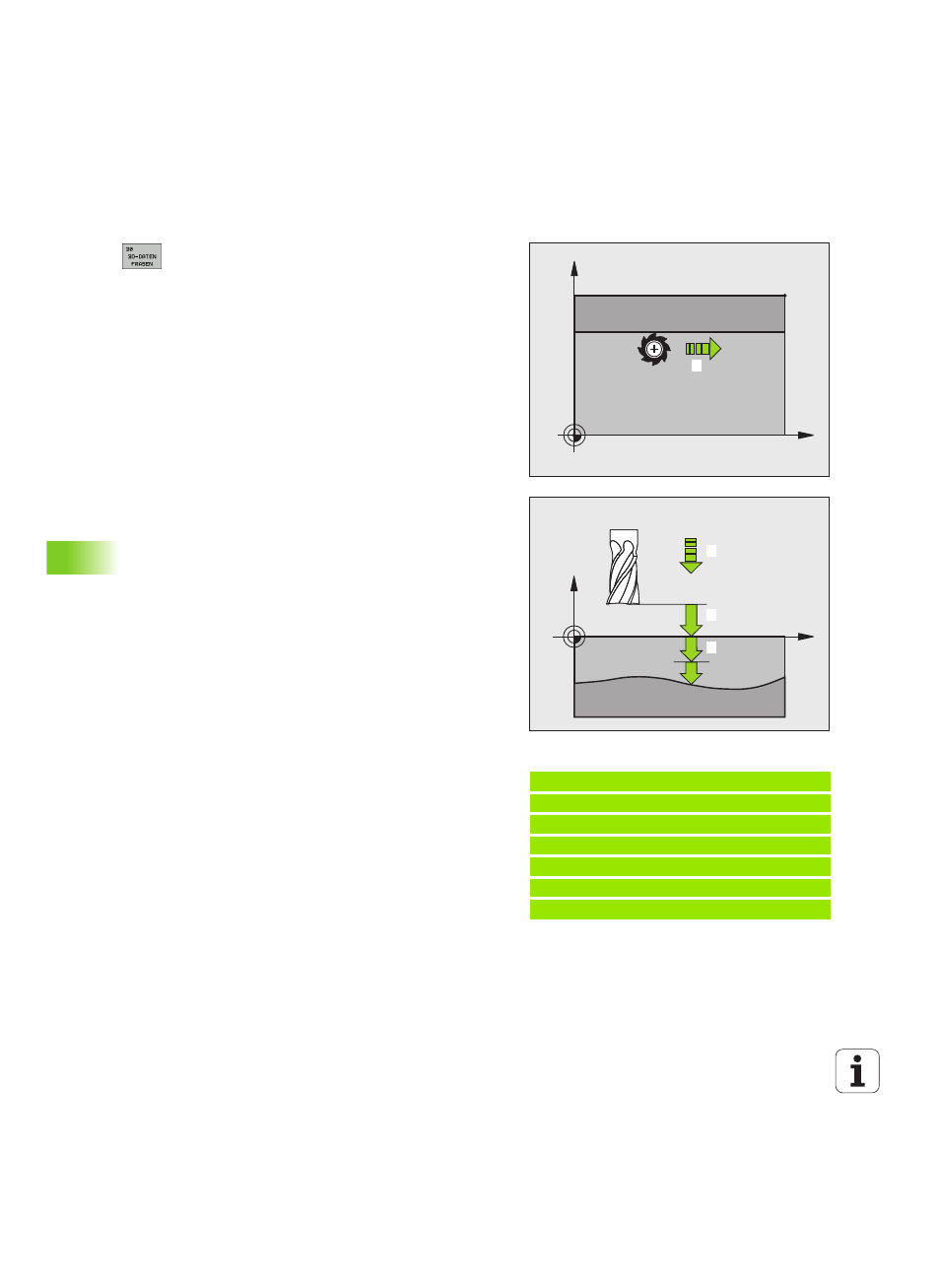

Zyklusparameter
U
Datei-Name 3D-Daten
: Name des Programmes
eingeben, in der die Konturdaten gespeichert sind;
wenn die Datei nicht im aktuellen Verzeichnis steht,
kompletten Pfad eingeben. Maximal 254 Zeichen
eingebbar
U
MIN-Punkt Bereich
: Minimal-Punkt (X-, Y- und Z-
Koordinate) des Bereichs, in dem gefräst werden soll.
Eingabebereich -99999,9999 bis 99999,9999
U
MAX-Punkt Bereich
: Maximal-Punkt (X-, Y- und Z-
Koordinate) des Bereichs, in dem gefräst werden soll.
Eingabebereich -99999,9999 bis 99999,9999
U
Sicherheits-Abstand
1
(inkremental): Abstand
zwischen Werkzeugspitze und Werkstück-
Oberfläche bei Eilgang-Bewegungen. Eingabebereich
0 bis 99999,9999
U
Zustell-Tiefe
2
(inkremental): Maß, um welches das
Werkzeug jeweils zugestellt wird. Eingabebereich
-99999,9999 bis 99999,9999
U
Vorschub Tiefenzustellung
3
:
Verfahrgeschwindigkeit des Werkzeugs beim
Eintauchen in mm/min. Eingabebereich 0 bis
99999,999 alternativ FAUTO
U
Vorschub Fräsen
4
: Verfahrgeschwindigkeit des
Werkzeugs beim Fräsen in mm/min. Eingabebereich
0 bis 99999,9999 alternativ FAUTO
U
Zusatz-Funktion M
: Optionale Eingabe von bis zu zwei
Zusatz-Funktionen, z.B. M13. Eingabebereich 0 bis
999
Beispiel: NC-Sätze
64 CYCL DEF 30.0 3D-DATEN ABARBEITEN
65 CYCL DEF 30.1 PGM DIGIT.: BSP.H
66 CYCL DEF 30.2 X+0 Y+0 Z-20
67 CYCL DEF 30.3 X+100 Y+100 Z+0
68 CYCL DEF 30.4 ABST 2
69 CYCL DEF 30.5 ZUSTLG +5 F100
70 CYCL DEF 30.6 F350 M8
4
Y
X
MIN
MAX
X
Z
1
2
3
