422 Tastsystemzyklen: Werkstücke automatisch kontrollieren
16.12 MESSEN L
O
CHKREIS (Zyklus
430, DIN/ISO: G430)
16.12 MESSEN LOCHKREIS
(Zyklus 430, DIN/ISO: G430)
Zyklusablauf

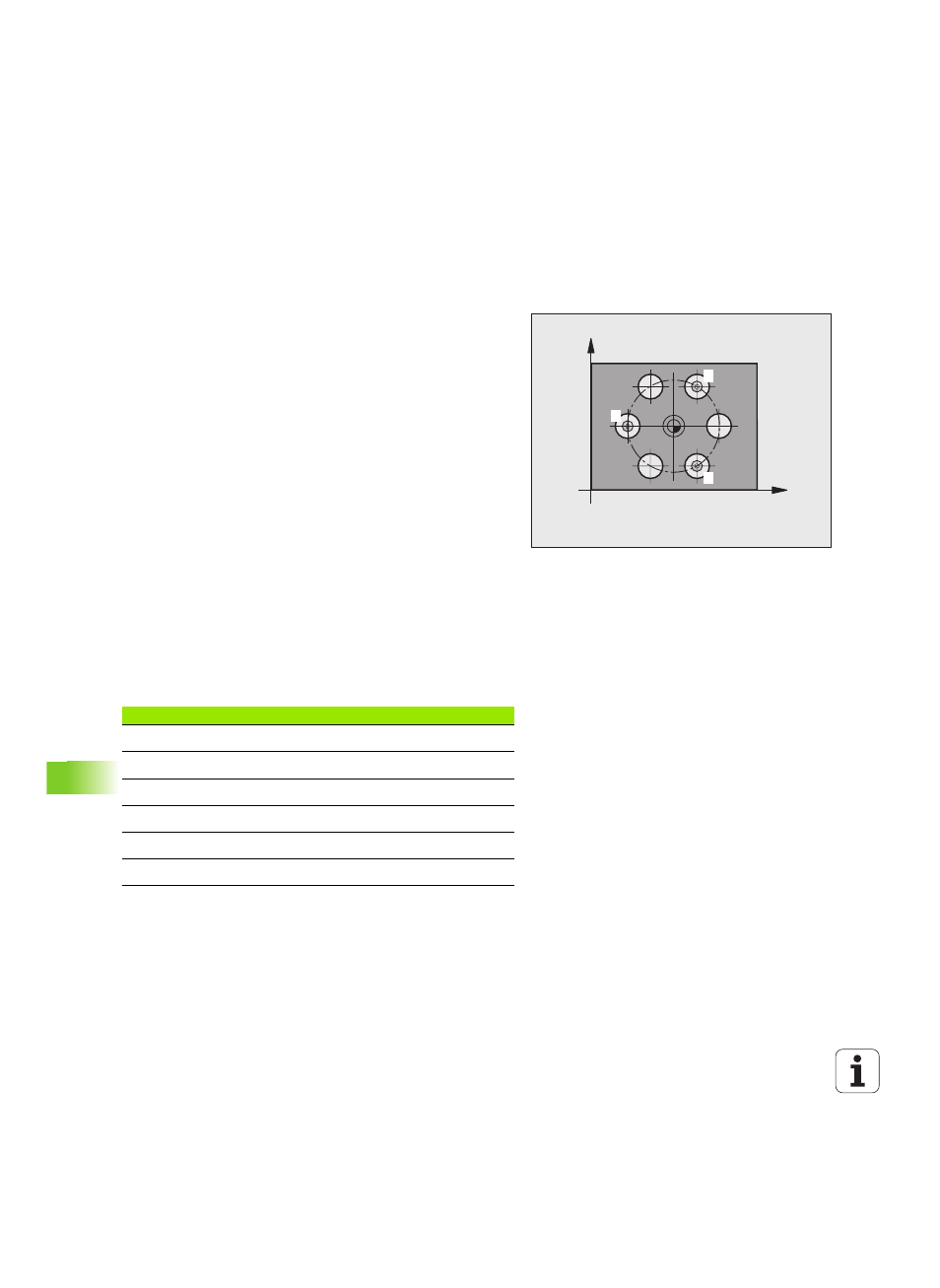

Der Tastsystem-Zyklus 430 ermittelt den Mittelpunkt und den
Durchmesser eines Lochkreises durch Messung dreier Bohrungen.
Wenn Sie die entsprechenden Toleranzwerte im Zyklus definieren,
führt die TNC einen Soll-Istwertvergleich durch und legt die
Abweichung in Systemparametern ab.
1 Die TNC positioniert das Tastsystem mit Eilvorschub (Wert aus
MP6150 bzw. MP6361) und mit Positionierlogik (siehe
„Tastsystemzyklen abarbeiten” auf Seite 308) auf den
eingegebenen Mittelpunkt der ersten Bohrung
1
2 Anschließend fährt das Tastsystem auf die eingegebene
Messhöhe und erfasst durch vier Antastungen den ersten
Bohrungs-Mittelpunkt
3 Anschließend fährt das Tastsystem zurück auf die Sichere Höhe
und positioniert auf den eingegebenen Mittelpunkt der zweiten
Bohrung
2
4 Die TNC fährt das Tastsystem auf die eingegebene Messhöhe und
erfasst durch vier Antastungen den zweiten Bohrungs-Mittelpunkt
5 Anschließend fährt das Tastsystem zurück auf die Sichere Höhe
und positioniert auf den eingegebenen Mittelpunkt der dritten
Bohrung
3
6 Die TNC fährt das Tastsystem auf die eingegebene Messhöhe und
erfasst durch vier Antastungen den dritten Bohrungs-Mittelpunkt
7 Abschließend positioniert die TNC das Tastsystem zurück auf die
Sichere Höhe und speichert die Istwerte und die Abweichungen in
folgenden Q-Parametern:
X
Y
1
2
3
Parameter-Nummer Bedeutung
Q151 Istwert Mitte Hauptachse
Q152 Istwert Mitte Nebenachse
Q153 Istwert Lochkreis-Durchmesser
Q161 Abweichung Mitte Hauptachse
Q162 Abweichung Mitte Nebenachse
Q163 Abweichung Lochkreis-Durchmesser
