16.7 MESSEN RECHTECK INNEN
(Zyklus 423, DIN/ISO: G423)
16.7 MESSEN RECHTECK INNEN
(Zyklus 423, DIN/ISO: G423)

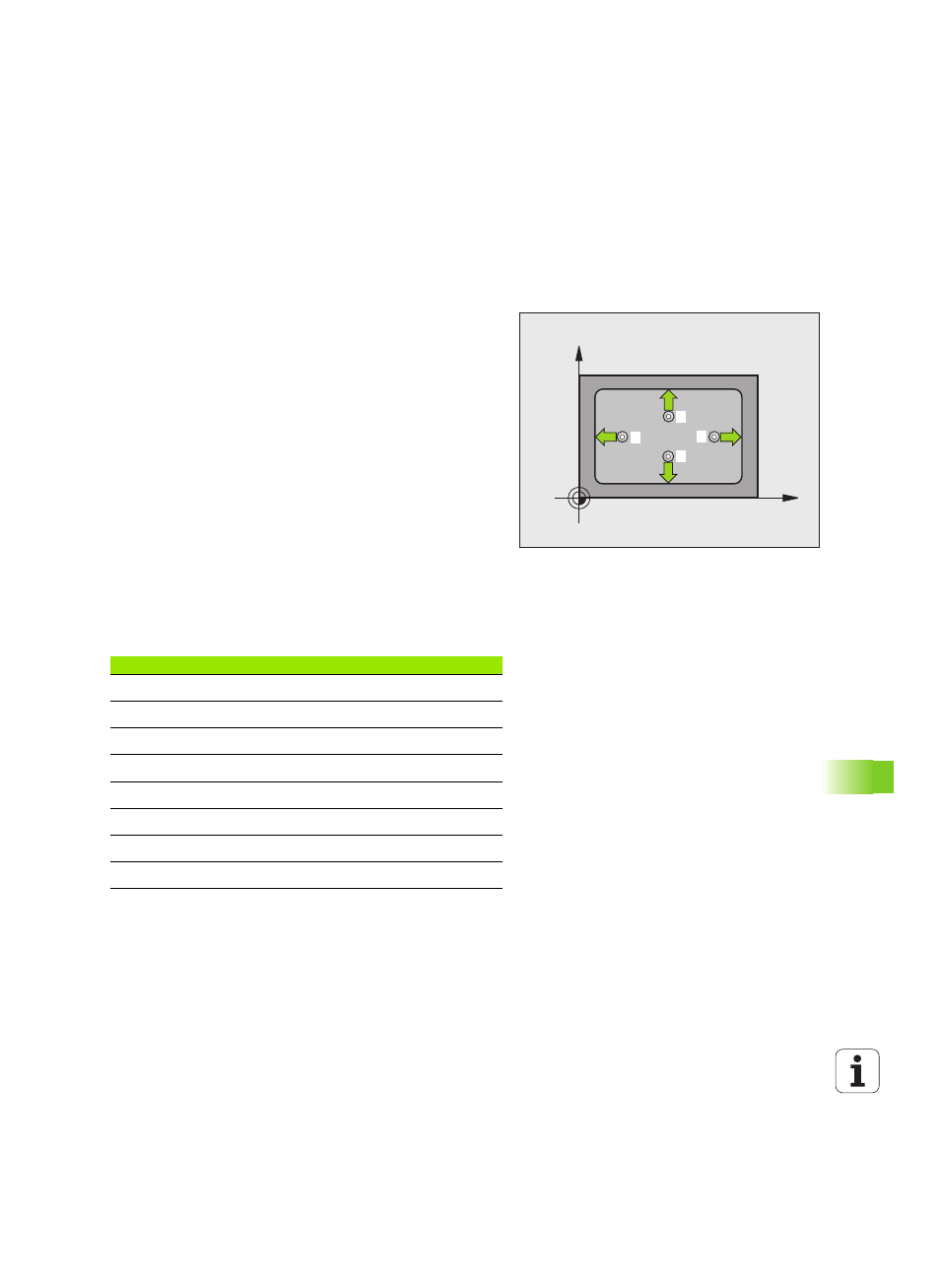

Zyklusablauf
Der Tastsystem-Zyklus 423 ermittelt den Mittelpunkt sowie Länge
und Breite einer Rechtecktasche. Wenn Sie die entsprechenden
Toleranzwerte im Zyklus definieren, führt die TNC einen Soll-
Istwertvergleich durch und legt die Abweichungen in
Systemparametern ab.
1
Die TNC positioniert das Tastsystem mit Eilvorschub (Wert aus
MP6150 bzw. MP6361) und mit Positionierlogik (siehe
„Tastsystemzyklen abarbeiten” auf Seite 308) zum Antastpunkt
1
.
Die TNC berechnet die Antastpunkte aus den Angaben im Zyklus
und dem Sicherheits-Abstand aus MP6140
2
Anschließend fährt das Tastsystem auf die eingegebene
Messhöhe und führt den ersten Antast-Vorgang mit Antast-
Vorschub (MP6120 bzw. MP6360) durch
3
Danach fährt das Tastsystem entweder achsparallel auf Messhöhe
oder linear auf Sicherer Höhe zum nächsten Antastpunkt
2
und
führt dort den zweiten Antast-Vorgang durch
4
Die TNC positioniert das Tastsystem zum Antastpunkt
3
und
danach zum Antastpunkt
4
und führt dort den dritten bzw. vierten
Antast-Vorgang durch
5
Abschließend positioniert die TNC das Tastsystem zurück auf die
Sichere Höhe und speichert die Istwerte und die Abweichungen in
folgenden Q-Parametern:
X
Y
1
2
3
4
Parameter-Nummer
Bedeutung
Q151 Istwert
Mitte
Hauptachse
Q152
Istwert Mitte Nebenachse
Q154
Istwert Seiten-Länge Hauptachse
Q155
Istwert Seiten-Länge Nebenachse
Q161
Abweichung Mitte Hauptachse
Q162
Abweichung Mitte Nebenachse
Q164
Abweichung Seiten-Länge Hauptachse
Q165
Abweichung Seiten-Länge Nebenachse
