416 Tastsystemzyklen: Werkstücke automatisch kontrollieren
16.1
0
MESSEN S
TEG A
U
SSEN
(Zyklus 426, DIN/ISO: G426)
16.10 MESSEN STEG AUSSEN
(Zyklus 426, DIN/ISO: G426)
Zyklusablauf

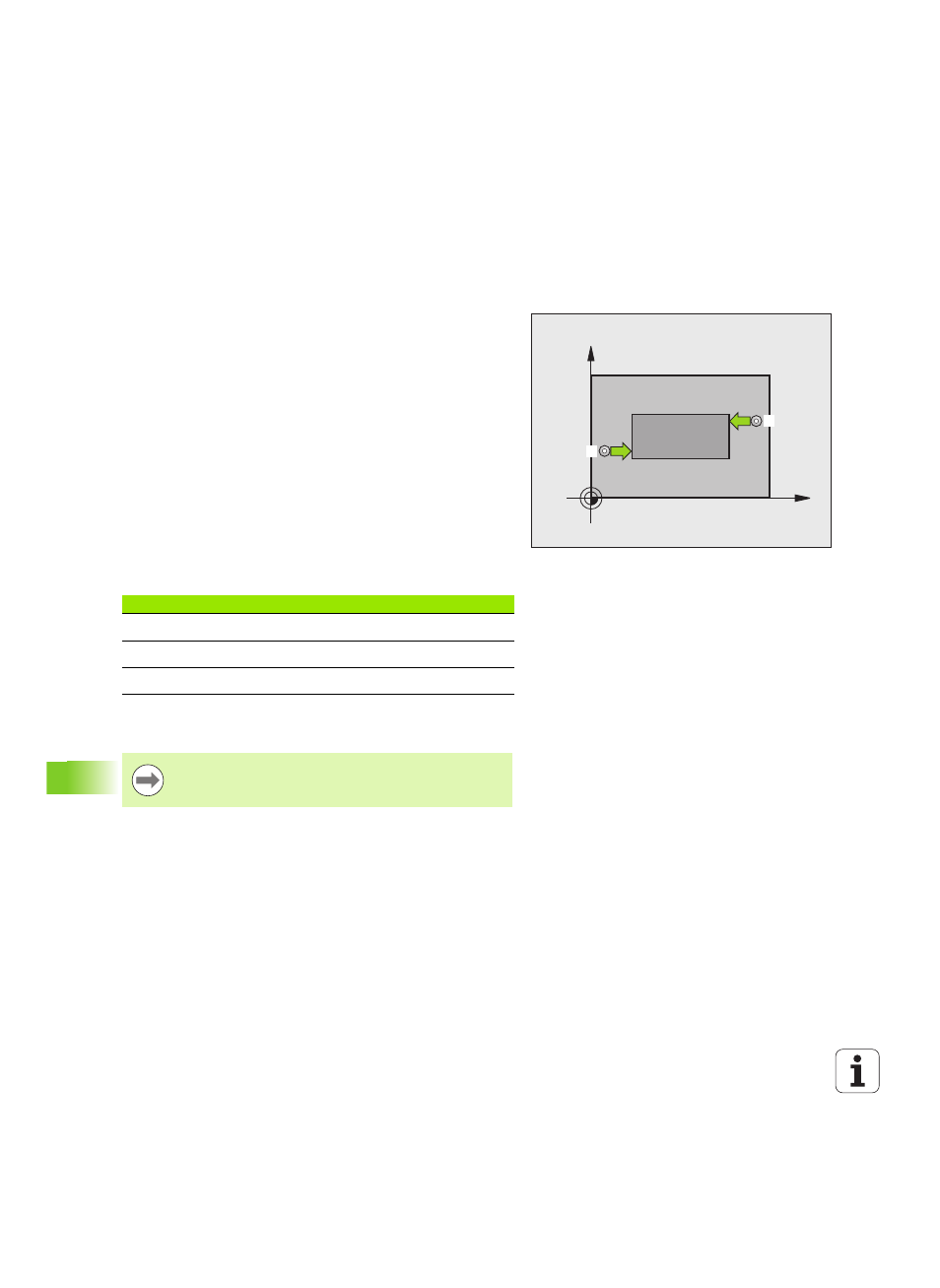

Der Tastsystem-Zyklus 426 ermittelt die Lage und die Breite eines
Steges. Wenn Sie die entsprechenden Toleranzwerte im Zyklus
definieren, führt die TNC einen Soll-Istwertvergleich durch und legt die
Abweichung in Systemparametern ab.
1 Die TNC positioniert das Tastsystem mit Eilvorschub (Wert aus
MP6150 bzw. MP6361) und mit Positionierlogik (siehe
„Tastsystemzyklen abarbeiten” auf Seite 308) zum Antastpunkt
1 .
Die TNC berechnet die Antastpunkte aus den Angaben im Zyklus
und dem Sicherheits-Abstand aus MP6140
2 Anschließend fährt das Tastsystem auf die eingegebene
Messhöhe und führt den ersten Antast-Vorgang mit Antast-
Vorschub (MP6120 bzw. MP6360) durch. 1. Antastung immer in
negative Richtung der programmierten Achse
3 Danach fährt das Tastsystem auf sicherer Höhe zum nächsten
Antastpunkt und führt dort den zweiten Antast-Vorgang durch
4 Abschließend positioniert die TNC das Tastsystem zurück auf die
Sichere Höhe und speichert die Istwerte und die Abweichung in
folgenden Q-Parametern:
Beim Programmieren beachten!
X
Y
1
2
Parameter-Nummer Bedeutung
Q156 Istwert gemessene Länge
Q157 Istwert Lage Mittelachse
Q166 Abweichung der gemessenen Länge
Vor der Zyklus-Definition müssen Sie einen Werkzeug-
Aufruf zur Definition der Tastsystem-Achse programmiert
haben.
