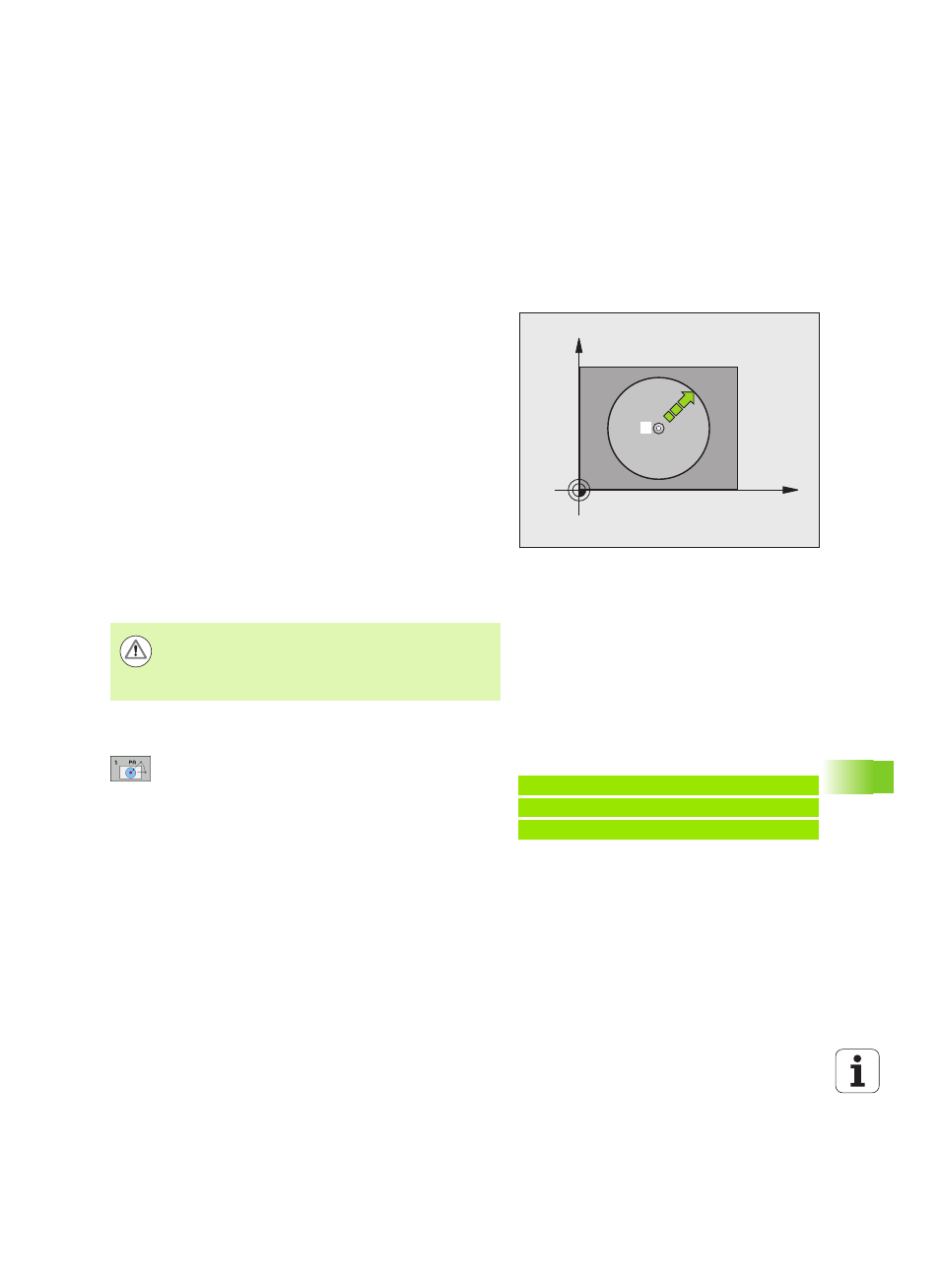

16.3 BEZUGSEBENE P
o
lar (Zyklus 1, DIN/ISO)
16.3 BEZUGSEBENE Polar (Zyklus 1,
DIN/ISO)
Zyklusablauf
Der Tastsystem-Zyklus 1 ermittelt in einer beliebigen Antast-Richtung
eine beliebige Position am Werkstück.
1 Das Tastsystem fährt in einer 3D-Bewegung mit Eilvorschub (Wert
aus MP6150 bzw. MP6361) die im Zyklus programmierte
Vorposition
1 an
2 Anschließend führt das Tastsystem den Antast-Vorgang mit
Antast-Vorschub (MP6120 bzw. MP6360) durch. Beim
Antastvorgang verfährt die TNC gleichzeitig in 2 Achsen (abhängig
vom Antast-Winkel) Die Antast-Richtung ist über Polarwinkel im
Zyklus festzulegen
3 Nachdem die TNC die Position erfasst hat, fährt das Tastsystem
zurück auf den Startpunkt des Antast-Vorgangs. Die Koordinaten
der Position, an der sich das Tastsystem zum Zeitpunkt des
Schaltsignals befindet, speichert die TNC in den Parametern Q115
bis Q119.
Beim Programmieren beachten!
Zyklusparameter
U Antast-Achse : Antast-Achse mit Achswahl-Taste oder
über die ASCII-Tastatur eingeben. Mit Taste ENT
bestätigen. Eingabebereich X, Y oder Z
U Antast-Winkel : Winkel bezogen auf die Antast-Achse,
in der das Tastsystem verfahren soll. Eingabebereich
-180,0000 bis 180,0000
U Positions-Sollwert : Über die Achswahl-Tasten oder
über die ASCII-Tastatur alle Koordinaten für das
Vorpositionieren des Tastsystems eingeben.
Eingabebereich -99999,9999 bis 99999,9999
U Eingabe abschließen: Taste ENT drücken
X
Y
1
Achtung Kollisionsgefahr!
Tastsystem so vorpositionieren, dass eine Kollision beim
Anfahren der programmierten Vorposition vermieden
wird.
Beispiel: NC-Sätze
67 TCH PROBE 1.0 BEZUGSEBENE POLAR
68 TCH PROBE 1.1 X WINKLE: +30
69 TCH PROBE 1.2 X+5 Y+0 Z-5
