346 Tastsystemzyklen: Bezugspunkte automatisch erfassen
15.5 BEZUGSPUNKT RECHTECK A
U
SSEN (Zyklus 41
1, DIN/ISO: G41
1
)
15.5 BEZUGSPUNKT RECHTECK
AUSSEN (Zyklus 411, DIN/ISO:
G411)
Zyklusablauf
Der Tastsystem-Zyklus 411 ermittelt den Mittelpunkt eines
Rechteckzapfens und setzt diesen Mittelpunkt als Bezugspunkt.
Wahlweise kann die TNC den Mittelpunkt auch in eine Nullpunkt- oder
Preset-Tabelle schreiben.
1 Die TNC positioniert das Tastsystem mit Eilvorschub (Wert aus
MP6150 bzw. MP6361) und mit Positionierlogik (siehe
„Tastsystemzyklen abarbeiten” auf Seite 308) zum Antastpunkt
1 .
Die TNC berechnet die Antastpunkte aus den Angaben im Zyklus
und dem Sicherheits-Abstand aus MP6140
2 Anschließend fährt das Tastsystem auf die eingegebene
Messhöhe und führt den ersten Antast-Vorgang mit Antast-
Vorschub (MP6120 bzw. MP6360) durch
3 Danach fährt das Tastsystem entweder achsparallel auf Messhöhe
oder linear auf Sicherer Höhe zum nächsten Antastpunkt
2 und
führt dort den zweiten Antast-Vorgang durch
4 Die TNC positioniert das Tastsystem zum Antastpunkt 3 und
danach zum Antastpunkt 4 und führt dort den dritten bzw. vierten
Antast-Vorgang durch
5 Abschließend positioniert die TNC das Tastsystem zurück auf die
Sichere Höhe und verarbeitet den ermittelten Bezugspunkt in
Abhängigkeit der Zyklusparameter Q303 und Q305 (siehe
„Berechneten Bezugspunkt speichern” auf Seite 334)
6 Wenn gewünscht, ermittelt die TNC anschließend in einem
separaten Antast-Vorgang noch den Bezugspunkt in der
Tastsystem-Achse und speichert die Istwerte in folgenden Q-
Parametern ab

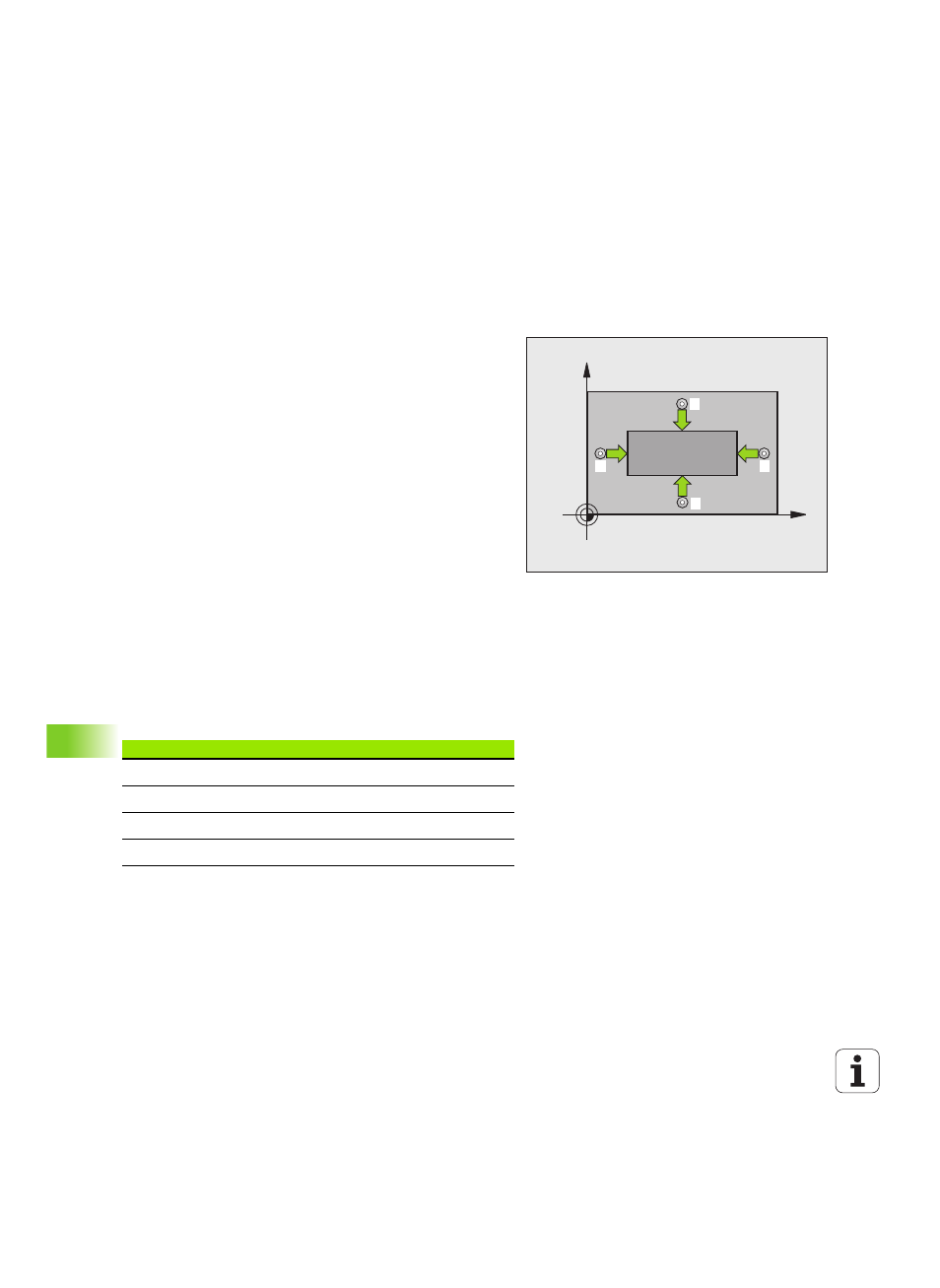

X
Y
1
2
4
3
Parameter-Nummer Bedeutung
Q151 Istwert Mitte Hauptachse
Q152 Istwert Mitte Nebenachse
Q154 Istwert Seiten-Länge Hauptachse
Q155 Istwert Seiten-Länge Nebenachse
