HEIDENHAIN iTNC 530 191
5.2
W
er
kz
eug-D
at
en

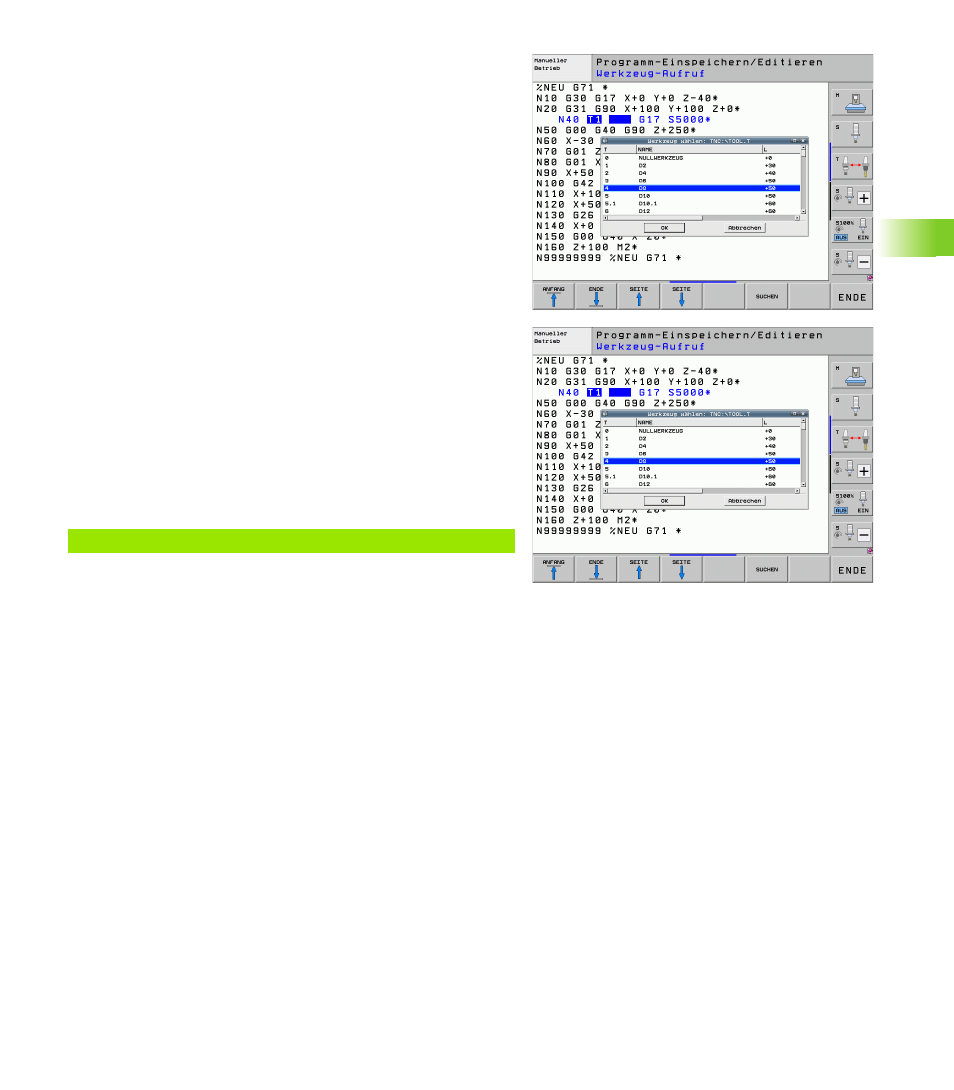

Werkzeugdaten im Auswahlfenster editieren
Im Überblendfenster zur Werkzeugauswahl können Sie die
angezeigten Werkzeugdaten auch editieren:

Per Pfeiltasten die Zeile und anschließend die Spalte des zu
editierenden Wertes wählen: Der hellblaue Rahmen kennzeichnet
das editierbare Feld
 Softkey EDITIEREN auf EIN stellen, gewünschten Wert eingeben
und mit Taste ENT bestätigen
 Bei Bedarf weitere Spalten wählen und zuvor beschriebene
Vorgehensweise erneut durchführen
 Gewähltes Werkzeug mit Taste ENT ins Programm übernehmen
Nach Werkzeugnamen im Auswahlfenster suchen
Im Überblendfenster zur Werkzeugauswahl können Sie nach
Werkzeugnamen suchen:
 Softkey SUCHEN drücken
 Gewünschten Werkzeugnamen eingeben und mit Taste ENT
bestätigen: Die TNC setzt das Hellfeld auf die nächste Zeile, in der
der gesuchte Werkzeugname vorkommt
Beispiel: Werkzeug-Aufruf
Aufgerufen wird Werkzeug Nummer 5 in der Werkzeugachse Z mit
der Spindeldrehzahl 2500 U/min und einem Vorschub von 350
mm/min. Das Aufmaß für die Werkzeug-Länge und den Werkzeug-
Radius 2 beträgt 0,2 bzw. 0,05 mm, das Untermaß für den Werkzeug-
Radius 1 mm.
Das D vor L und R steht für Delta-Wert.
Vorauswahl bei Werkzeug-Tabellen
Wenn Sie Werkzeug-Tabellen einsetzen, dann treffen Sie mit einem
G51
-Satz eine Vorauswahl für das nächste einzusetzende Werkzeug.
Dazu geben Sie die Werkzeug-Nummer bzw. einen Q-Parameter ein,
oder einen Werkzeug-Namen in Anführungszeichen.
N20 T 5.2 G17 S2500 DL+0.2 DR-1
