504 Handbetrieb und Einrichten
14.6 T
astsyst
em k
alibr
ier
en
Wirksamen Radius kalibrieren und Tastsystem-
Mittenversatz ausgleichen
Die Tastsystem-Achse fällt normalerweise nicht genau mit der
Spindelachse zusammen. Die Kalibrier-Funktion erfasst den Versatz
zwischen Tastsystem-Achse und Spindelachse und gleicht ihn
rechnerisch aus.
Abhängig von der Einstellung des Maschinen-Parameters 6165
(Spindelnachführung aktiv/inaktiv) läuft die Kalibrier-Routine
unterschiedlich ab. Während bei aktiver Spindelnachführung der
Kalibriervorgang mit einem einzigen NC-Start abläuft, können Sie bei
inaktiver Spindelnachführung entscheiden, ob Sie den Mittenversatz
kalibrieren wollen oder nicht.
Bei der Mittenversatz-Kalibrierung dreht die TNC das Tastsystem um
180°. Die Drehung wird durch eine Zusatz-Funktion ausgelöst, die der
Maschinenhersteller im Maschinen-Parameter 6160 festlegt.
Gehen Sie beim manuellen Kalibrieren wie folgt vor:


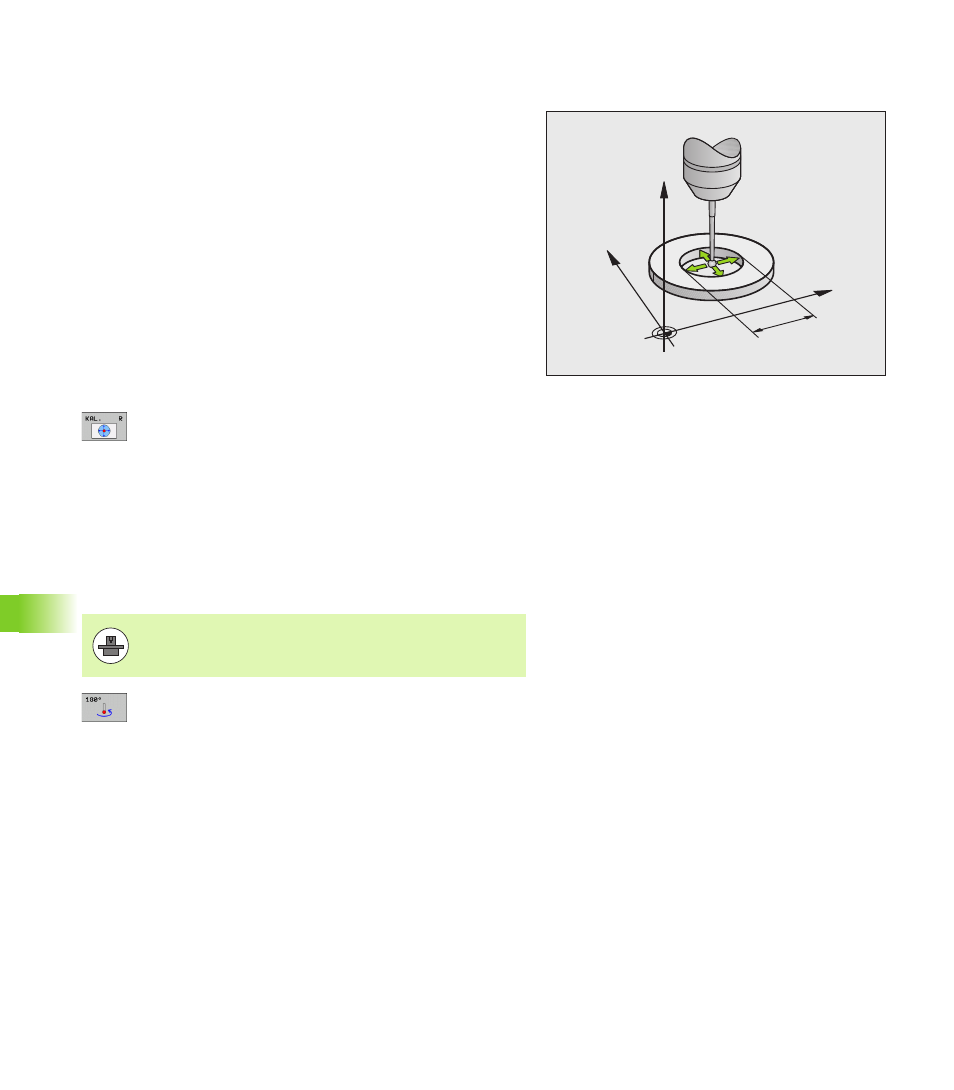

Tastkugel im Manuellen Betrieb in die Bohrung des Einstellrings
positionieren
 Kalibrier-Funktion für den Tastkugel-Radius und den
Tastsystem-Mittenversatz wählen: Softkey KAL. R
drücken
 Werkzeug-Achse wählen, Radius des Einstellrings
eingeben
 Antasten: 4x NC-Start-Taste drücken. Das Tastsystem
tastet in jede Achsrichtung eine Position der Bohrung
an und errechnet den wirksamen Tastkugel-Radius

Wenn Sie die Kalibrierfunktion jetzt beenden
möchten, dann Softkey ENDE drücken
 Tastkugel-Mittenversatz bestimmen: Softkey 180°
drücken. Die TNC dreht das Tastsystem um 180°

Antasten: 4 x NC-Start-Taste drücken. Das
Tastsystem tastet in jede Achsrichtung eine Position
in der Bohrung und errechnet den Tastsystem-
Mittenversatz
Y
X
Z
10
Um den Tastkugel-Mittenversatz zu bestimmen, muss die
TNC vom Maschinenhersteller vorbereitet sein.
Maschinenhandbuch beachten!
