HEIDENHAIN iTNC 530 337
10
.4 Zusatz-F
u
nktionen für das Bahn
ve
rh
alt
en

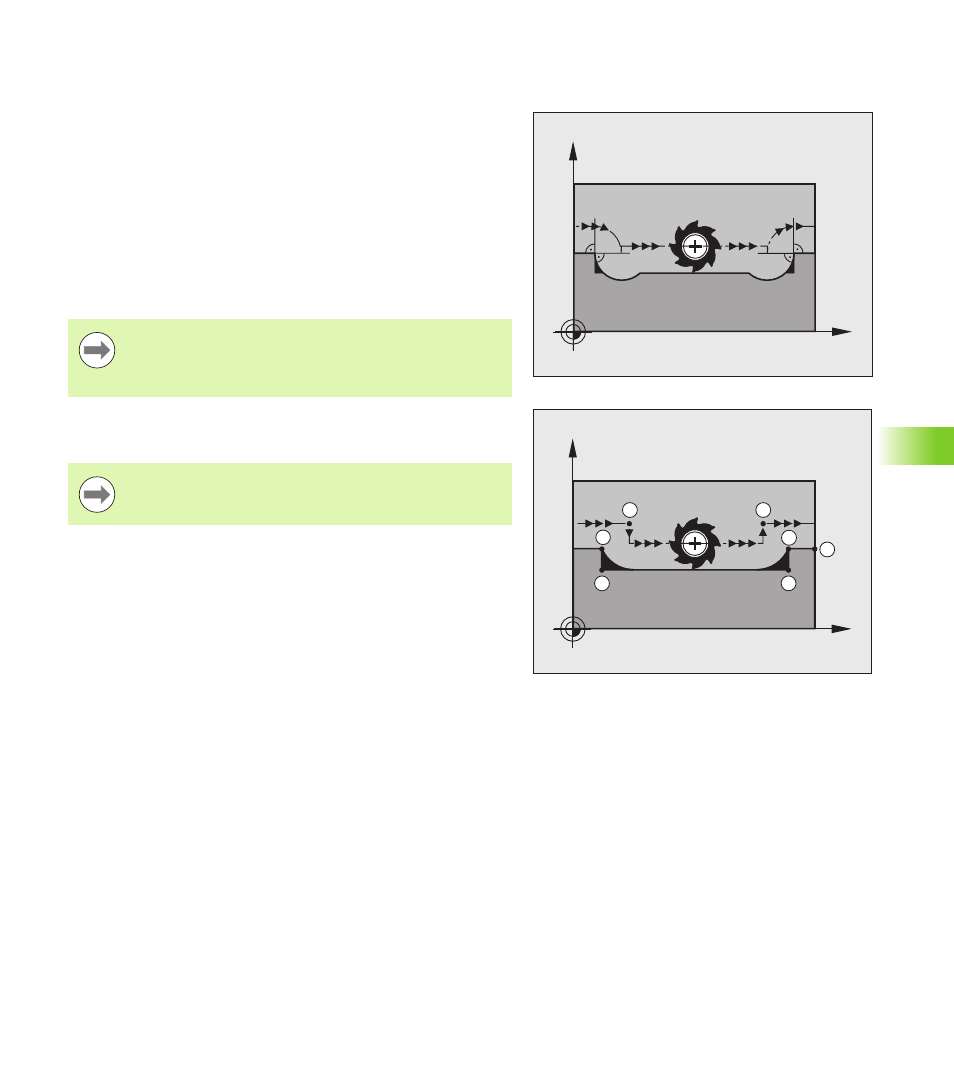

Kleine Konturstufen bearbeiten: M97
Standardverhalten
Die TNC fügt an der Außenecke einen Übergangskreis ein. Bei sehr
kleinen Konturstufen würde das Werkzeug dadurch die Kontur
beschädigen.
Die TNC unterbricht an solchen Stellen den Programmlauf und gibt die
Fehlermeldung „Werkzeug-Radius zu groß“ aus.
Verhalten mit M97
Die TNC ermittelt einen Bahnschnittpunkt für die Konturelemente –
wie bei Innenecken – und fährt das Werkzeug über diesen Punkt.
Programmieren Sie M97 in dem Satz, in dem der Außeneckpunkt
festgelegt ist.
Wirkung
M97 wirkt nur in dem Programmsatz, in dem M97 programmiert ist.
X
Y
X
Y
S
16
17
15 14
13
S
Anstelle M97 sollten Sie die wesentlich leistungsfähigere
Funktion M120 LA verwenden (siehe „Radiuskorrigierte
Kontur vorausberechnen (LOOK AHEAD): M120” auf
Seite 343)!
Die Konturecke wird mit M97 nur unvollständig bearbeitet.
Eventuell müssen Sie die Konturecke mit einem kleineren
Werkzeug nachbearbeiten.
