432 Programmieren: Mehrachsbearbeitung
12.2 Die PLANE-F
unktion: Sc
hw
enk
en der Bearbeit
ungsebene (Sof
tw
ar
e-
Option

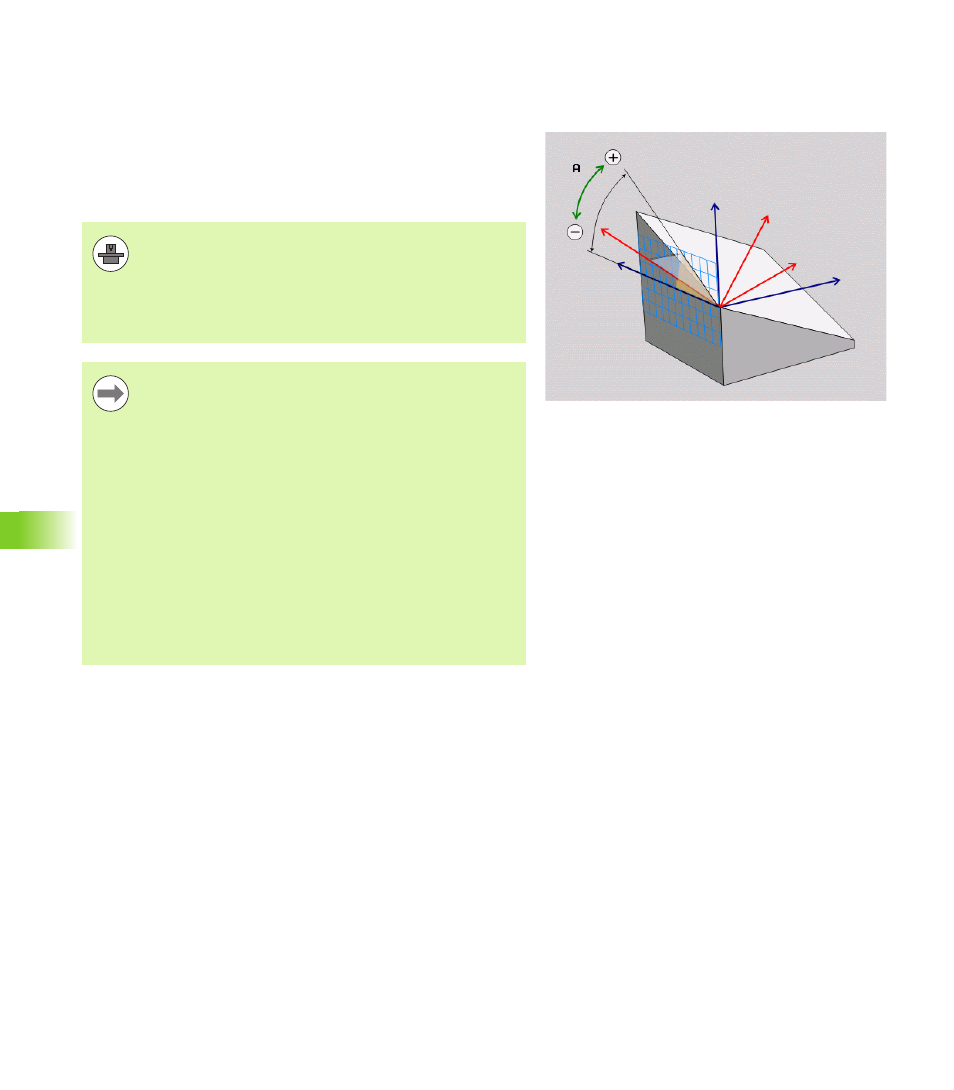

1) Bearbeitungsebene über Achswinkel:
PLANE AXIAL (FCL 3-Funktion)
Anwendung
Die Funktion PLANE AXIAL definiert sowohl die Lage der
Bearbeitungsebene als auch die Soll-Koordinaten der Drehachsen.
Insbesondere bei Maschinen mit rechtwinkligen Kinematiken und mit
Kinematiken in denen nur eine Drehachse aktiv ist, lässt sich diese
Funktion einfach einsetzen.
Die Funktion PLANE AXIAL können Sie auch dann
verwenden, wenn Sie nur eine Drehachse an Ihrer
Maschine aktiv haben.
Die Funktion PLANE RELATIV können Sie nach PLANE AXIAL
verwenden, wenn Ihre Maschine Raumwinkeldefinitionen
erlaubt. Maschinenhandbuch beachten.
Beachten Sie vor dem Programmieren
Nur Achswinkel eingeben, die tatsächlich an Ihrer
Maschine vorhanden sind, ansonsten gibt die TNC eine
Fehlermeldung aus.
Mit PLANE AXIAL definierte Drehachs-Koordinaten sind
modal wirksam. Mehrfachdefinitionen bauen also
aufeinander auf, inkrementale Eingaben sind erlaubt.
Zum Rücksetzen der Funktion PLANE AXIAL die Funktion
PLANE RESET
verwenden. Rücksetzen durch Eingabe von 0
deaktiviert PLANE AXIAL nicht.
Die Funktionen SEQ, TABLE ROT und COORD ROT haben in
Verbindung mit PLANE AXIAL keine Funktion.
Parameterbeschreibung für das Positionierverhalten:
Siehe „Positionierverhalten der PLANE-Funktion
festlegen”, Seite 434.
