246 Programmieren: Datenübernahme aus DXF-Dateien oder Klartext-Konturen
7.
1
DXF
-D
at
eien
ve
ra
rbeit
en
(Sof
tw
ar
e-Option)

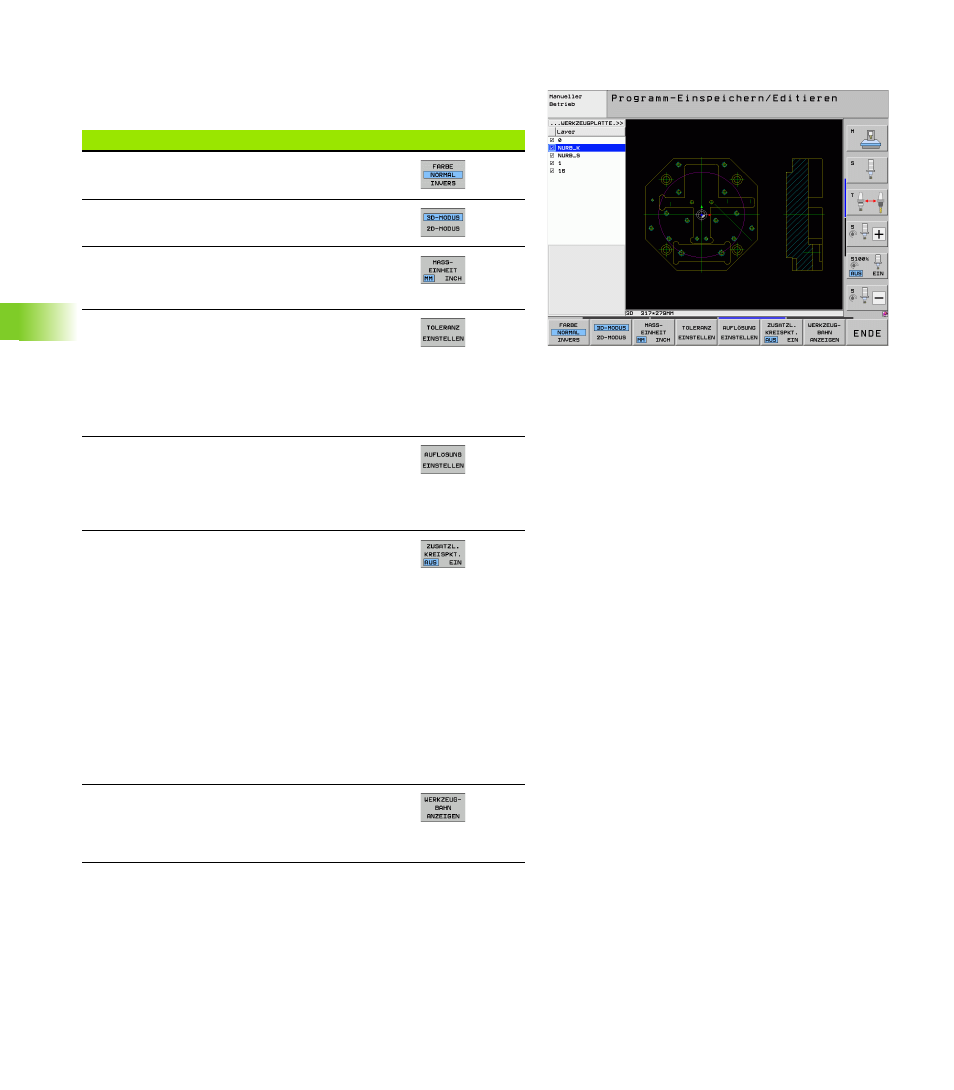

Grundeinstellungen
Auf der dritten Softkey-Leiste stehen verschiedene
Einstellmöglichkeiten zur Verfügung:
Einstellung Softkey
FARBE NORMAL/INVERS: Umschalten des
Farbschemas
3D-MODUS/2D-MODUS: Umschalten zwischen
2D- und 3D-Modus
MASSEINHEIT MM/INCH: Maßeinheit der DXF-
Datei einstellen. In dieser Maßeinheit gibt die
TNC auch das Konturprogramm aus
Toleranz einstellen: Die Toleranz legt fest, wie
weit benachbarte Konturelemente voneinander
entfernt sein dürfen. Mit der Toleranz können Sie
Ungenauigkeiten ausgleichen, die bei der
Zeichnungserstellung gemacht wurden.
Grundeinstellung ist abhängig von der
Ausdehnung der gesamten DXF-Datei
Auflösung einstellen: Die Auflösung legt fest, mit
wie viel Nachkommastellen die TNC das Kontur-
Programm erzeugen soll. Grundeinstellung:
4 Nachkommastellen (entspricht 0.1 µm
Auflösung bei aktiver Maßeinheit MM)
Modus für Punktübernahme bei Kreisen und
Teilkreisen: Modus legt fest, ob die TNC beim
Wählen von Bearbeitungspositionen mit einem
Mouse-Klick den Kreismittelpunkt direkt
übernehmen soll (AUS), oder ob die TNC
zunächst zusätzliche Kreispunkte anzeigen soll.
 AUS
Zusätzliche Kreispunkte nicht anzeigen,
Kreismittelpunkt direkt übernehmen, wenn
Sie einen Kreis oder einen Teilkreis anklicken
 EIN
Zusätzliche Kreispunkte anzeigen,
gewünschten Kreispunkt durch erneutes
Anklicken übernehmen
Modus für Punktübernahme: Festlegen, ob die
TNC beim Wählen von Bearbeitungspositionen
den Verfahrweg des Werkzeugs anzeigen soll
oder nicht.
