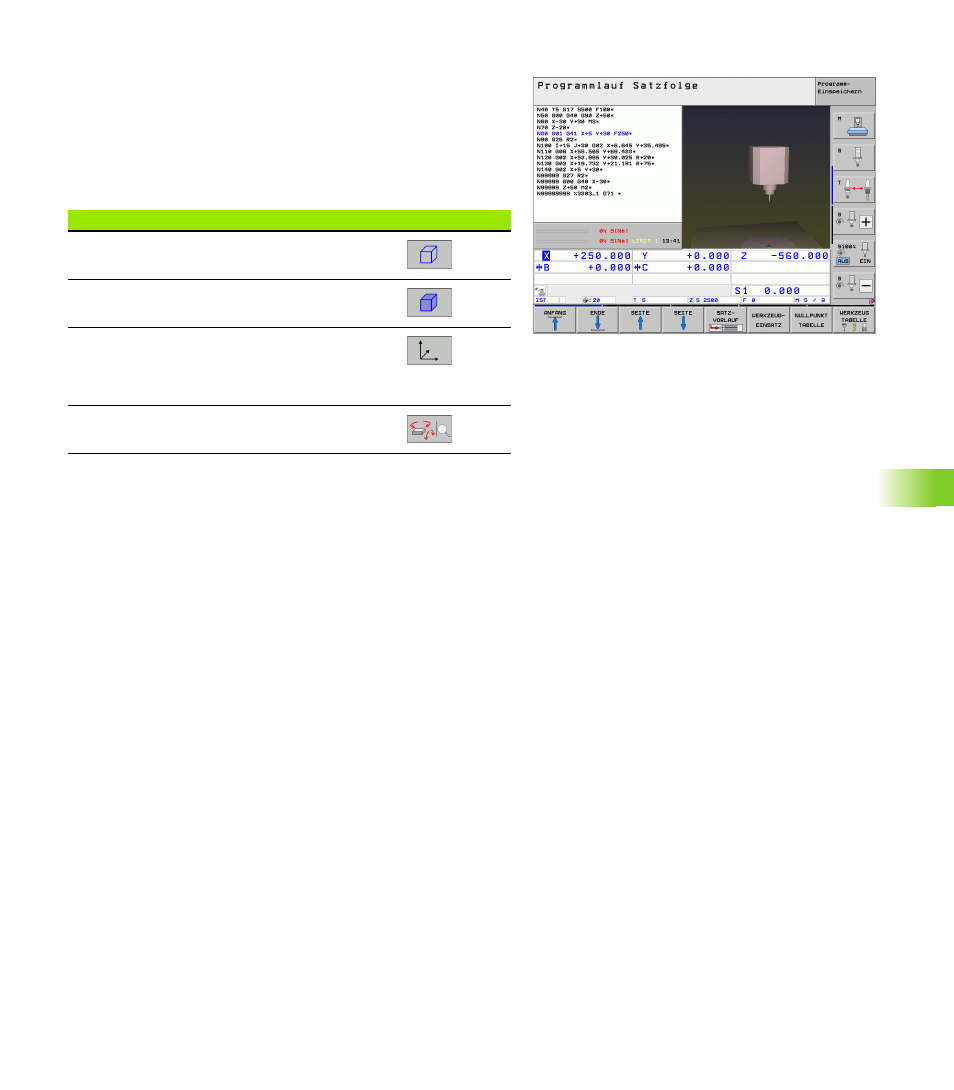

Grafische Darstellung des Schutzraumes (FCL4-
Funktion)
Über die Taste Bildschirm-Aufteilung können Sie die an Ihrer
Maschine definierten maschinenfesten Kollisionskörper und
eingemessene Spannmittel dreidimensional anzeigen lassen (siehe
„Programmlauf Satzfolge und Programmlauf Einzelsatz” auf Seite 86).
Per Softkey können Sie zwischen verschiedenen Ansichtmodi wählen:
Sie können die Grafik auch mit der Mouse bedienen. Folgende
Funktionen stehen zur Verfügung:
Um das dargestellte Modell dreidimensional zu drehen: rechte
Mouse-Taste gedrückt halten und Mouse bewegen. Nachdem Sie
die rechte Mouse-Taste losgelassen haben, orientiert die TNC das
Werkstück auf die definierte Ausrichtung
Um das dargestellte Modell zu verschieben: mittlere Mouse-Taste,
bzw. Mouse-Rad, gedrückt halten und Mouse bewegen. Die TNC
verschiebt das Modell in die entsprechende Richtung. Nachdem Sie
die mittlere Mouse-Taste losgelassen haben, verschiebt die TNC
das Modell auf die definierte Position
Um mit der Mouse einen bestimmten Bereich zu zoomen: mit
gedrückter linker Mouse-Taste den rechteckigen Zoom-Bereich
markieren, Sie können den Zoom-Bereich durch horizontales und
vertikales Bewegen der Mouse noch verschieben. Nachdem Sie die
linke Mouse-Taste losgelassen haben, vergrößert die TNC das
Werkstück auf den definierten Bereich
Um mit der Mouse schnell aus- und einzuzoomen: Mouserad vor
bzw. zurückdrehen
Doppelklick mit der rechten Mouse-Taste: Standardansicht
anwählen
Funktion
Softkey
Umschalten zwischen Drahtmodell und
Volumenansicht
Umschalten zwischen Volumenansicht und
transparenter Ansicht
Einblenden/ausblenden der
Koordinatensysteme, die durch
Transformationen in der Kinematikbeschreibung
entstehen
Funktionen zum Drehen, Rotieren und Zoomen
