HEIDENHAIN iTNC 530 219
6.3 K
ont
ur anf
ahr
en und v
er
lassen
Endpunkt
Voraussetzungen für die Wahl des Endpunkts:
 Kollisionsfrei anfahrbar
 Nahe am letzten Konturpunkt
 Konturbeschädigung ausschließen: Der optimale Endpunkt liegt in
der Verlängerung der Werkzeugbahn für die Bearbeitung des letzten
Konturelements
Beispiel

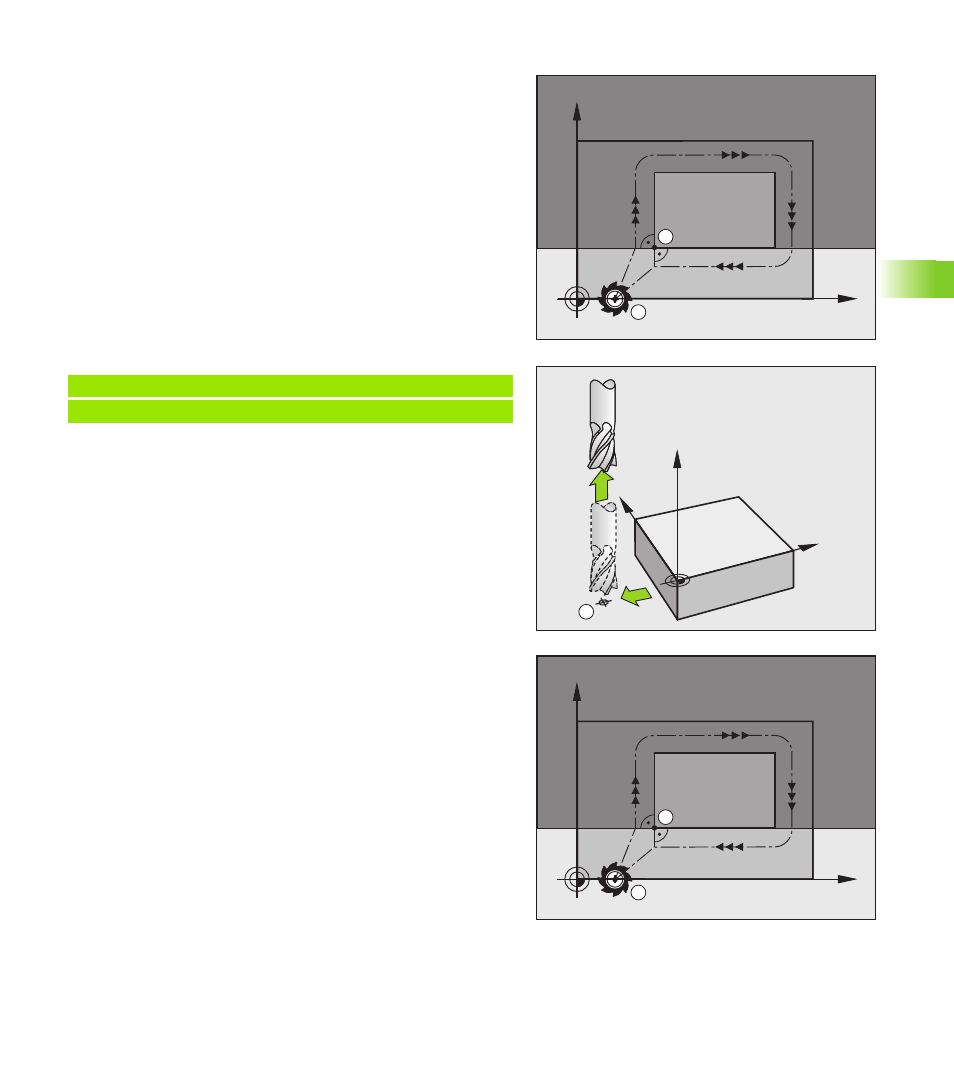

Bild rechts oben: Wenn Sie den Endpunkt im dunkelgrauen Bereich
festlegen, dann wird die Kontur beim Anfahren des Endpunkts
beschädigt.
Endpunkt in der Spindelachse verlassen:
Beim Verlassen des Endpunkts programmieren Sie die Spindelachse
separat. Siehe Bild rechts Mitte.
NC-Beispielsätze
Gemeinsamer Start- und Endpunkt
Für einen gemeinsamen Start- und Endpunkt programmieren Sie
keine Radiuskorrektur.
Konturbeschädigung ausschließen: Der optimale Startpunkt liegt
zwischen den Verlängerungen der Werkzeugbahnen für die
Bearbeitung des ersten und letzten Konturelements.
Beispiel
Bild rechts oben: Wenn Sie den Endpunkt im schraffierten Bereich
festlegen, dann wird die Kontur beim Anfahren des ersten
Konturpunktes beschädigt.
X
Y
A
E
Y
X
Z
E
N50 G00 G40 X+60 Y+70 *
N60 Z+250 *
X
Y
A
E
