HEIDENHAIN iTNC 530 93
2.4
Stat
us-Anz
eig
en

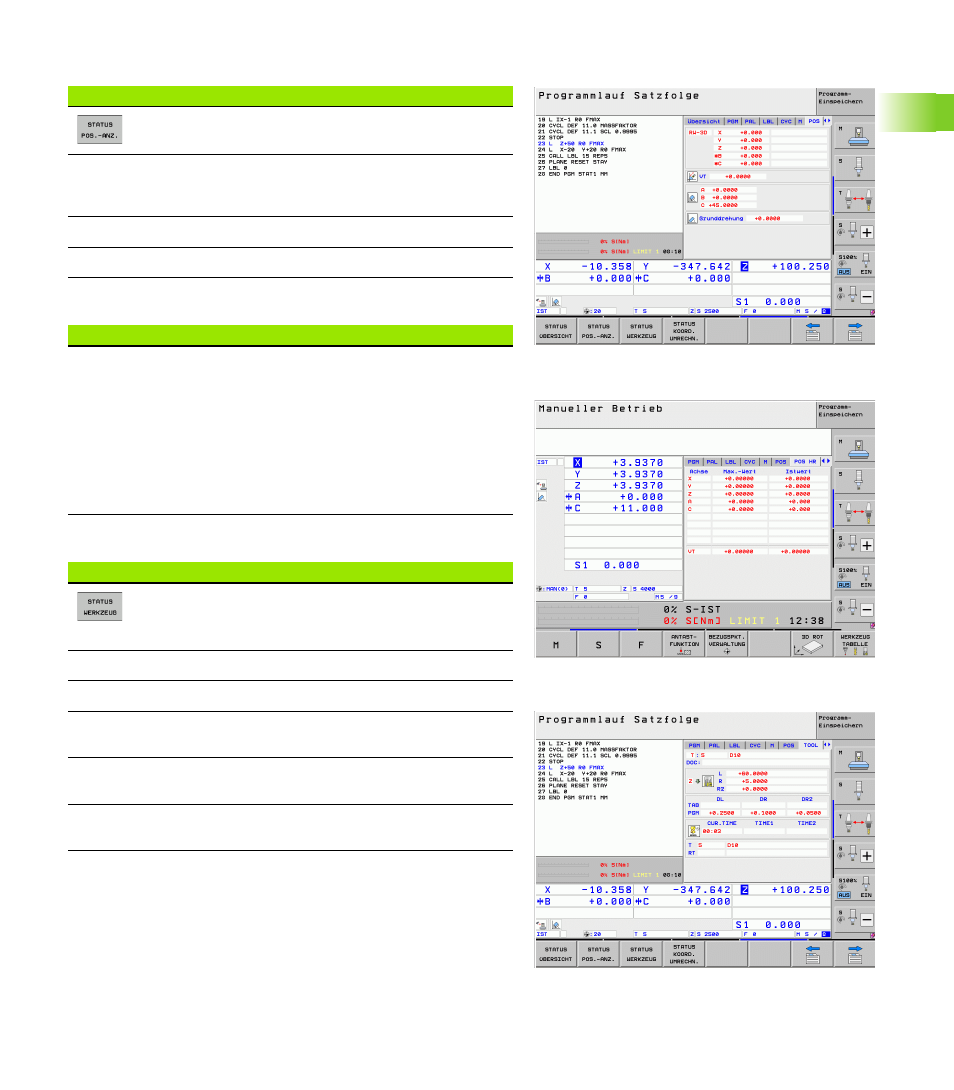

Positionen und Koordinaten (Reiter POS)
Informationen zur Handrad-Überlagerung (Reiter POS HR)
Informationen zu den Werkzeugen (Reiter TOOL)
Softkey Bedeutung
Art der Positionsanzeige, z. B. Ist-Position
In virtueller Achsrichtung VT verfahrener Wert
(nur bei Software-Option Globale
Programmeinstellungen)
Schwenkwinkel für die Bearbeitungsebene
Winkel der Grunddrehung
Softkey Bedeutung
Keine
Direktanwahl
möglich
 Anzeige Achse: Anzeige aller aktiven Achsen
der Maschine (VT = virtuelle Achse)
 Anzeige Max.-Wert:
Maximal erlaubter Verfahrweg in der
jeweiligen Achse (definiert über M118 oder
globale Programm-Einstellungen)
 Anzeige Istwert:
Tatsächlich mit Handradüberlagerung
verfahrener Wert in der jeweiligen Achse
Softkey Bedeutung
 Anzeige T: Werkzeug-Nummer und -Name
 Anzeige RT: Nummer und Name eines
Schwester-Werkzeugs
Werkzeugachse
Werkzeug-Länge und -Radien
Aufmaße (Delta-Werte) aus der der Werkzeug-
Tabelle (TAB) und dem TOOL CALL (PGM)
Standzeit, maximale Standzeit (TIME 1) und
maximale Standzeit bei TOOL CALL (TIME 2)
Anzeige des aktiven Werkzeugs und des
(nächsten) Schwester-Werkzeugs
