68 Erste Schritte mit der iTNC 530
1.
3 D
as erst
e T
eil pr
ogr
ammier
en

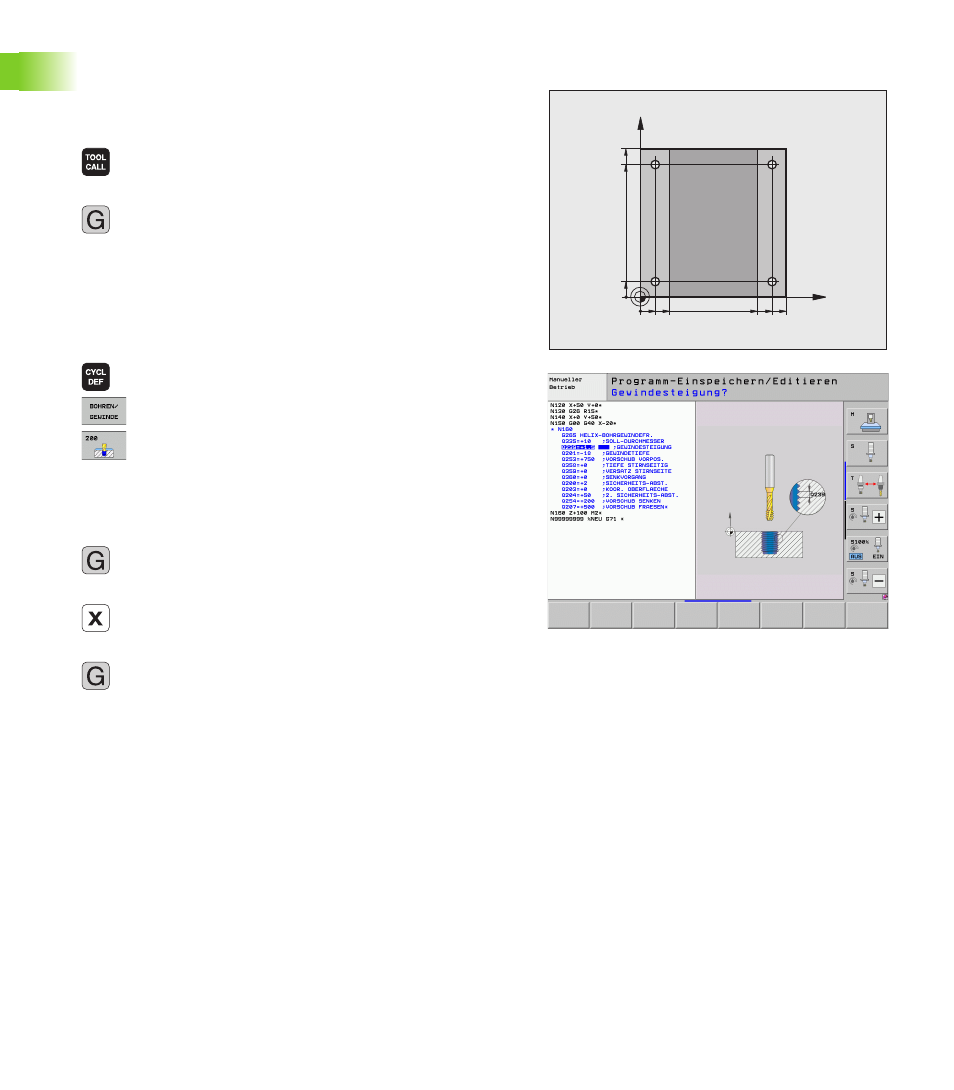

Zyklenprogramm erstellen
Die im Bild rechts dargestellten Bohrungen (Tiefe 20 mm) sollen mit
einem Standardbohrzyklus gefertigt werden. Die Rohteildefinition
haben Sie bereits erstellt.
 Werkzeug aufrufen: Geben Sie die Werkzeugdaten
ein. Bestätigen Sie die Eingabe jeweils mit der Taste
ENT, Werkzeugachse nicht vergessen

Werkzeug freifahren: Drücken Sie die orange
Achstaste Z, um in der Werkzeugachse freizufahren,
und geben den Wert für die anzufahrende Position
ein, z.B. 250. Mit Taste ENT bestätigen
 Radiuskorr.: RL/RR/keine Korr.?
mit Taste ENT
bestätigen: Keine Radiuskorrektur aktivieren
 Zusatz-Funktion M? mit Taste END bestätigen: Die
TNC speichert den eingegebenen Verfahrsatz

Zyklenmenü aufrufen
 Bohrzyklen anzeigen

Standardbohrzyklus 200 wählen: Die TNC startet den
Dialog zur Zyklusdefinition. Geben Sie die von der
TNC abgefragten Parameter Schritt für Schritt ein,
Eingabe jeweils mit Taste ENT bestätigen. Die TNC
zeigt im rechten Bildschirm zusätzlich eine Grafik an,
in der der jeweilige Zyklusparameter dargestellt ist
 Erste Bohrposition anfahren: Koordinaten der
Bohrposition eingeben, Kühlmittel und Spindel
einschalten, Zyklus mit M99 rufen
 Weitere Bohrposition anfahren: Koordinaten der
jeweiligen Bohrpositionen eingeben, Zyklus mit M99
rufen
 Werkzeug freifahren: Drücken Sie die orange
Achstaste Z, um in der Werkzeugachse freizufahren,
und geben den Wert für die anzufahrende Position
ein, z.B. 250. Mit Taste ENT bestätigen
 Radiuskorr.: RL/RR/keine Korr.?
mit Taste ENT
bestätigen: Keine Radiuskorrektur aktivieren
 Zusatz-Funktion M?
M2 für Programmende eingeben,
mit Taste END bestätigen: Die TNC speichert den
eingegebenen Verfahrsatz
X
Y
20
10
100
100
10
90
90 80
0
0
0
0
