Kapitel 2
INSTALLATIONS- UND GEBRAUCHSANLEITUNG
S.
10
Theoretische Grundlagen für die Installation Technischer Service - Alle Rechte sind der Fa. MCZ S.p.A. vorbehalten - - Vervielfältigung verboten
WICHTIG !
Sollten Zweifel an den Leistungen des vorhandenen
Rauchfangs bestehen oder die Abmessungen von den
empfohlenen abweichen, ist ein von MCZ beauftragter
Installateur anzufordern, der vor Ort mit einem
Messinstrument die Leistungen des Rauchfangs überprüft
(Messung mit einem Mikromanometer).
Die Firma MCZ s.p.a. lehnt jede Haftung für einen
fehlerhaften Betrieb des Heizkamins ab, wenn dieser auf die
Verwendung eines unzureichend bemessenen und nicht die
genannten Anforderungen erfüllenden Rauchfang
zurückzuführen ist.

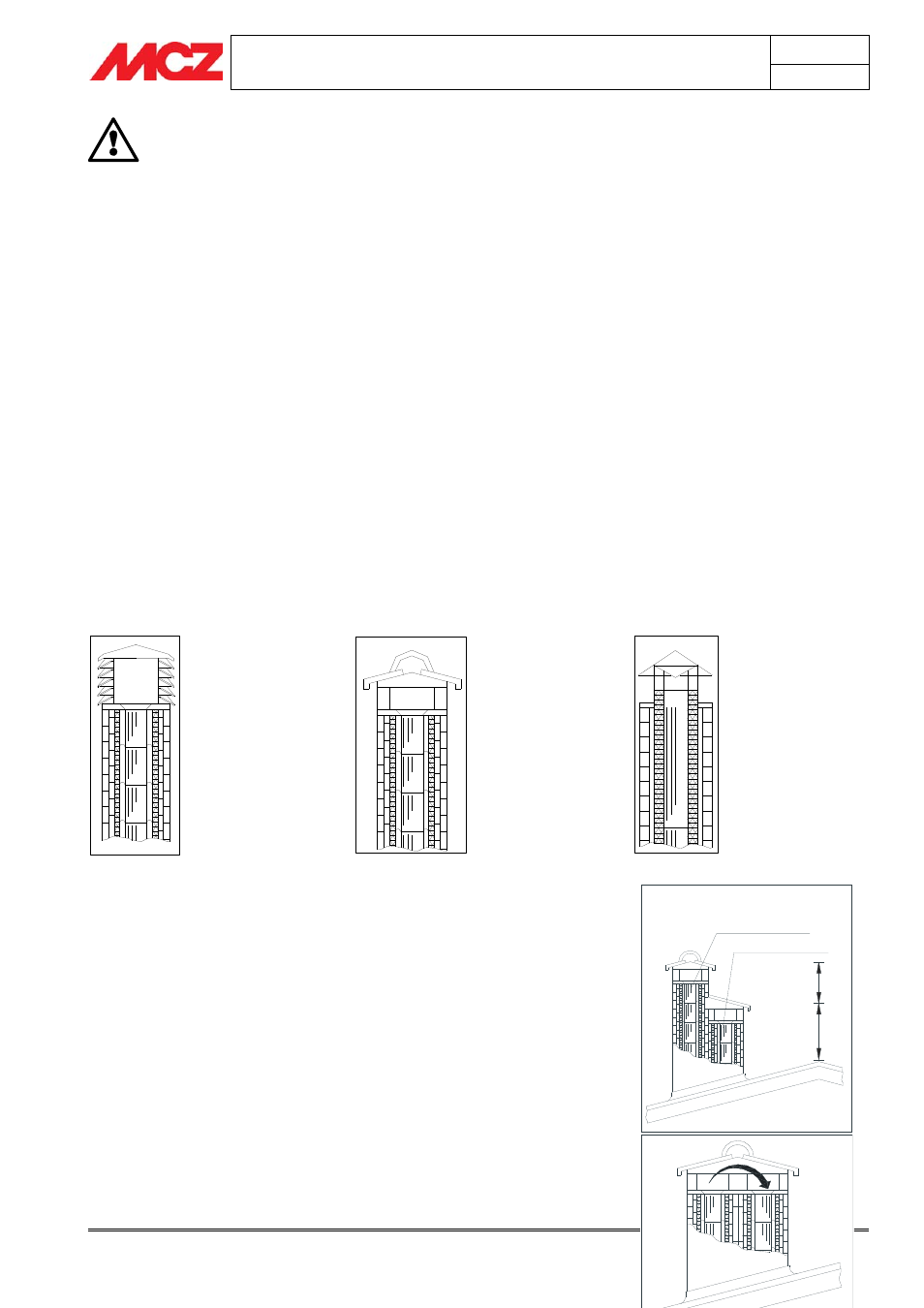

2.6. SCHORNSTEIN
Da er häufig unterschätzt wird, bildet er das letzte Hindernis für einen
einwandfreien Betrieb des “Kaminsystems”.
Der Abzug des Rauchfangs ist auch von seinem Schornstein
abhängig.
Falls dieser handwerklich gefertigt ist, ist es somit unerlässlich, dass die
Länge der vier Abzugsabschnitte mehr als dem Doppelten des
Innenquerschnitts des Rauchfangs entspricht.
Da er den Dachfirst überragen muss, ist der Schornstein dem
Wind ausgesetzt, weshalb ein industriell hergestelltes Modell
verwendet werden sollte.
Der Schornstein muss folgende Anforderungen erfüllen:
• Sein Innenquerschnitt muss dem des Kamins entsprechen.
• Sein Nutzquerschnitt am Austritt darf geringer als das
Doppelte des Innenquerschnitts des Rauchfangs sein.
• Er muss so gebaut sein, dass kein Regen, Schnee oder
Fremdkörper in den Rauchfang eindringen können.
• Die Position des Schornsteins muss eine korrekte Rauchstreuung
gewährleisten und auf jeden Fall außerhalb des
Rückflussbereichs liegen, in dem sich Gegendruck bilden könnte.
Industrieller Kamin
mit übereinander
liegenden,
vorgefertigten Teilen,
ermöglicht eine
optimale
Rauchbeseitigung.
Traditioneller,
handwerklich
hergestellter
Schornstein. Der
richtige
Abzugsquerschnitt
muss mindestens
das Zweifache des
Innenquerschnitts
des Rauchfangs
betragen, ideal wäre
das 2,5-fache.
Schornstein für
Rauchfang aus Stahl
mit internem Konus
für das Rauchleitblech.
OBER PLATTE ODER
DAUERHAFTE
BRENNBARKEIT
UNTERE PLATTE
1
m
t
0,
5
m
t
JA
