Kapitel 4
INSTALLATIONS- UND GEBRAUCHSANLEITUNG
S.
20
Installation und Montage Technischer Service - Alle Rechte sind der Fa. MCZ S.p.A. vorbehalten - - Vervielfältigung verboten
Beinen müssen dann zur Nivellierung gemäß den vorstehenden
Angaben die beiliegenden Füße montiert werden .
Die Nivellierung des Heizkamins ist ein für das
richtige Gleiten der Feuertür unerlässlicher Vorgang.
Wenn der Heizkamin nicht “nivelliert” wird, besteht
die Gefahr, dass die Tür nicht richtig schließt und die
im Inneren befindlichen Gegengewichte gegen den
Aufbau stoßen, wodurch bei jedem Heben und
Senken des Flügels ein Geräusch verursacht wird.

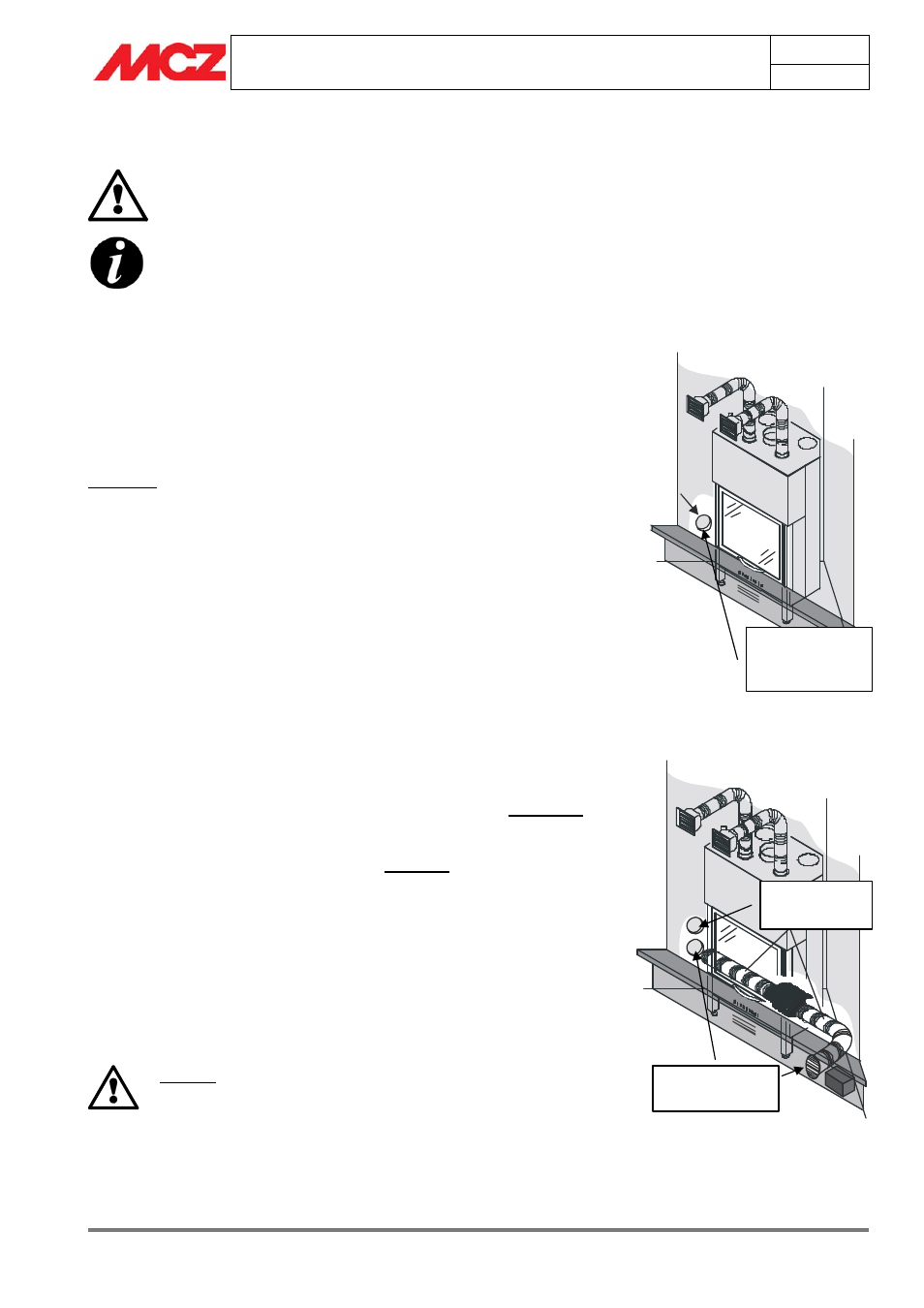

4.7. EXTERNE UND INTERNE LUFTKLAPPE
4.7.1. Heizkamin mit natürlicher Lüftung
Wenn der Heizkamin mit natürlicher Lüftung installiert wird, d.h. ohne
Elektrolüfter, ist eine externe Luftklappe für die Verbrennungsluft von
300 cm² netto auf der Rückseite des Kompaktkamins auszuführen,
damit immer Frischluft unter dem Heizkamin zuströmen kann
(Abbildung 7).
Es ist unerlässlich, dass diese Anordnung genau eingehalten wird.
Andernfalls kann durch den Sauerstoffmangel sowohl die Verbrennung
als die Wärmeleistung des Produktes beeinträchtigt werden.
4.7.2. Heizkamin mit Zwangslüftung
4.7.2.1. Kanäle für Bausatz VF 480-620 m 3/ h
Wird der Heizkamin mit Zwangslüftung installiert, d.h. unter Nutzung
eines Vs zu 480 oder 620 m 3 /h, sind die Luftansaugöffnungen und
Kanäle wie folgt auszuführen:
für einen ordnungsgemäßen Sauerstoffaustausch innerhalb des
Raums wird empfohlen, einen der beiden Kanäle in den
Außenbereich zu führen und eine Luftklappe von 150 cm²
auszuführen, so dass saubere und frische Luft zugeführt werden
kann. Die andere wird im Inneren des Aufstellungssraums des
Heizkamins ausgeführt (auch diese von 150 cm²).
Diese Betriebsart ermöglicht die korrekte Mischung der Luft im
Aufstellungsraum und eine bessere Kühlung des Heizkaminaufbaus.
(Abbildung 8)
Sollte diese Anschlussmöglichkeit nicht bestehen, ist es dennoch
erforderlich beide Kanäle anzuschließen, auch wenn beide nach außen
oder innen gerichtet sind. Je nach Wahl werden geringfügig über oder
unter dem Durchschnitt liegende Betriebstemperaturen erzielt, die
jedoch die richtige Funktionsweise des Produkts nicht beeinträchtigen.
IMMER BEIDE KANÄLE ANSCHLIESSEN UND AUS DER
VERKLEIDUNG DES HEIZKAMINS FÜHREN.
WENN DIESE RICHTLINIE NICHT BEACHTET WIRD,
KANN DER LÜFTER DURCH SEINE GRÖSSERE
FÖRDERMENGE AUCH DIE LUFT ANSAUGEN, DIE ZUM
FRONTGITTER DES HEIZKAMINS STRÖMEN SOLL
UND FÜR DIE VERBRENNUNG NOTWENDIG IST.
Abbildung 5 – Einstellung der Fußhöhe
Abbildung 7 – Externe Luftklappe für die
Verbrennungsluft und die Luft der natürlichen
Lüftung
Abbildung 8 – Luftklappe für die
Lüfterkanäle und Luftransaugöffnung der
Verbrennungsluft.
Luftklappe von 300 cm 2 für
die Verbrennungsluft und die
Luft der natürlichen
Konvektion
Interne und externe
Luftklappe von 150 cm
2 für
die Luft der Zwangslüftung.
Luftklappe für die
Verbrennungsluft von
150 cm
2
