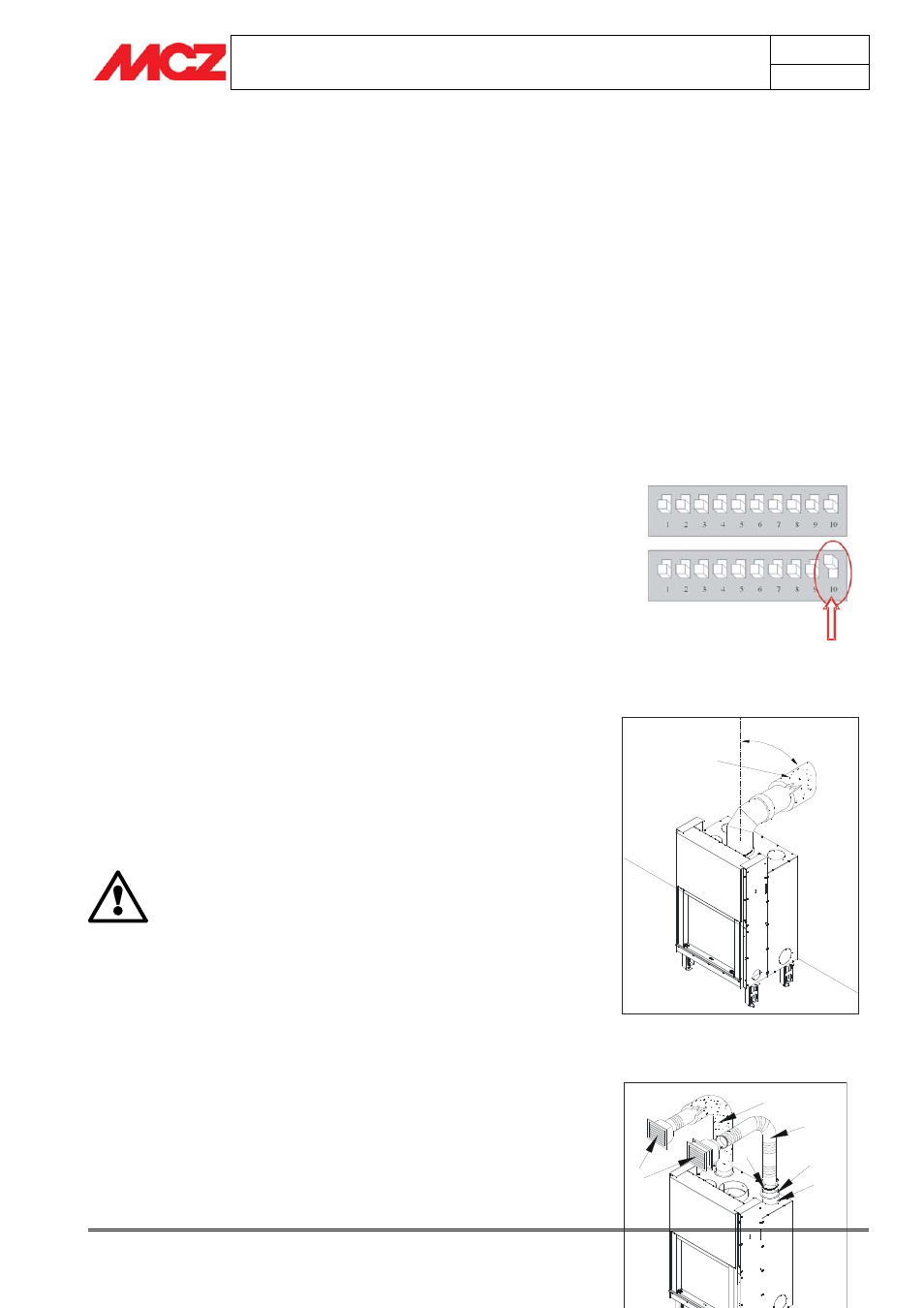

Seite 28
Kapitel 4
INSTALLATIONS- UND GEBRAUCHSANLEITUNG
S.
28
Installation und Montage
Technischer Service - Alle Rechte sind der Fa. MCZ S.p.A. vorbehalten - - Vervielfältigung verboten
wodurch es ermöglicht wird, den Betrieb bei dieser Drehzahl nach
einem Stromausfall fortzusetzen.
4.10.6.
Einrichtung des Übertragungscodes der
Funksteuerung
Die Funksteuerung und die Steuereinheit sind mit einem neutralen Code
eingerichtet, der sofort die Steuerung der Funktionsweise des
Bausatzes zur Belüftung vor Fertigstellung der Verkleidung ermöglicht.
Es kann jedoch notwendig sein, diesen Code und somit die
Übertragungsfrequenz zu ändern, wenn sich in der Nähe ein weiterer
Heizkamin befindet (z.B. ein Nachbar besitzt einen) oder weil andere
Signalstörungen Probleme bei der Übertragung hervorrufen.
Mit diesem Verfahren kann der Code individuell eingestellt werden:
• Ziehen Sie den Stecker des Steuergeräts aus der Steckdose.
• Öffnen Sie das Batteriefach der Funksteuerung, indem Sie die
Klappe in Pfeilrichtung schieben
(Abbildung 20).
• Heben Sie eine beliebige oder mehr als eine der 10 weißen
Tasten wie im Beispiel in
Abbildung 21 gezeigt an.
• Schließen Sie die Funksteuerung wieder.
• Betätigen und halten Sie die rote Taste der Funksteuerung gedrückt
und stecken Sie gleichzeitig den Stecker wieder in die Steckdose.
• Nach einer Zeit von maximal 15 Sekunden bestätigen ein langer Piepton
oder mehrere aufeinander folgende Pieptöne die erfolgte Verbindung
zwischen Funksteuerung und Steuereinheit mit dem neuen Code.
4.11. ANSCHLUSS FÜR RAUCHFANG
Es wird empfohlen, den Heizkamin mit Leitungen und Bögen aus
Aluminiumstahl an den Rauchfang anzuschließen, die gegenüber den
hohen, in diesem Bereich erreichten Temperaturen und der Korrosion des
Rauchs widerstandsfähig sind. Diese Anschlüsse sind auf Anfrage in
verschiedenen Größen (siehe unsere Preisliste) erhältlich und vereinfachen
den Einbau, da die Montage durch Ineinanderschieben erfolgen kann.
Eventuelle Vergrößerungen des Anschlussquerschnitts
müssen direkt oberhalb der Kappe des Kamins und
nicht entlang des Rauchfangs ausgeführt werden.
Nach Beendigung der Installation muss der
Anschluss des Rauchfangs unbedingt mit
Keramikfasermatten oder mindestens gegenüber
600°C hitzebeständigem Material gedämmt werden.
4.12. MONTAGE DES BAUSATZES DES WARMLUFTAUSTRITTS
Zur Kanalisierung der Warmluft ist es notwendig, die Schläuche Ø 150 mm C
(optional) mit den zugehörigen Flanschen B am oberen Teil des Heizkamins
zu verbinden. Als erstes müssen die vorgestanzten Ausbrechplatten A
oberhalb mit einem Gummihammer oder ähnlichem entfernt werden. Nach
dem Ausbrechen der Platte kann diese entfernt werden, um die Befestigung
der Flansche B vorzunehmen. Befestigen Sie die Flansche mit den
beiliegenden Schrauben und schließen Sie die Schläuche C mit den
Abbildung 20 – Switch im Inneren des
Batteriefachs der Funksteuerung
Abbildung 21 – Beispiel für die Änderung des
Codes
Beispiel
Vorher
Danach
DÄMMUNG
MAX
45°
A
B
C
D
E
DÄMMUNG
