Kapitel 4
INSTALLATIONS- UND GEBRAUCHSANLEITUNG
S.
21
Installation und Montage Technischer Service - Alle Rechte sind der Fa. MCZ S.p.A. vorbehalten - - Vervielfältigung verboten
4.7.2.2.
Kanäle für Bausatz VF 180 m 3 /h (Airsystem B70)
Im Gegensatz zum Bausatz VF 480-620 m 3 /h benötigt der Bausatz VF
180 m 3 /h keine Kanäle, da die geringere Leistung der Lüfter und ihre
Position zum Heizkamin den korrekten Betrieb der Anlage garantieren,
solange man eine beträchtliche Menge Luft unter den Kompaktkamin
strömen lässt.
In Anbetracht der Tatsache, dass diese Kaminart normalerweise in eine
interne Zwischenwand der Wohnung eingemauert wird und es fast nie
möglich ist nach draußen zu kanalisieren wie beim zuvor beschriebenen
Modell, muss die gesamte Luft der Lüftung mit den Luftklappen an
beiden Seiten der Verkleidung aus dem Installationsraum abgeführt
werden.
Es müssen zwei Luftklappeen mit einem Mindestquerschnitt von
150 cm 2 netto an beiden Seiten der Verkleidung geschaffen werden,
die auch einen kontinuierlichen Sauerstoffaustausch unter dem
Heizkamin gestatten (Abbildung 9).
Wenn die Luftklappen unzureichend sind, saugen die
Lüfter auch die zur Verbrennung notwendige Luft ab,
und dies beeinträchtigt den korrekten Betrieb des
Produkts.

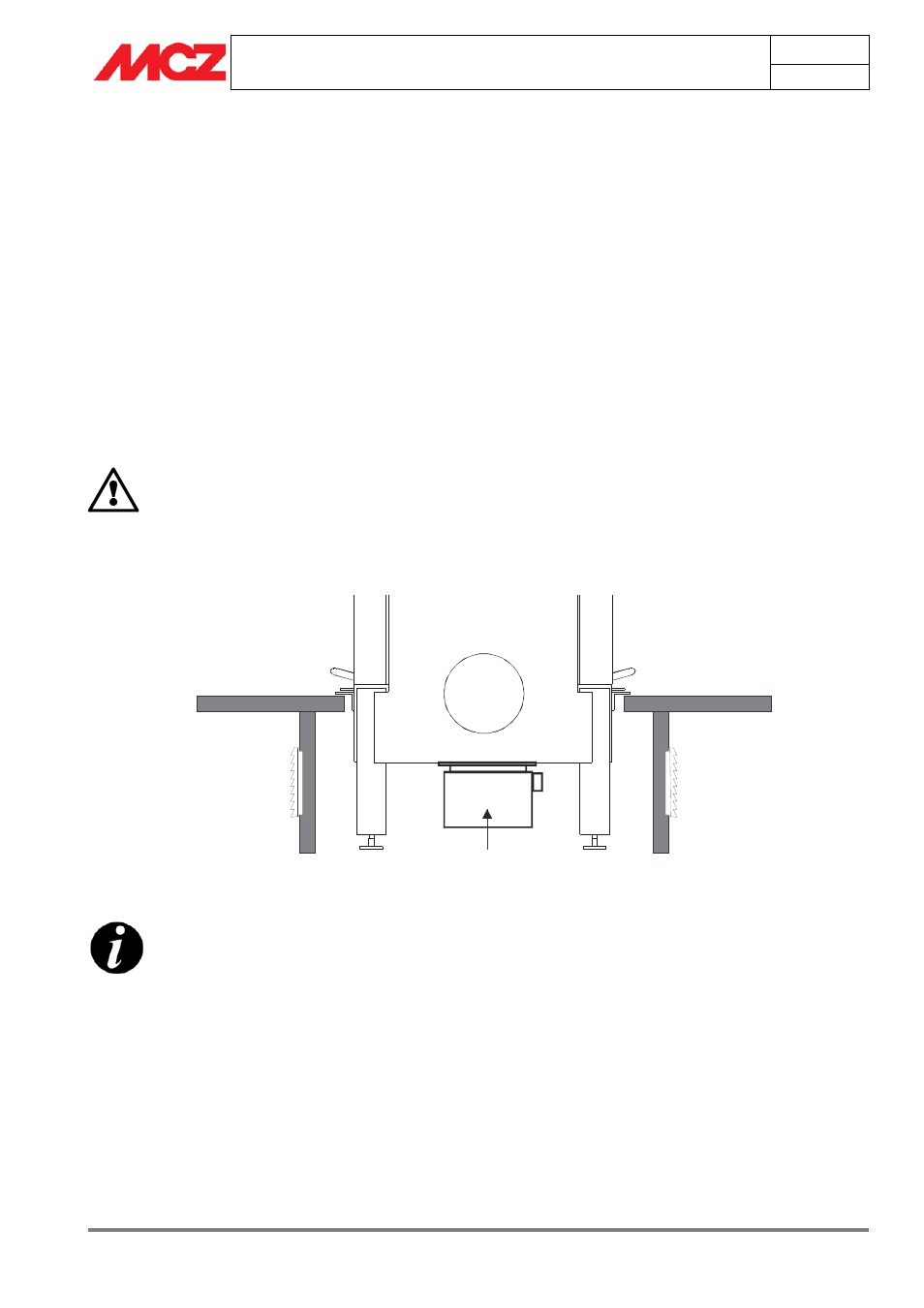

SCHEMA DER LUFTKLAPPEN NUR FÜR MODELL AIRSYSTEM B70
Ventilatoren
Feuerebene
Ansauggitter
Ventilations
und Brennluft
Feuerebene Feuerebene
Ansauggitter
Ventilations
und Brennluft
Der Gebrauch von zwei Gittern mit Abmessungen von
mindestens 20x10 cm wird empfohlen
Es wird daran erinnert, dass:
• alle externen Luftklappen über einen Schieber verfügen
müssen, der von außen bedient werden kann und einen
Insektenschutz besitzt.
• der Querschnitt der Luftklappe netto gemessen wird, d.h. die
Abmessungen eventueller Hindernisse zu berücksichtigen sind
(Gitter, usw.).
• die Filter oder Gitter regelmäßig gereinigt werden müssen, um
den Luftdurchfluss zu garantieren.
Abbildung 9 - Luftansauggitter für die Lüftungsluft und die Verbrennungsluft
