MCZ AirSystem 70 DX - Handbuch (Seite 15)

Kapitel 3
INSTALLATIONS- UND GEBRAUCHSANLEITUNG
S.
15

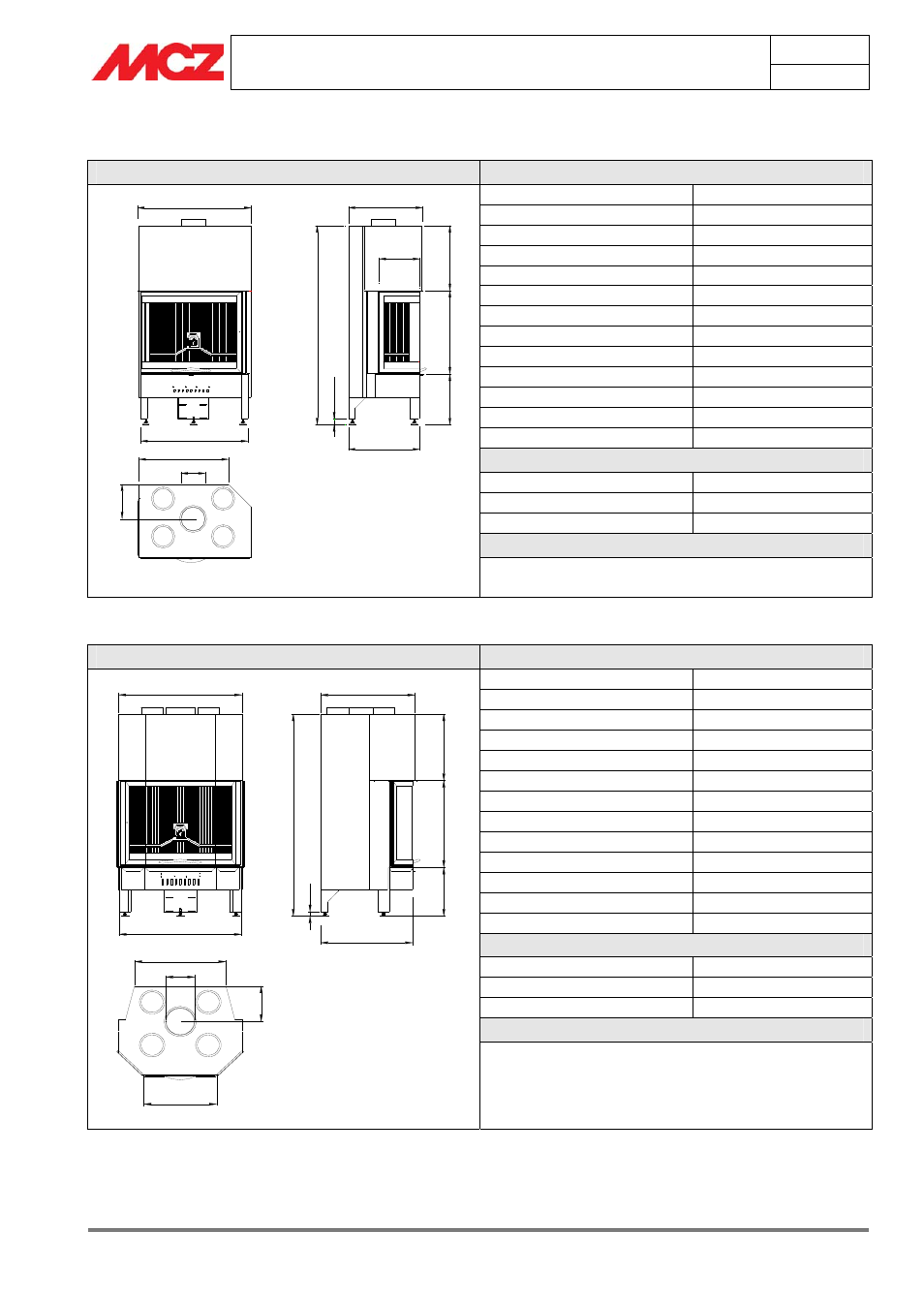

Abmessungen und technische Daten Technischer Service - Alle Rechte sind der Fa. MCZ S.p.A. vorbehalten - - Vervielfältigung verboten
Airsystem F70 Dx/Sx Technische Merkmale
Art des Brennstoffs Holz - Holzscheite
Stündlicher Verbrauch 3,2 kg/h – 2,2 kg/h
Maximale Heizleistung kW 10,5 Kcal 9030
Wirkungsgrad 76,1%
Heizbares Raumvolumen *
226/40 - 258/35 - 301/30
Mindestabzug 12 Pa / 0,12 mbar
Rauchgastemperatur 270 °C
Rauchaustritt Ø 18 cm
Feuerraummaße -
Nettogewicht 250
Kg
Außenluftklappe für die Verbrennung cm² 150
CO Ausstoß im Rauch (13 % O
2
) 0,25 %
Abgasmassenstrom 11,1 g/s
Rauchabzug
Bis zu 5 m 20x30 cm Ø22
Zwischen 5 und 7 m 20x20 cm Ø20
Über 7 m 18x18 cm Ø18
Bemerkungen
2
0
-4
0
545
1
4
6
5
-1
4
8
5
525
4
7
5
6
1
5
3
7
5
-3
9
5
298
835
785
660
Ø180
2
5
6
Der Holzofen ist eine Zeitbrandfeuerstätte
* Daten, die sich je nach Brennstoff ändern können
Airsystem E70 Technische Merkmale
Art des Brennstoffs Holz - Holzscheite
Stündlicher Verbrauch 3,2 kg/h – 2,2 kg/h
Maximale Heizleistung kW 10,5 Kcal 9030
Wirkungsgrad 76,1%
Heizbares Raumvolumen *
226/40 - 258/35 - 301/30
Mindestabzug 12 Pa / 0,12 mbar
Rauchgastemperatur 270 °C
Rauchaustritt Ø 18 cm
Feuerraummaße -
Nettogewicht 260
Kg
Außenluftklappe für die Verbrennung cm² 150
CO Ausstoß im Rauch (13 % O
2
) 0,25 %
Abgasmassenstrom 11,1 g/s
Rauchabzug
Bis zu 5 m 20x30 cm Ø22
Zwischen 5 und 7 m 20x20 cm Ø20
Über 7 m 18x18 cm Ø18
Bemerkungen
1
4
5
5
.5
-1
4
7
5
.5
622
3
5
1
-3
7
1
6
2
6
4
7
8
.5
835
618
2
5
6
Ø200
495
830
2
0
-4
0
638
Der Holzofen ist eine Zeitbrandfeuerstätte
* Daten, die sich je nach Brennstoff ändern können
