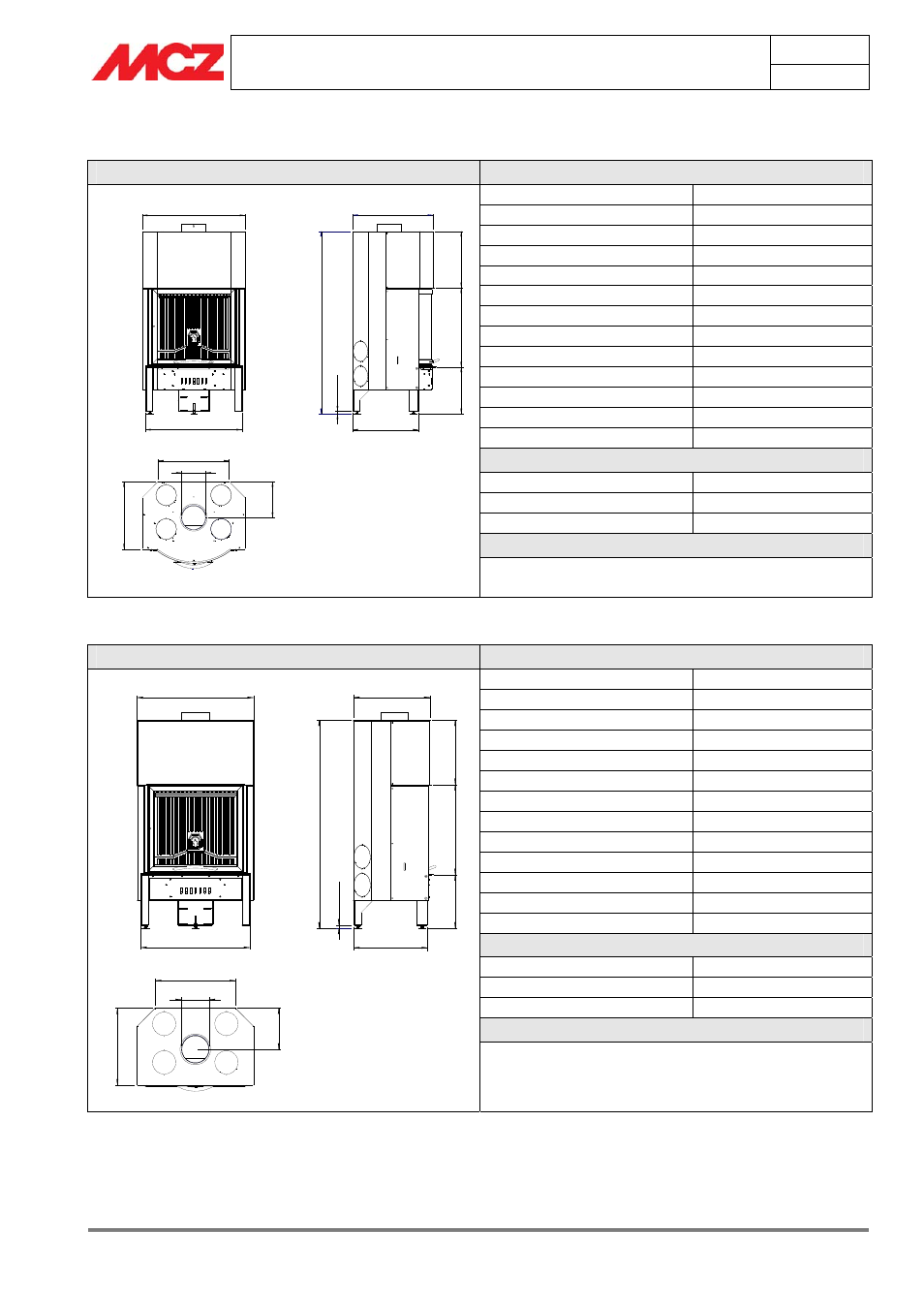

Abmessungen und technische Daten Technischer Service - Alle Rechte sind der Fa. MCZ S.p.A. vorbehalten - - Vervielfältigung verboten
Airsystem T60 Technische Merkmale
Art des Brennstoffs Holz - Holzscheite
Stündlicher Verbrauch 3,1 kg/h – 2,2 kg/h
Maximale Heizleistung kW 10 Kcal 8600
Wirkungsgrad 74,8%
Heizbares Raumvolumen *
215/40 - 246/35 - 287/30
Mindestabzug 12 Pa / 0,12 mbar
Rauchgastemperatur 300 °C
Rauchaustritt Ø 18 cm
Feuerraummaße -
Nettogewicht 225
Kg
Außenluftklappe für die Verbrennung cm² 150
CO Ausstoß im Rauch (13 % O
2
) 0,08%
Abgasmassenstrom 12 g/s
Rauchabzug
Bis zu 5 m 20x30 cm Ø22
Zwischen 5 und 7 m 20x20 cm Ø20
Über 7 m 18x18 cm Ø18
Bemerkungen
584
1
3
2
8
-1
3
4
8
4
1
1
5
7
7
3
4
0
-3
6
0
475
2
0
-4
0
748
700
515
Ø180
4
9
1 2
6
2
Der Holzofen ist eine Zeitbrandfeuerstätte
* Daten, die sich je nach Brennstoff ändern können
Airsystem F60 Technische Merkmale
Art des Brennstoffs Holz - Holzscheite
Stündlicher Verbrauch 3,1 kg/h – 2,2 kg/h
Maximale Heizleistung kW 10 Kcal 8600
Wirkungsgrad 74,8%
Heizbares Raumvolumen *
215/40 - 246/35 - 287/30
Mindestabzug 12 Pa / 0,12 mbar
Rauchgastemperatur 300 °C
Rauchaustritt Ø 18 cm
Feuerraummaße
Nettogewicht 225
Kg
Außenluftklappe für die Verbrennung cm² 150
CO Ausstoß im Rauch (13 % O
2
) 0,08%
Abgasmassenstrom 12 g/s
Rauchabzug
Bis zu 5 m 20x30 cm Ø22
Zwischen 5 und 7 m 20x20 cm Ø20
Über 7 m 18x18 cm Ø18
Bemerkungen
491
475
1
3
2
8
-1
3
4
8
2
0
-4
0
4
1
1
5
7
7
3
4
0
-3
6
0
748
700
515
Ø180
2
6
2
4
9
1
Der Holzofen ist eine Zeitbrandfeuerstätte
* Daten, die sich je nach Brennstoff ändern können
