Kapitel 3
INSTALLATIONS- UND GEBRAUCHSANLEITUNG
S.
14

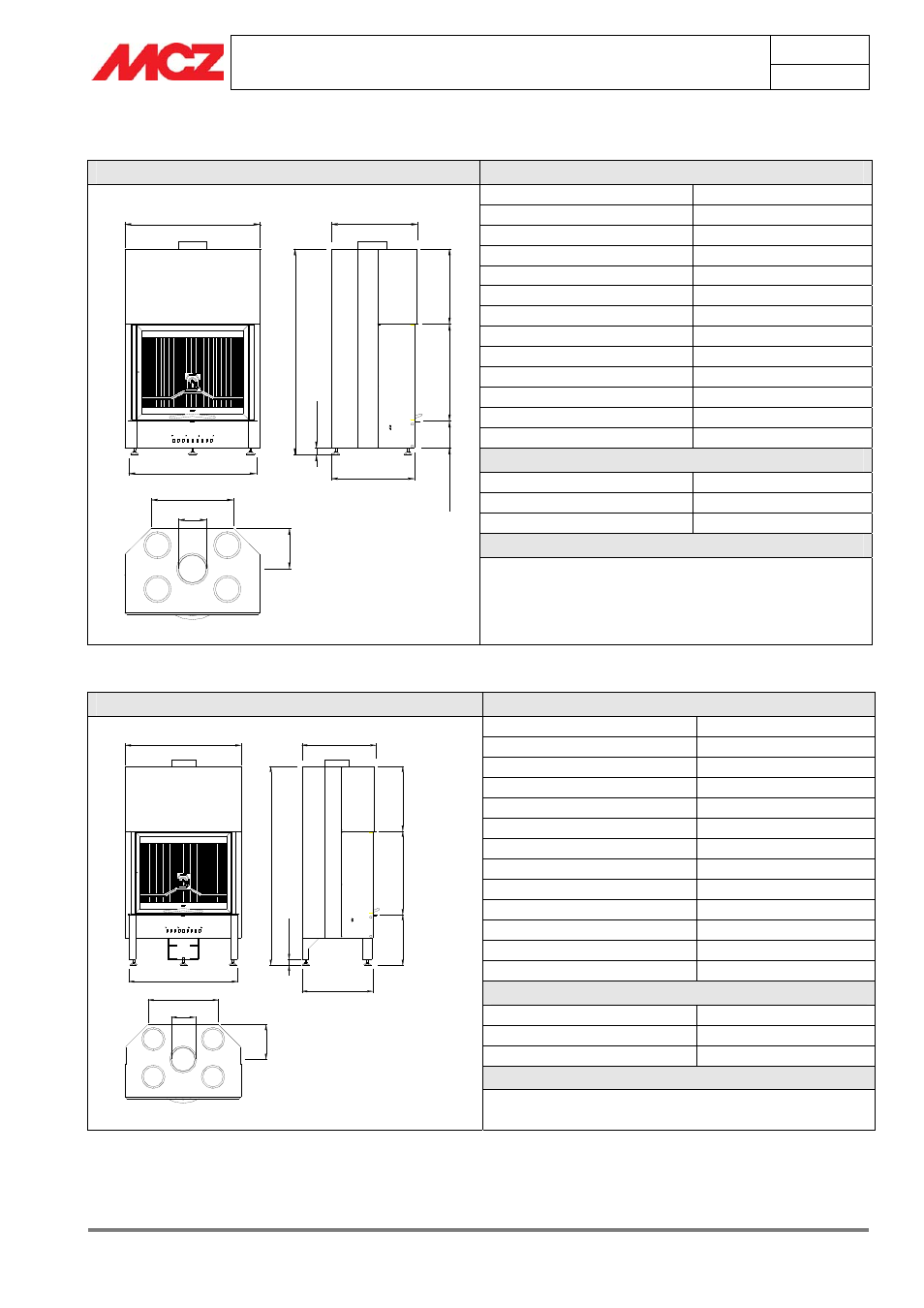

Abmessungen und technische Daten Technischer Service - Alle Rechte sind der Fa. MCZ S.p.A. vorbehalten - - Vervielfältigung verboten
Airsystem F70 Classico Technische Merkmale
Art des Brennstoffs Holz - Holzscheite
Stündlicher Verbrauch 3,2 kg/h – 2,2 kg/h
Maximale Heizleistung kW 10,8 Kcal 9288
Wirkungsgrad 74,5%
Heizbares Raumvolumen *
232/40 - 265/35 - 310/30
Mindestabzug 12 Pa / 0,12 mbar
Rauchgastemperatur 265 °C
Rauchaustritt Ø 18 cm
Feuerraummaße
Nettogewicht 245
Kg
Außenluftklappe für die Verbrennung cm² 150
CO Ausstoß im Rauch (13 % O
2
) 0,26%
Abgasmassenstrom 14,3 g/s
Rauchabzug
Bis zu 5 m 20x30 cm Ø22
Zwischen 5 und 7 m 20x20 cm Ø20
Über 7 m 18x18 cm Ø18
Bemerkungen
545
1
3
0
5
-1
3
2
5
4
7
5
6
1
5
2
1
5
-2
3
5
525
2
0
-4
0
852
2
5
6
Ø180
520
805
Der Holzofen ist eine Zeitbrandfeuerstätte
* Daten, die sich je nach Brennstoff ändern können
Airsystem F70 Technische Merkmale
Art des Brennstoffs Holz - Holzscheite
Stündlicher Verbrauch 3,2 kg/h – 2,2 kg/h
Maximale Heizleistung kW 10,5 Kcal 9030
Wirkungsgrad 76,1%
Heizbares Raumvolumen *
226/40 - 258/35 - 301/30
Mindestabzug 12 Pa / 0,12 mbar
Rauchgastemperatur 270 °C
Rauchaustritt Ø 18 cm
Feuerraummaße -
Nettogewicht 250
Kg
Außenluftklappe für die Verbrennung cm² 150
CO Ausstoß im Rauch (13 % O
2
) 0,25 %
Abgasmassenstrom 11,1 g/s
Rauchabzug
Bis zu 5 m 20x30 cm Ø22
Zwischen 5 und 7 m 20x20 cm Ø20
Über 7 m 18x18 cm Ø18
Bemerkungen
545
1
4
6
5
-1
4
8
5
4
7
5
6
1
5
3
7
5
-3
9
5
525
2
0
-4
0
852
2
5
6
Ø180
520
805
Der Holzofen ist eine Zeitbrandfeuerstätte
* Daten, die sich je nach Brennstoff ändern können
