Die Luftklappen dürfen keinesfalls verstopft werden,
wenn der Heizkamin oder der Lüfterbausatz in Betrieb
sind.
4.8. INSTALLATION DES BAUSATZES ZUR ZWANGSVENTILATION
4.8.1. Elemente des Bausatzes VF 480m
3
/h mit Steuereinheit FC715

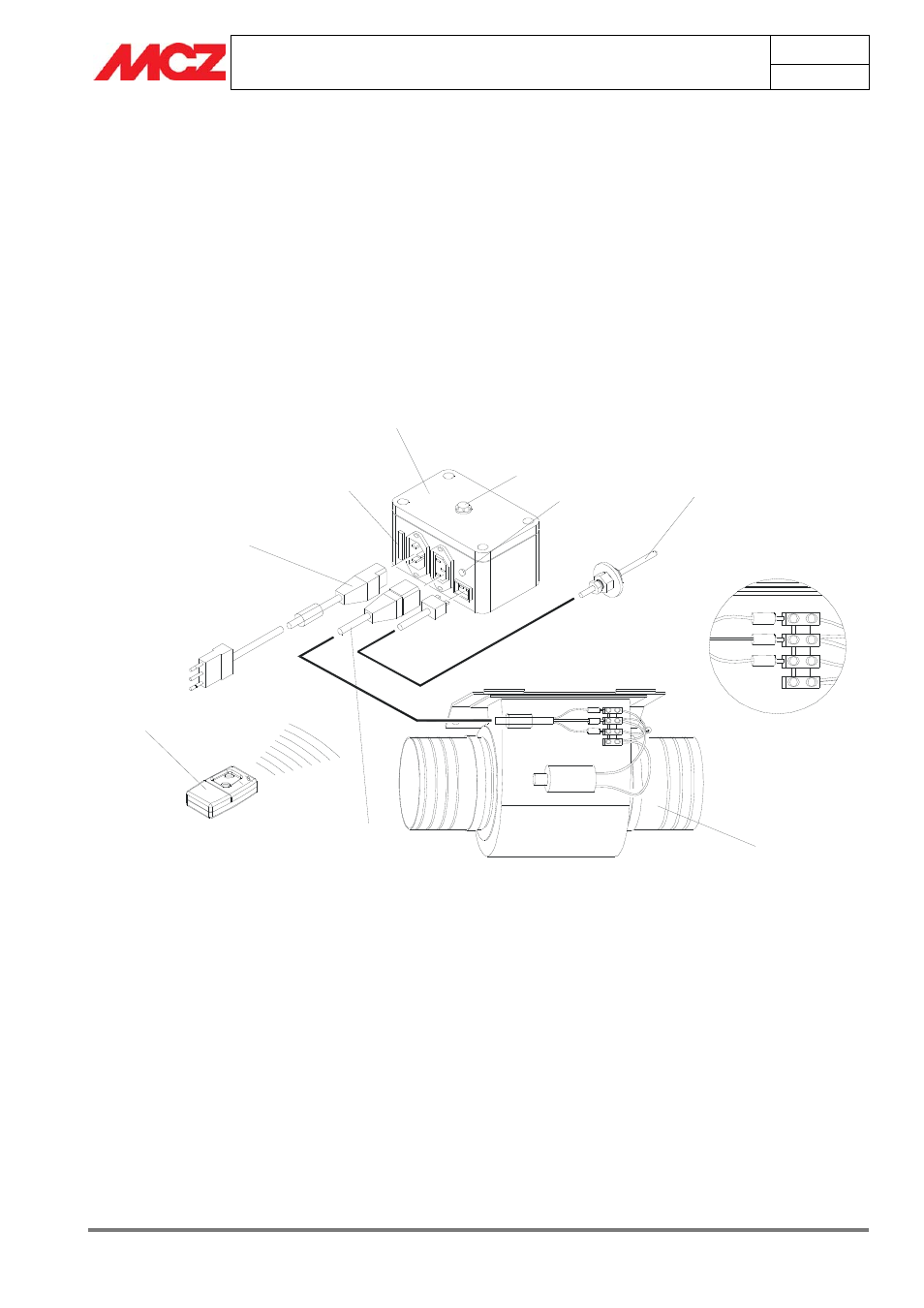

Schaltplan 1 – Verkabelung des Bausatzes VF für Forma mit Steuereinheit FC 715
SICHERUNG
AKUSTISCHER SIGNALGEBER
LED LEIUNGSSIGNAL
1
2
3
4
5
6
Gelb-grün
Braun
Hellblau
1. Funksteuerung einschließlich interner Batterie
2. Lüfterkabel mit Stecker und Kontakten
3. Stromversorgungskabel mit Stecker und Steckdose
4. Netzteil mit eingebautem Funkempfänger
5. Lüfter zu 480 m3/h
6. Silikon-Fühlerkabel mit Schnellverbinder
einschließlich elektronischem Fühler
