MCZ Comfort Air SLIM Benutzerhandbuch
Seite 10

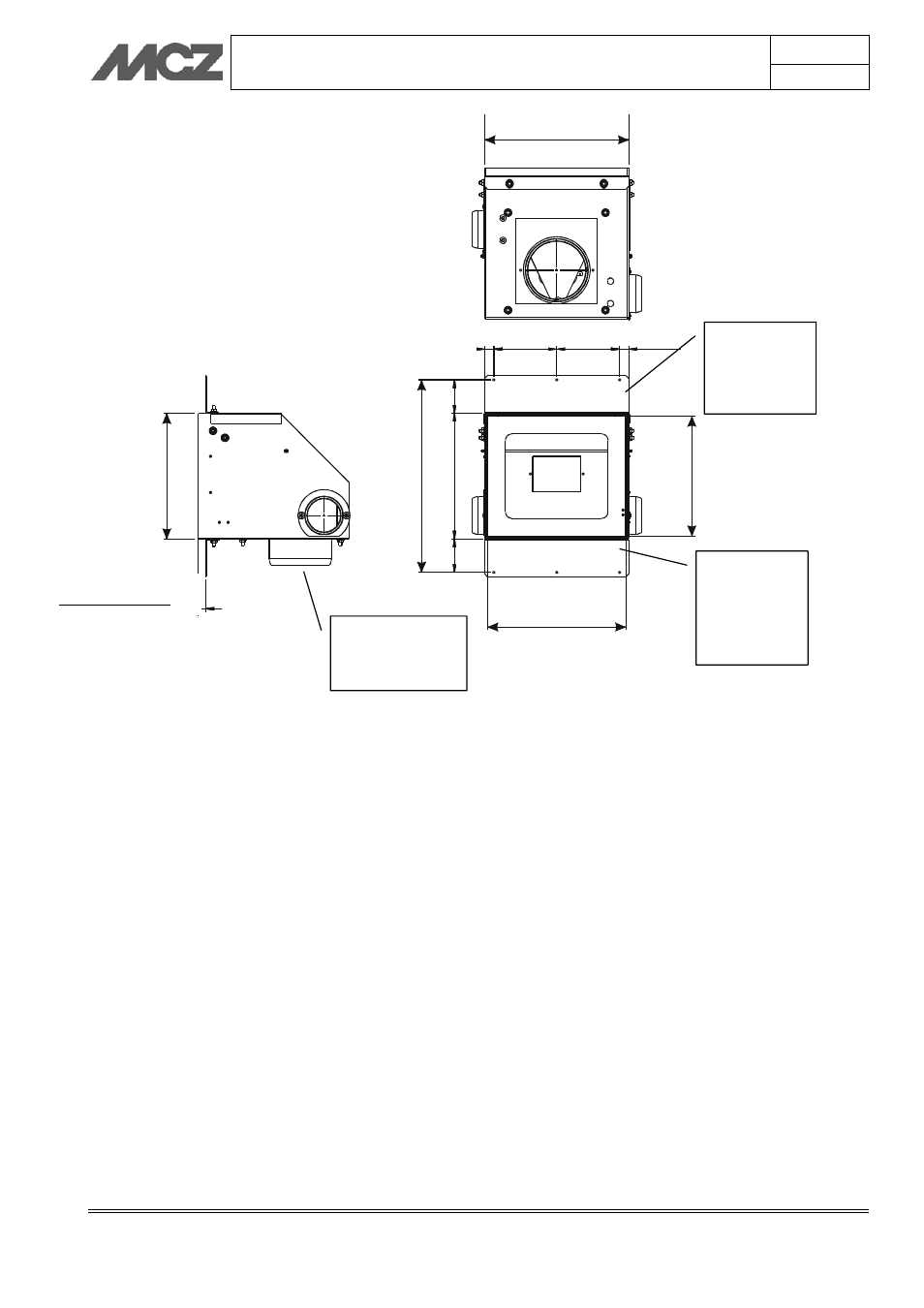

BAUSATZ COMFORT AIR SLIM
Kapitel 3
INSTALLATIONS- UND BEDIENUNGSANLEITUNG
Seite
10
Bausatz Comfort Air Basic
Technischer Dienst - MCZ GROUP S.p.A. vorbehaltene Rechte - Nachdruck
verboten
229*
14,5
100
100
14,5
53
53
30
6
1
91
**
220**
2
00
*
* MISURE FORO CARTONGESSO
** MISURE TAPPO IN CARTONGESSO
Min9-max15
2
00
*
Auf der gewünschten Höhe an der Wand die Öffnungen
vorbereiten, um den Gebläse-Bausatz der Größe 229 mm x 200
mm einfügen zu können.
Die Struktur des Bausatzes von der Wandinnenseite aus in
Richtung Außenseite einfügen und vor der Fertigstellung
der Verkleidung mit 3 Schrauben jeweils oben und unten
befestigen.
Die Elektrokabel des Gebläses anschließen, am innerhalb des
Gebläse-Bausatzes eingefügten Kabelfeststeller sicher
befestigen (um zu vermeiden, dass sie bei einem Austausch
des Gebläses in das Innere der Verkleidung fallen) und
kontrollieren, ob die Kabel den Rotor des Gebläses nicht
berühren.
Rohrverbindung
für Lufteintritt
Befestigungs
bohrungen
Bausatz
Befestigungs
bohrungen
Bausatz
**MASSE FÜR VERSCHLUSS AUS
GIPSKARTON
* MASSE FÜR ÖFFNUNG AUS
GIPSKARTON
Min.9-Max.15
